Описание:

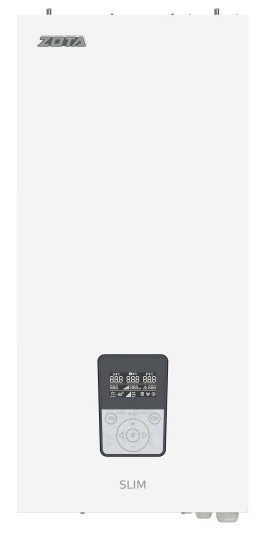

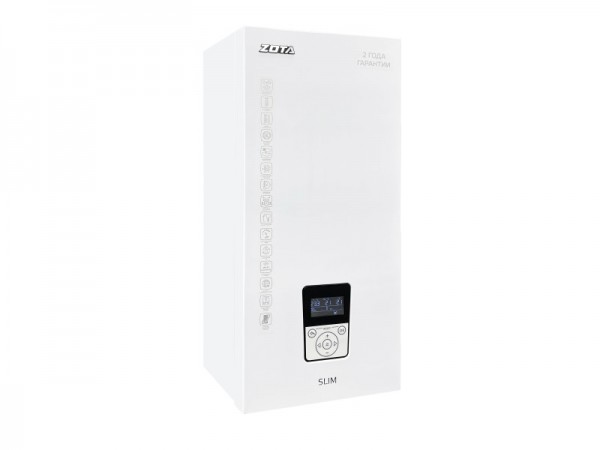

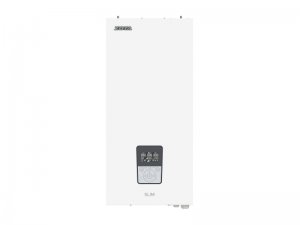

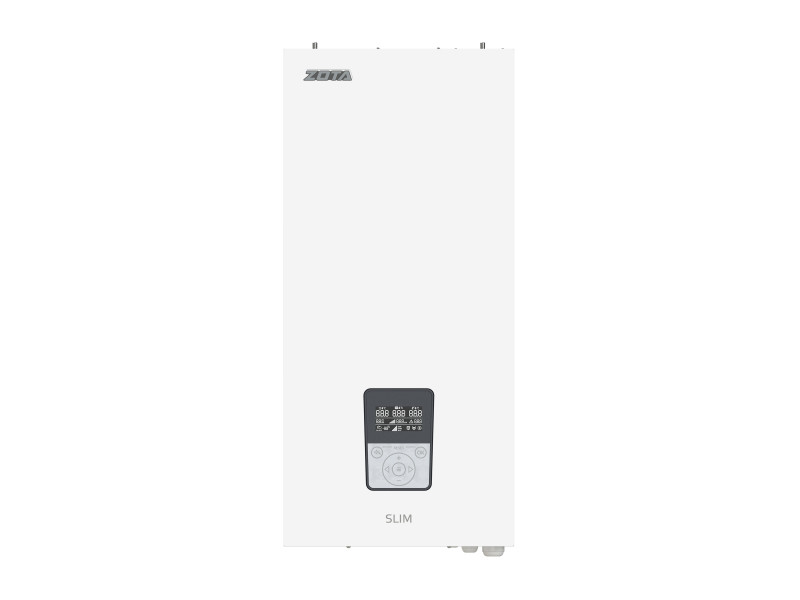

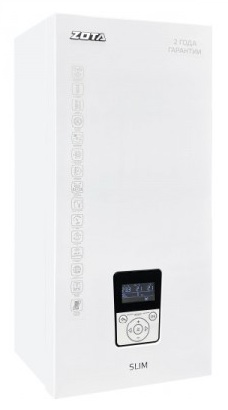

ZOTA MK-X Slim 12 — это современный электрический котел мощностью 12 кВт, выполненный в формате настенной мини-котельной. Модель относится к популярной серии «MK-X Slim» и предназначена для отопления жилых и коммерческих помещений площадью до 120 кв.м . Главная особенность этой серии, как следует из названия «Slim» (тонкий), заключается в сверхкомпактном корпусе глубиной всего 285 мм, что позволяет размещать оборудование даже в самых ограниченных пространствах, не жертвуя функциональностью .
Электрическая часть и управление мощностью
Ступенчатая регулировка мощности (6 ступеней): Котел позволяет выбирать уровень нагрева вручную или автоматически. Доступны ступени 2, 4, 6, 8, 10 и 12 кВт . Это дает возможность точно подстраивать производительность под текущие погодные условия: в межсезонье можно использовать 2–6 кВт, а в сильные морозы — все 12 кВт. Такой подход исключает перерасход электроэнергии.
Универсальное питание (380 В): Котел мощностью 12 кВт требует подключения к трехфазной сети 380 В, что обеспечивает стабильную работу и равномерную нагрузку на сеть .
Ротация ступеней мощности: Автоматика котла поочередно задействует разные группы ТЭНов (изменяет очередность включения по часовому счетчику работы), что обеспечивает равномерную выработку их ресурса, плавный запуск, предотвращение перегрузок и увеличение общего срока службы нагревательных элементов .
Защита от перепадов напряжения: Электронная начинка котла защищена от повышенного напряжения в сети, а расширенный диапазон питающего напряжения позволяет оборудованию стабильно работать даже при нестабильных параметрах электроснабжения . В котле используется импульсный источник питания для стабильной работы электронных блоков и управляющих цепей блока коммутации .

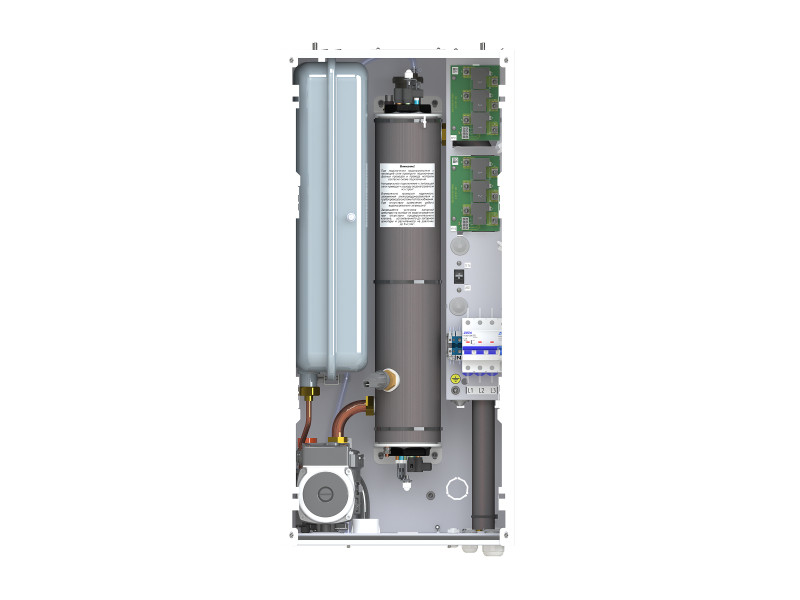

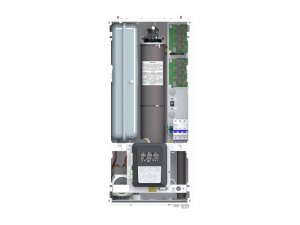

Встроенная гидравлическая группа
Циркуляционный насос: Внутри корпуса установлен высокоэффективный 3-х скоростной насос Ring с «мокрым» ротором, который принудительно прокачивает теплоноситель по системе отопления . Благодаря встроенному насосу отпадает необходимость покупать и монтировать его отдельно, а также экономится место. Насос установлен на быстросъемных креплениях («американках»), что упрощает его обслуживание или замену .
Расширительный бак: Мембранный бак компенсирует тепловое расширение воды при нагреве . Это поддерживает стабильное давление в системе и предотвращает аварийные сбросы через клапан.
Группа безопасности: Встроенный предохранительный клапан (рабочее давление до 3 бар) автоматически сбрасывает избыточное давление, если оно превысит критический порог . Также в группу входит автоматический воздухоотводчик, который удаляет воздушные пробки из системы без участия человека.
Система автоматики и управления

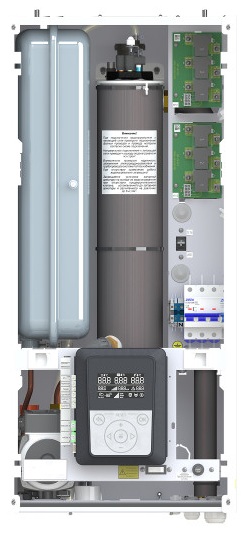

Котел оснащен многофункциональным электронным контроллером X-Line 100E с мембранной клавиатурой и информативным графическим дисплеем, отображающим температуру теплоносителя, воздуха, давление, мощность и коды ошибок .
Три режима регулировки температуры:
По теплоносителю: классический режим, когда котел поддерживает заданную температуру воды в трубах .
По воздуху: подключение выносного комнатного термостата (по «сухому контакту») позволяет котлу ориентироваться на температуру в помещении . Это экономит до 20–30% энергии, так как нагрев прекращается при достижении комфортной температуры воздуха, а не воды.
Погодозависимое регулирование: при подключении уличного датчика котел автоматически корректирует температуру теплоносителя в зависимости от температуры на улице . Чем холоднее снаружи, тем горячее вода в системе, и наоборот. Это обеспечивает комфорт и исключает перетапливание.
PID-регуляция мощности: Интеллектуальный алгоритм (пропорционально-интегрально-дифференциальный) анализирует скорость нагрева и остывания системы (учитывает разность температур относительно времени) и плавно подбирает оптимальную мощность . Вместо грубых включений/выключений (релейный режим) котел точно дозирует энергию, что сокращает расходы на отопление и обеспечивает высокую точность поддержания температуры .
Самодиагностика и журнал ошибок: Электроника постоянно контролирует работу узлов. При возникновении нештатной ситуации на экран выводится код ошибки, что упрощает поиск неисправности . Все ошибки записываются в память контроллера, и сервисный инженер может просмотреть историю для точной диагностики .
Возможность удаленного управления: В котле предусмотрена возможность установки внешних модулей связи (GSM/GPRS, Wi-Fi, LAN) . С их помощью можно управлять отоплением со смартфона или компьютера через мобильное приложение ZotaNet: менять температуру, включать/выключать котел, получать уведомления об авариях . Также поддерживается дистанционное управление по цифровой шине с использованием протокола OpenTherm для плавной модуляции мощности .
Управление дополнительным оборудованием: Контроллер котла может управлять приводом трехходового переключающего клапана (ZOTA BPV, Fugas) для организации работы контура горячего водоснабжения . Также реализовано управление циркуляционным насосом с возможностью настройки времени отключения после прекращения нагрева .
Хронотермостат (программатор по времени): Встроенная функция позволяет изменять мощность котла в зависимости от заданного временного отрезка с учетом времени суток и дня недели . Это дает возможность эффективно использовать многотарифные счетчики электроэнергии, например, нагревая помещение максимально в ночное время по сниженному тарифу . Доступны программы: рабочий день, выходной день, недельный цикл .
Возможность обновления ПО: Пользователь или сервисный инженер может самостоятельно обновлять программное обеспечение контроллера, получая новые функции и улучшения алгоритмов работы .
Подключение ИБП: Предусмотрена возможность подключения внешнего источника бесперебойного питания для питания цепей контроллера, насоса и клапана, что обеспечивает работоспособность системы даже при кратковременных отключениях электричества .
Специальные функции:
Защита от замерзания: при понижении температуры теплоносителя до 6°С активируется насос, при дальнейшем понижении до 2°С включается 1/3 мощности котла .
Антиблокировка насоса: принудительное включение насоса раз в сутки на 15 минут для предотвращения заклинивания при длительном простое .
Функция Антилегионелла: еженедельный принудительный нагрев до 75°С для предотвращения размножения микроорганизмов .
Режим быстрого нагрева для контура ГВС или помещения .
Безопасность (6 уровней защиты)
Котел оснащен комплексной системой безопасности, включающей 6 уровней защиты :
Независимый автоматический расцепитель: защита от токов короткого замыкания .
Автомат защиты сети: отключает питание при коротком замыкании или длительной перегрузке, защищая проводку и внутренние цепи .
Защита от перегрева теплоносителя: два независимых датчика контролируют нагрев (свыше 95°С и свыше 100°С). При достижении критической температуры котел автоматически отключает ТЭНы .
Датчик давления теплоносителя: постоянно отслеживает давление в системе. При падении давления (риск «сухого хода») или превышении 3 бар котел блокирует работу и выдает ошибку .
Термопредохранители на силовых реле: дополнительная защита от перегрева силового блока .
Защита от короткого замыкания и перегрузки .
Защита от длительного перенапряжения и кратковременных импульсных скачков напряжения .
Винтовая фиксация контактов силового блока для минимизации нагрева .
Конструктивные особенности и качество материалов
Компактный корпус (Slim): Глубина всего 285 мм позволяет установить котел в узком коридоре, на кухне или в нише, не загромождая пространство .
Медные трубки и латунные фитинги: Гидравлические соединения выполнены из меди и латуни . Эти материалы устойчивы к коррозии и выдерживают высокие температуры, что гарантирует долгий срок службы.
ТЭНы из нержавейки: Нагревательные элементы выполнены из аустенитной нержавеющей стали диаметром 7,4 мм специальной витой конструкции с пониженной удельной нагрузкой на единицу площади, что предотвращает быстрое образование накипи и продлевает срок службы . Возможность замены ТЭНов обычным ключом .
Совместимость с теплым полом: Диапазон регулировки температуры теплоносителя от +20 до +85°С позволяет подключать котел напрямую к контурам низкотемпературного отопления (теплые полы) без дополнительной регулирующей арматуры .
Теплоизоляция корпуса бака: Снижает теплопотери в окружающую среду и повышает общую энергоэффективность системы .
Возможность использования незамерзающих теплоносителей: Котел может работать не только на воде, но и на специальных незамерзающих жидкостях (антифризах), что актуально для домов с периодическим проживанием .
Модульность электронных компонентов: Отличающиеся разъемы подключения электронных блоков и датчиков с маркировкой для исключения ошибок при монтаже и техническом обслуживании .
Удобство обслуживания: Фиксация контроллера на откидном кронштейне с регулировкой высоты, легкосъемная фронтальная крышка, верхний и нижний люки со съемными крышками .
Класс электрозащиты: 0I, степень защиты оболочки: IP20 .
