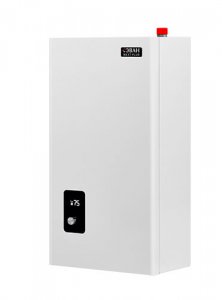

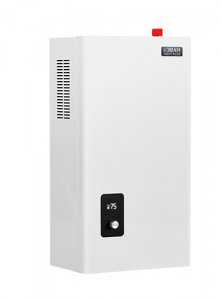

Электрический котёл ЭВАН NEXT PLUS - 18

ЭВАН NEXT PLUS-18 — это современный настенный электрокотел мощностью 18 кВт, представляющий собой интеллектуальный одноконтурный теплогенератор для систем водяного отопления. Модель относится к усовершенствованной линейке «NEXT PLUS» и предназначена для отопления жилых и коммерческих помещений площадью до 180 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, например, в паре с газовым или твердотопливным котлом. Главные особенности модели — наличие 6 ступеней мощности (в отличие от младших моделей серии), эргономичный дизайн, цифровое управление с поворотной кнопкой-энкодером, расширенные коммуникационные возможности и высокая точность поддержания температуры.

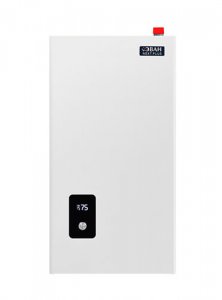

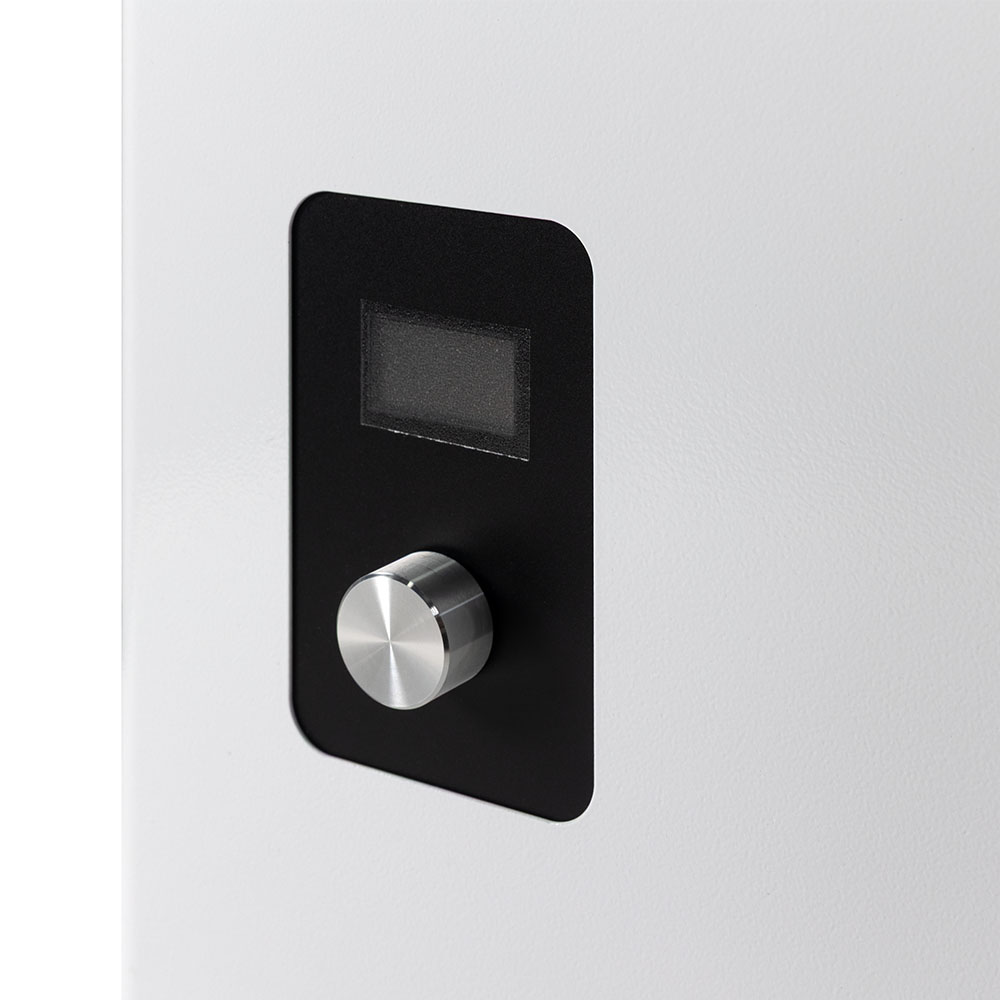

Цифровой интерфейс с энкодером: Котел оснащен интуитивно понятным ЖК-дисплеем и поворотной кнопкой-энкодером. Это позволяет легко навигировать по меню и точно настраивать все параметры работы. На дисплее отображаются выбранный режим работы, текущие значения температур и коды ошибок.

Поддержка протоколов «умного дома»: Устройство может быть интегрировано в систему «умный дом» благодаря поддержке современных протоколов связи — OpenTherm и ModBus RTU. Это открывает широкие возможности для внешнего управления и автоматизации. Wi-Fi модуль подключается как дополнительная опция.



Четыре основных режима работы: «Отопление»: Классический режим поддержания заданной температуры теплоносителя в диапазоне от +8 до +85°С. «Комнатный»: Управление нагревом осуществляется по сигналу от датчика температуры воздуха в помещении (подключается внешний датчик), что обеспечивает более комфортный микроклимат и экономию энергии. Диапазон регулировки температуры воздуха составляет от +5 до +35°С. «Уличный» (погодозависимое регулирование): Котел автоматически корректирует температуру теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых . Это позволяет системе отопления идеально подстраиваться под изменения погоды. «ГВС»: ЭВАН NEXT PLUS может управлять нагревом воды в бойлере косвенного нагрева (рекомендуется использовать модуль управления ГВС EVAN AQUA), что превращает одноконтурный котел в мини-котельную для горячего водоснабжения . Температура горячей воды регулируется в диапазоне от +40 до +75°С.



Автоматическое управление мощностью: Контроллер самостоятельно определяет, сколько ступеней мощности необходимо включить для достижения заданной температуры, основываясь на показаниях датчиков и выбранном режиме.

Каскадное управление: Котел может выступать в роли «ведущего» в каскадной схеме, управляя работой второго котла «ведомого» для увеличения общей мощности системы.

Управление по внешнему термостату: Предусмотрена возможность подключения внешнего механического термостата для более гибкого управления отоплением.



Шесть ступеней мощности: В отличие от младших моделей (3-14 кВт), которые имеют 3 ступени, модель мощностью 18 кВт имеет шесть ступеней регулировки мощности: 3 / 6 / 9 / 12 / 15 / 18 кВт. Это обеспечивает максимально точную подстройку производительности под текущие потребности в тепле и существенную экономию электроэнергии.

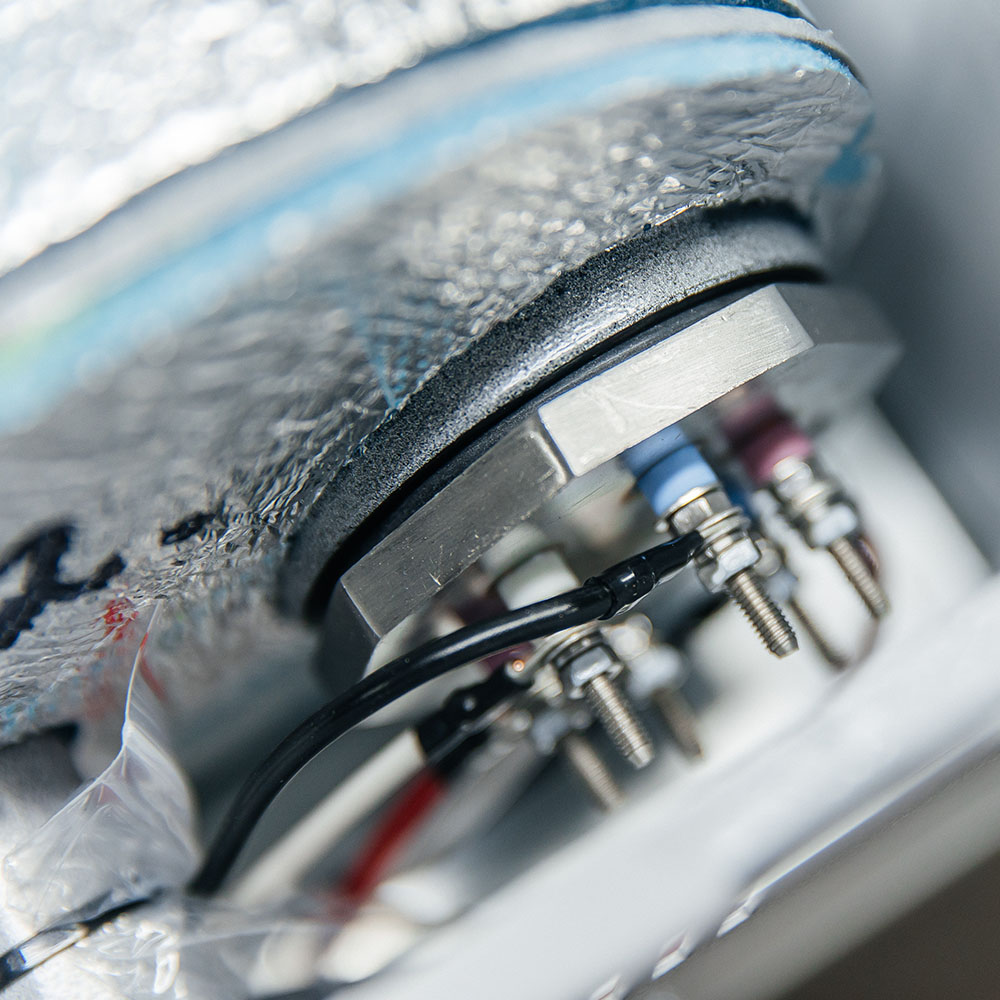

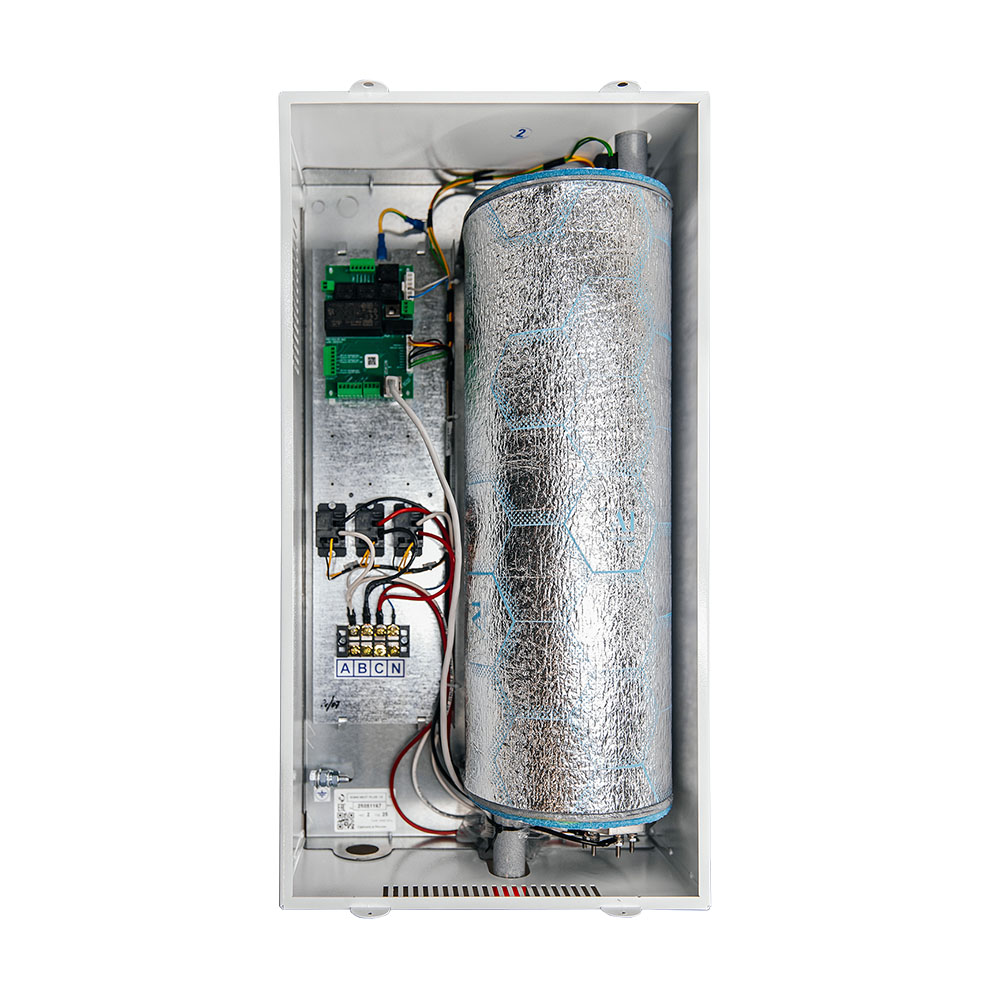

Два блока ТЭН из нержавеющей стали: В котле установлены два блока ТЭН (по три нагревательных элемента в каждом), изготовленных из высококачественной коррозионно-стойкой стали. Каждому ТЭНу соответствует одна ступень мощности.



Автоматическое включение ступеней: Количество работающих ступеней мощности (от 1 до 6) определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий (при монтаже уличного датчика).



Ротация ТЭНов: Для увеличения ресурса нагревательных элементов автоматика поочередно задействует разные группы ТЭНов, обеспечивая равномерную выработку их ресурса, плавный запуск и предотвращение перегрузок.



Ручное ограничение мощности: Предусмотрена возможность ручного ограничения максимальной потребляемой котлом мощности, что уменьшает число разрешенных ступеней и положительно сказывается на увеличении срока службы оборудования.



Высокий КПД: Коэффициент полезного действия составляет 99%, что означает практически полное преобразование потребляемой электроэнергии в тепло.



Напряжение питания: Модель мощностью 18 кВт подключается только к трехфазной сети ~380 В, частотой 50 Гц. Диапазон допустимых отклонений напряжения составляет ±10% от номинального значения. Номинальный ток автоматического выключателя должен составлять 40 А, минимальное сечение подводящего медного кабеля — 6 мм²

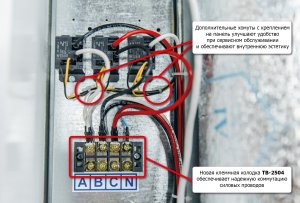

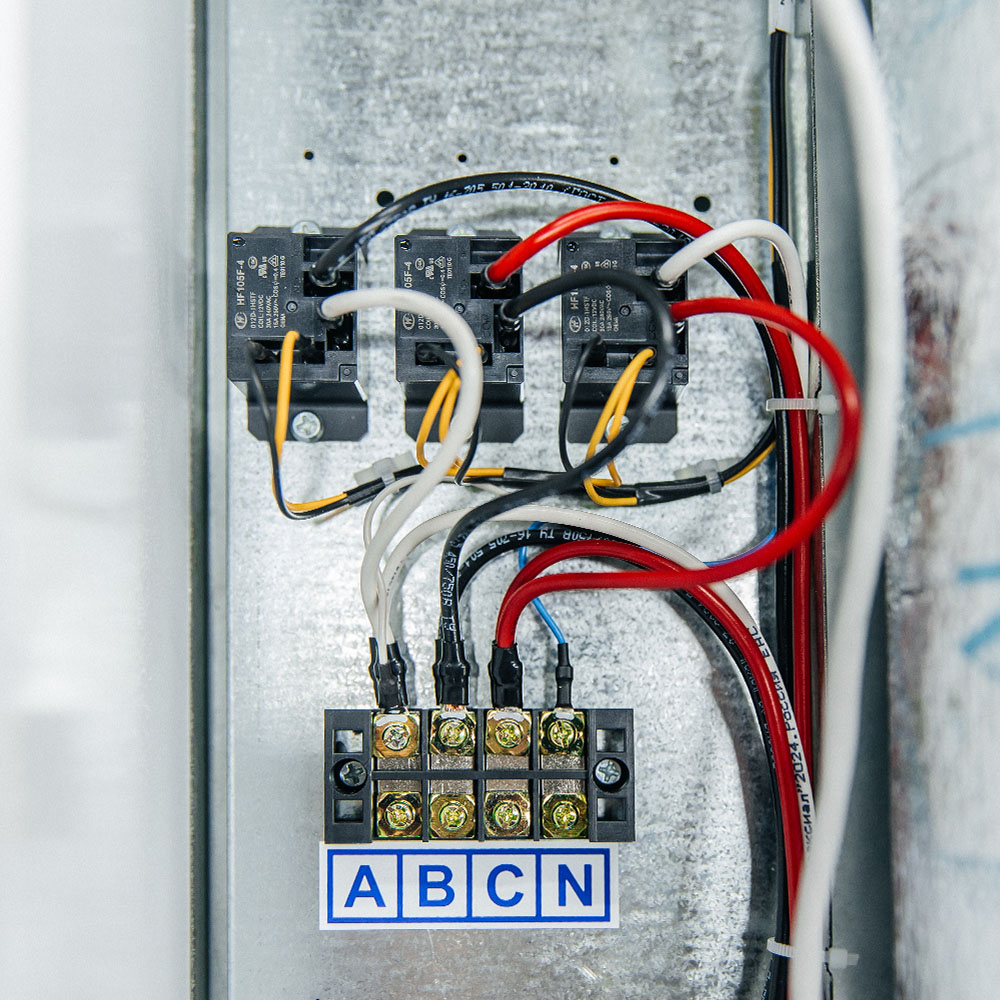

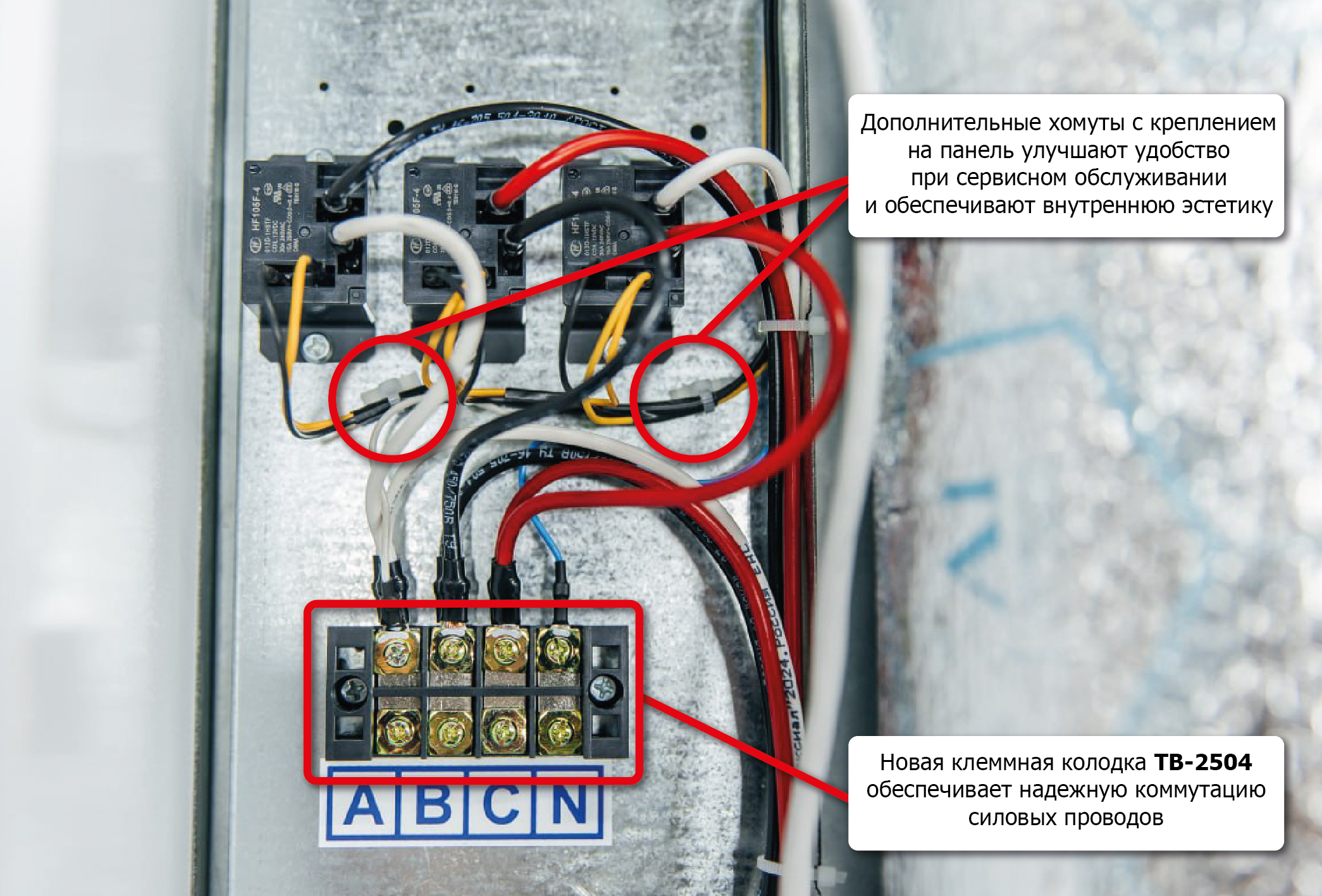

Силовое управление нагревом: Коммутация нагрузки осуществляется с помощью надежного контактора . Силовые реле вынесены с печатной платы, что позволяет легко заменить их при необходимости.

Отсутствие встроенного насоса и бака: Котел поставляется без встроенного циркуляционного насоса и расширительного бака . Это позволяет проектировать систему отопления индивидуально, подбирая оборудование необходимой производительности.



Колодка для подключения насоса: Для работы в системах с принудительной циркуляцией на корпусе предусмотрена специальная колодка для подключения внешнего циркуляционного насоса и управления им.



Подключение дополнительного оборудования: Предусмотрена возможность подключения и управления внешним контактором, а также трехходовым клапаном для ГВС.

Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".



Теплоноситель: Котел может работать как на воде, так и на специальных незамерзающих жидкостях (антифризах), сертифицированных для систем отопления, с максимальной концентрацией гликоля не более 50%.

Совместимость с системами «теплый пол»: Котел поддерживает режим работы с водяным теплым полом.

Теплоизолированный корпус: Корпус котла из конструкционной стали имеет теплоизоляцию, которая снижает теплопотери в окружающую среду и повышает общую энергоэффективность системы, а также предотвращает случайные ожоги при прикосновении.

Высокая точность регулирования: В колбу котла встроен высокоточный датчик температуры NTC . Адаптивный PID-алгоритм управления учитывает скорость изменения температуры теплоносителя, что позволяет поддерживать заданную температуру с минимальными отклонениями.



Нижнее подключение ТЭНов: Такая конструкция предотвращает сгорание нагревателей при возможном завоздушивании теплообменника.



Микропроцессорное управление: Обеспечивает точную работу всех систем котла и самодиагностику с выводом текстовых сообщений о неисправностях на дисплей.



Сохранение параметров: Котел сохраняет заданные параметры при выключении и автоматически возобновляет работу с ранее заданными настройками при сбоях питания.



Низкий уровень шума: Благодаря отсутствию встроенного насоса и движущихся частей, котел работает абсолютно бесшумно, что позволяет устанавливать его в жилых комнатах.



Защита от перегрева: Встроенный аварийный самовозвратный термовыключатель размыкает электрическую цепь при достижении температуры теплоносителя 92±3°С, предотвращая перегрев и закипание котла . После срабатывания и остывания котла датчик необходимо вернуть в рабочее состояние вручную, нажав на кнопку.

Защита от замерзания: При падении температуры теплоносителя ниже критического уровня котел автоматически включится для прогрева системы, предотвращая размораживание.



Защита насоса от заклинивания: Предусмотрена функция автоматического включения насоса в периоды простоя для предотвращения закисания ротора.



Функция выбега насоса: После отключения нагрева насос продолжает работать некоторое время, чтобы рассеять остаточное тепло и предотвратить перегрев.



Автоциклирование: Функция, предотвращающая частые включения/выключения котла.



Предохранитель: Для защиты от перегрузок в цепи управления установлен предохранитель 3,15 А.



Возможность подключения стабилизатора: На плате котла предусмотрено штатное место для подключения внешнего стабилизатора напряжения (рекомендуемая мощность не менее 500 Вт), который защитит электронику и электрику котла от скачков напряжения в сети.



Максимальное рабочее давление: Допустимое давление в системе отопления составляет 3-4 бар, максимальное давление опрессовки — 4 бар.
