Описание:

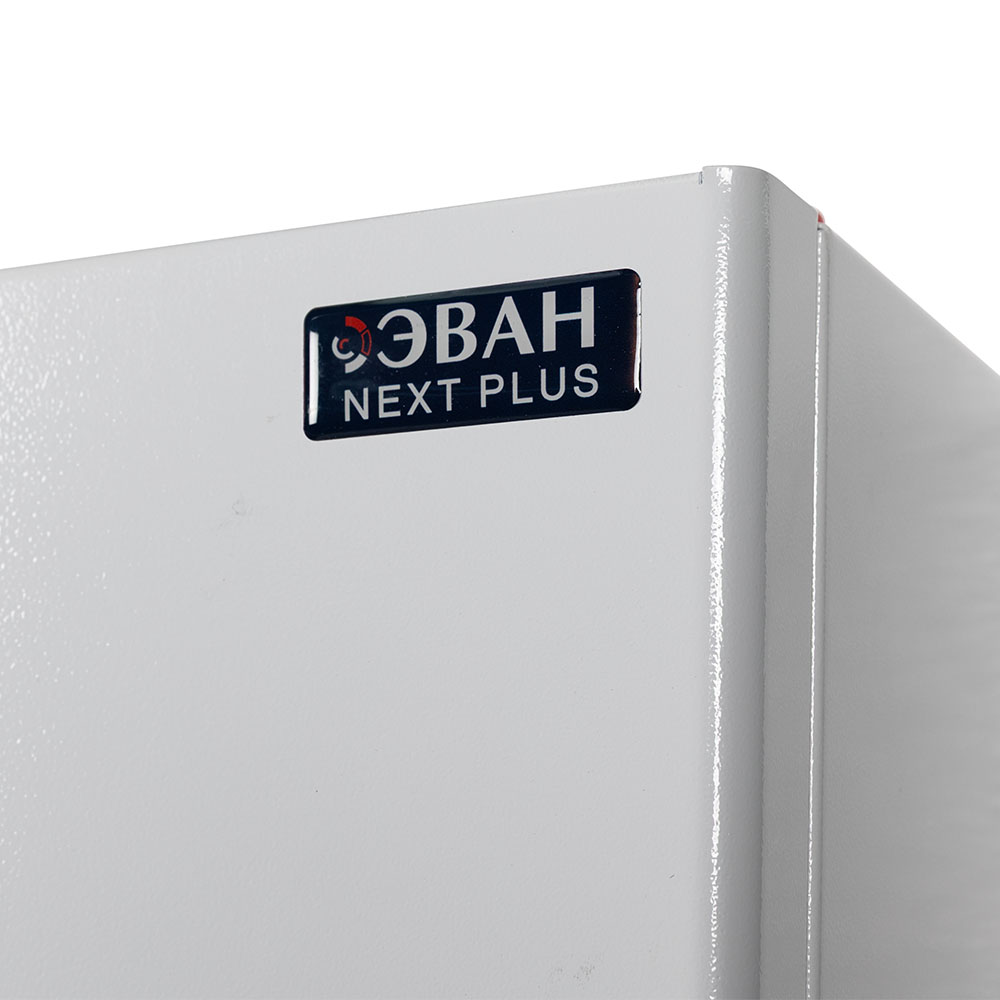

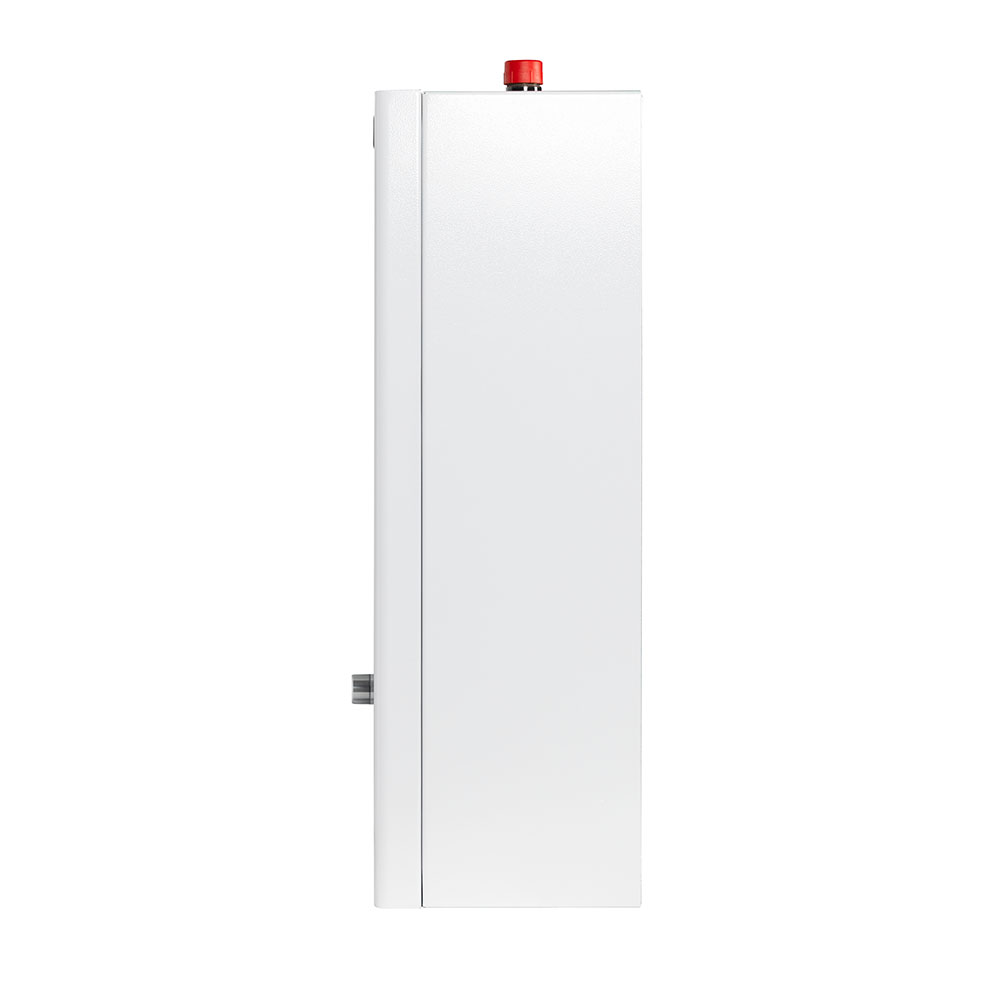

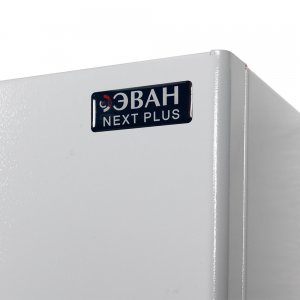

ЭВАН NEXT PLUS-7 — это современный настенный электрокотел мощностью 7 кВт, представляющий собой интеллектуальный одноконтурный теплогенератор для систем водяного отопления. Модель относится к усовершенствованной линейке «NEXT PLUS» и предназначена для отопления жилых и коммерческих помещений площадью до 70 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, например, в паре с газовым или твердотопливным котлом. Главные особенности модели — эргономичный дизайн, цифровое управление с поворотной кнопкой-энкодером, расширенные коммуникационные возможности и высокая точность поддержания температуры.

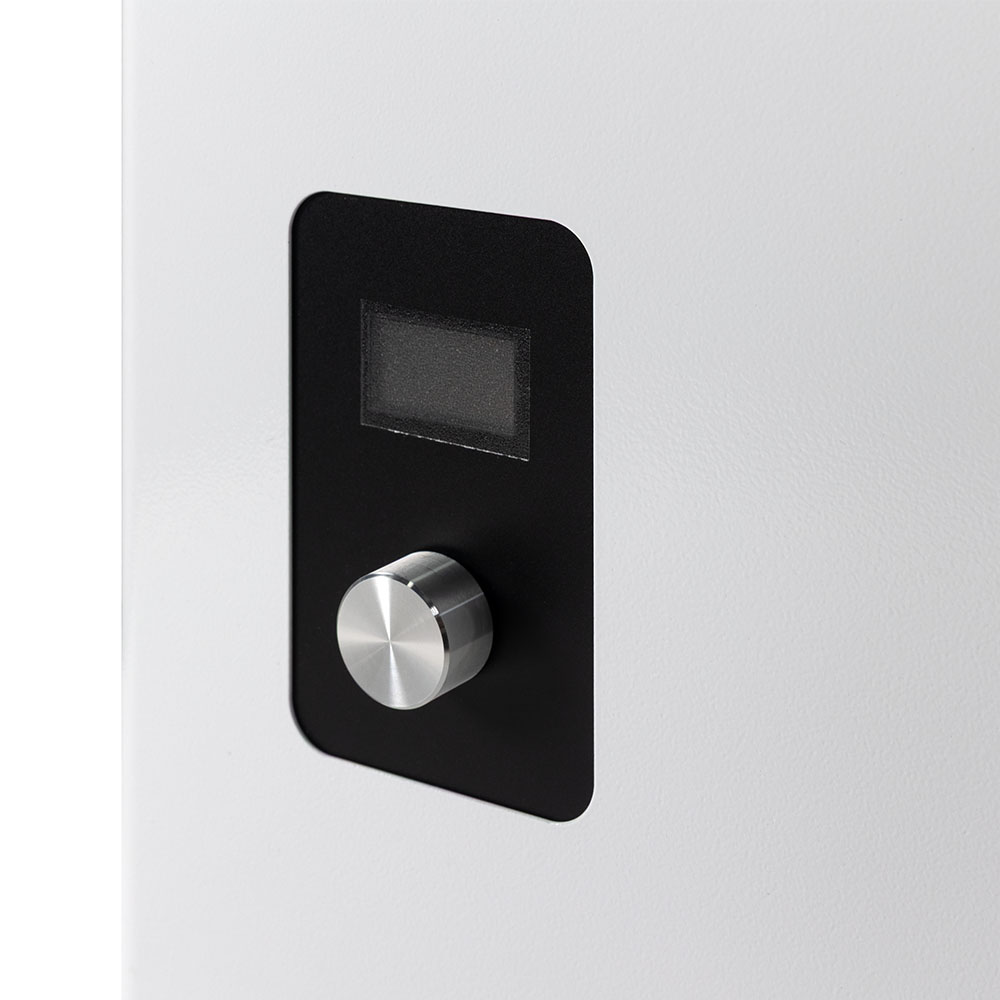

Цифровой интерфейс с энкодером: Котел оснащен интуитивно понятным ЖК-дисплеем и поворотной кнопкой-энкодером . Это позволяет легко навигировать по меню и точно настраивать все параметры работы.
Поддержка протоколов «умного дома»: Устройство может быть интегрировано в систему «умный дом» благодаря поддержке современных протоколов связи — OpenTherm и ModBus RTU . Это открывает широкие возможности для внешнего управления и автоматизации.
Четыре основных режима работы: «Отопление»: Классический режим поддержания заданной температуры теплоносителя в диапазоне от +8 до +85°С. «Комнатный»: Управление нагревом осуществляется по сигналу от датчика температуры воздуха в помещении (подключается внешний датчик), что обеспечивает более комфортный микроклимат и экономию энергии. Диапазон регулировки температуры воздуха составляет от +5 до +35°С. «Уличный» (погодозависимое регулирование): Котел автоматически корректирует температуру теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых . Это позволяет системе отопления идеально подстраиваться под изменения погоды. «ГВС»: «ЭВАН NEXT PLUS» может управлять нагревом воды в бойлере косвенного нагрева (рекомендуется использовать модуль управления ГВС EVAN AQUA ), что превращает одноконтурный котел в мини-котельную для горячего водоснабжения. Температура горячей воды регулируется в диапазоне от +40 до +75°С.
Автоматическое управление мощностью: Контроллер самостоятельно определяет, сколько ступеней мощности необходимо включить для достижения заданной температуры, основываясь на показаниях датчиков и выбранном режиме. Количество работающих ступеней (от 1 до 3) определяется автоматически.
Каскадное управление: Котел может выступать в роли «ведущего» в каскадной схеме, управляя работой второго котла «ведомого» для увеличения общей мощности системы.
Управление по внешнему термостату: Предусмотрена возможность подключения внешнего механического термостата для более гибкого управления отоплением.
Три ступени мощности: Модель мощностью 7 кВт имеет три ступени регулировки мощности: 2,3 / 4,7 / 7 кВт. Это обеспечивает точную подстройку производительности под текущие потребности в тепле.
Блочная конструкция ТЭН: В котле установлен один блок ТЭН, состоящий из трех нагревательных элементов мощностью по 2,3 кВт каждый. Каждому ТЭНу соответствует одна ступень мощности.
Автоматическое включение ступеней: Количество работающих ступеней мощности определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий.
Ротация ТЭНов: Для увеличения ресурса нагревательных элементов автоматика поочередно задействует разные группы ТЭНов, обеспечивая равномерную выработку их ресурса, плавный запуск и предотвращение перегрузок.
Ручное ограничение мощности: Предусмотрена возможность ручного ограничения максимальной потребляемой котлом мощности, что уменьшает число разрешенных ступеней и положительно сказывается на увеличении срока службы оборудования.
Высокий КПД: Коэффициент полезного действия составляет 99% , что означает практически полное преобразование потребляемой электроэнергии в тепло.

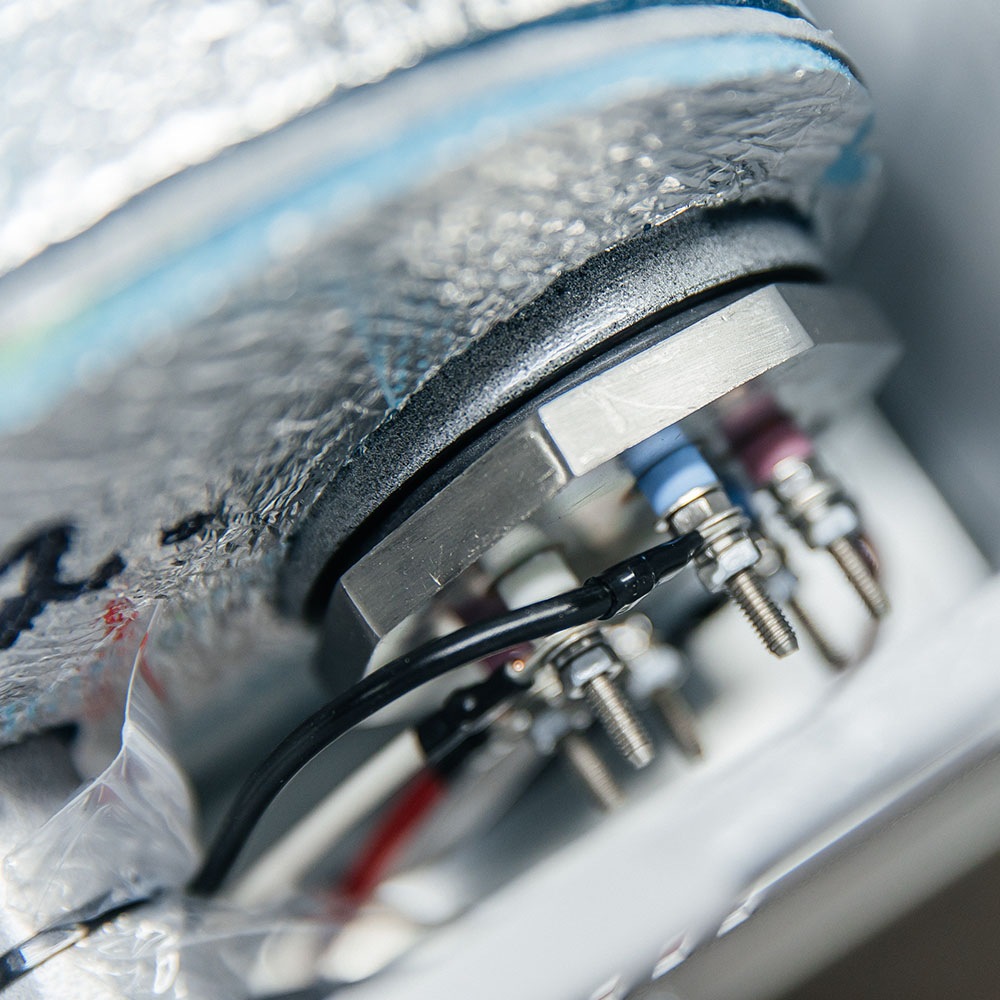

Качественные ТЭНы из нержавеющей стали: В котле используются надежные и долговечные ТЭНы из нержавеющей стали, объединенные в единый блок на резьбовом соединении . Это позволяет существенно упростить замену в случае выхода из строя.
Универсальное питание (220/380 В): Модель мощностью 7 кВт может подключаться как к стандартной однофазной сети 220В, так и к трехфазной 380В. Номинальный ток автоматического выключателя составляет для 220В — 32-40 А, для 380В — 16 А, минимальное сечение подводящего медного кабеля — 6 мм² для 220В и 1,5 мм² для 380В.
Стабильность к перепадам напряжения: Оборудование сохраняет надежную работу при изменении напряжения питающей сети в пределах допустимых отклонений.

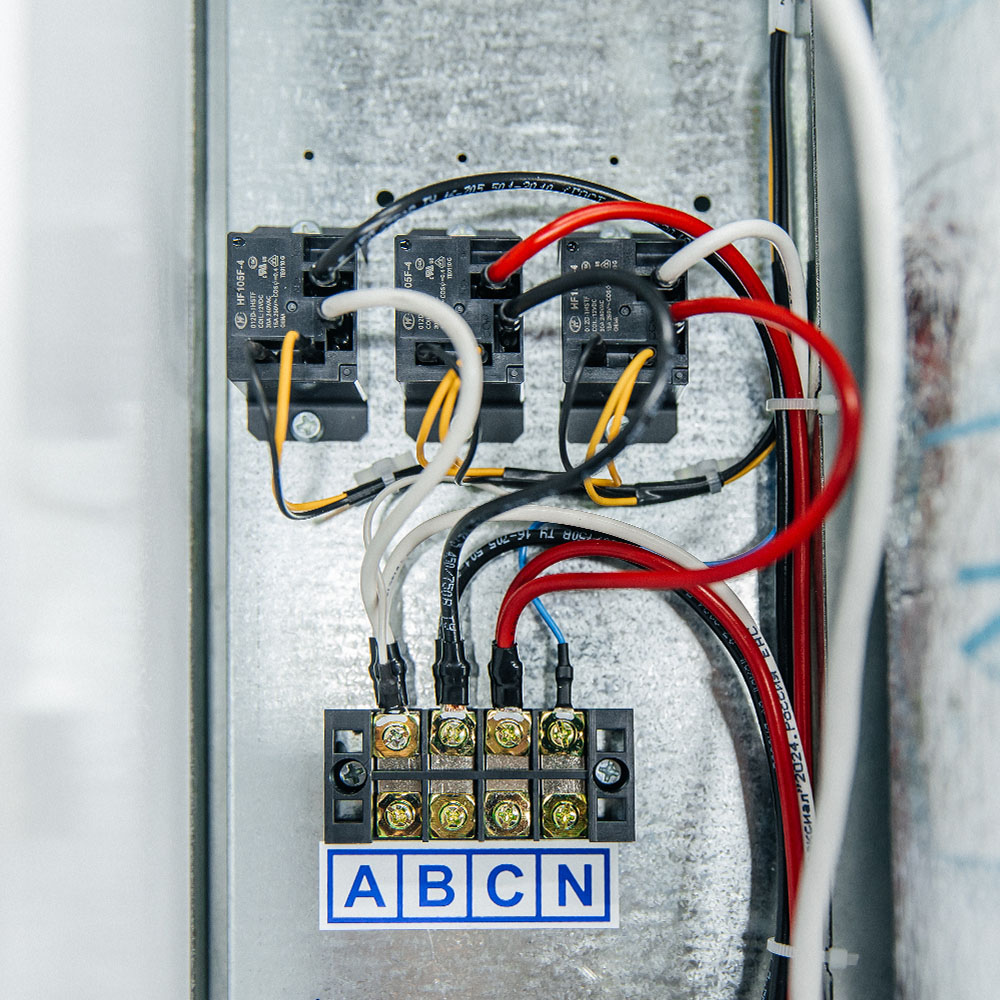

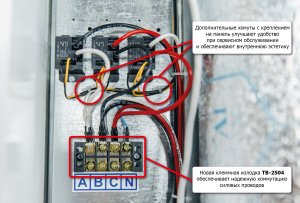

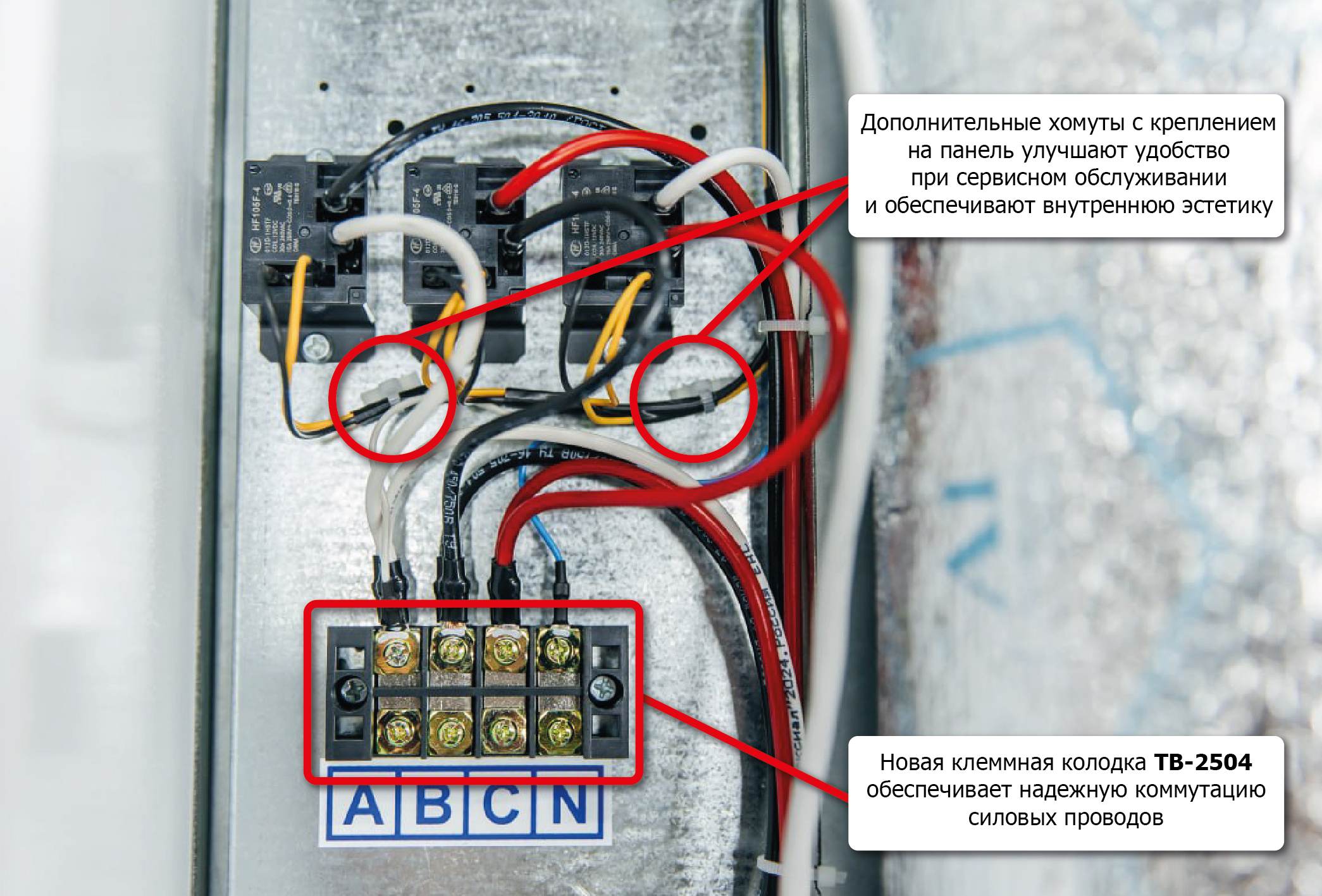

Силовое управление нагревом: Коммутация нагрузки осуществляется с помощью надежных реле, вынесенных с печатной платы, что позволяет легко заменить их при необходимости.
Отсутствие встроенного насоса и бака: Котел поставляется без встроенного циркуляционного насоса и расширительного бака. Это позволяет проектировать систему отопления индивидуально, подбирая оборудование необходимой производительности.
Колодка для подключения насоса: Для работы в системах с принудительной циркуляцией на корпусе предусмотрена специальная колодка для подключения внешнего циркуляционного насоса и управления им.
Подключение дополнительного оборудования: Предусмотрена возможность подключения и управления внешним контактором.
Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".
Теплоноситель: Котел может работать как на воде, так и на специальных незамерзающих жидкостях (антифризах), сертифицированных для систем отопления.
Совместимость с системами «теплый пол»: Котел поддерживает режим работы с водяным теплым полом.
Теплоизолированный корпус: Корпус котла из конструкционной стали имеет теплоизоляцию, которая снижает теплопотери в окружающую среду и повышает общую энергоэффективность системы, а также предотвращает случайные ожоги при прикосновении.
Высокая точность регулирования: В колбу котла встроен высокоточный датчик температуры NTC . Адаптивный PID-алгоритм управления учитывает скорость изменения температуры теплоносителя, что позволяет поддерживать заданную температуру с минимальными отклонениями.
Микропроцессорное управление: Обеспечивает точную работу всех систем котла и самодиагностику с выводом текстовых сообщений о неисправностях на дисплей.
Сохранение параметров: Котел сохраняет заданные параметры при выключении и автоматически возобновляет работу с ранее заданными настройками при сбоях питания.
Индикация на дисплее: На дисплее отображаются выбранный режим работы, текущие значения температур и коды ошибок.
Низкий уровень шума: Благодаря отсутствию встроенного насоса и движущихся частей, котел работает абсолютно бесшумно, что позволяет устанавливать его в жилых комнатах.
Защита от перегрева: Встроенный аварийный самовозвратный термовыключатель размыкает электрическую цепь при достижении температуры теплоносителя 92±3°С , предотвращая перегрев и закипание котла . После срабатывания и остывания котла датчик необходимо вернуть в рабочее состояние вручную, нажав на кнопку.
Защита от замерзания: При падении температуры теплоносителя ниже критического уровня котел автоматически включится для прогрева системы, предотвращая размораживание.
Защита насоса от заклинивания: Предусмотрена функция автоматического включения насоса в периоды простоя для предотвращения закисания ротора.
Функция выбега насоса: После отключения нагрева насос продолжает работать некоторое время, чтобы рассеять остаточное тепло и предотвратить перегрев.
Автоциклирование: Функция, предотвращающая частые включения/выключения котла.
Предохранитель: Для защиты от перегрузок в цепи управления установлен предохранитель 3,15 А.
Возможность подключения стабилизатора: На плате котла предусмотрено штатное место для подключения внешнего стабилизатора напряжения (рекомендуемая мощность не менее 500 Вт), который защитит электронику и электрику котла от скачков напряжения в сети.
Максимальное рабочее давление: Допустимое давление в системе отопления составляет 3 бара (0,3 МПа) , максимальное давление опрессовки — 4 бара.
