Описание:
ЭВАН NEXT PLUS-5 — это современный настенный электрокотел мощностью 5 кВт, представляющий собой интеллектуальный одноконтурный теплогенератор для систем водяного отопления. Модель относится к усовершенствованной линейке «NEXT PLUS» и предназначена для отопления жилых и коммерческих помещений площадью до 50 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, например, в паре с газовым или твердотопливным котлом. Главные особенности модели — эргономичный дизайн, цифровое управление с поворотной кнопкой, расширенные коммуникационные возможности и высокая точность поддержания температуры.

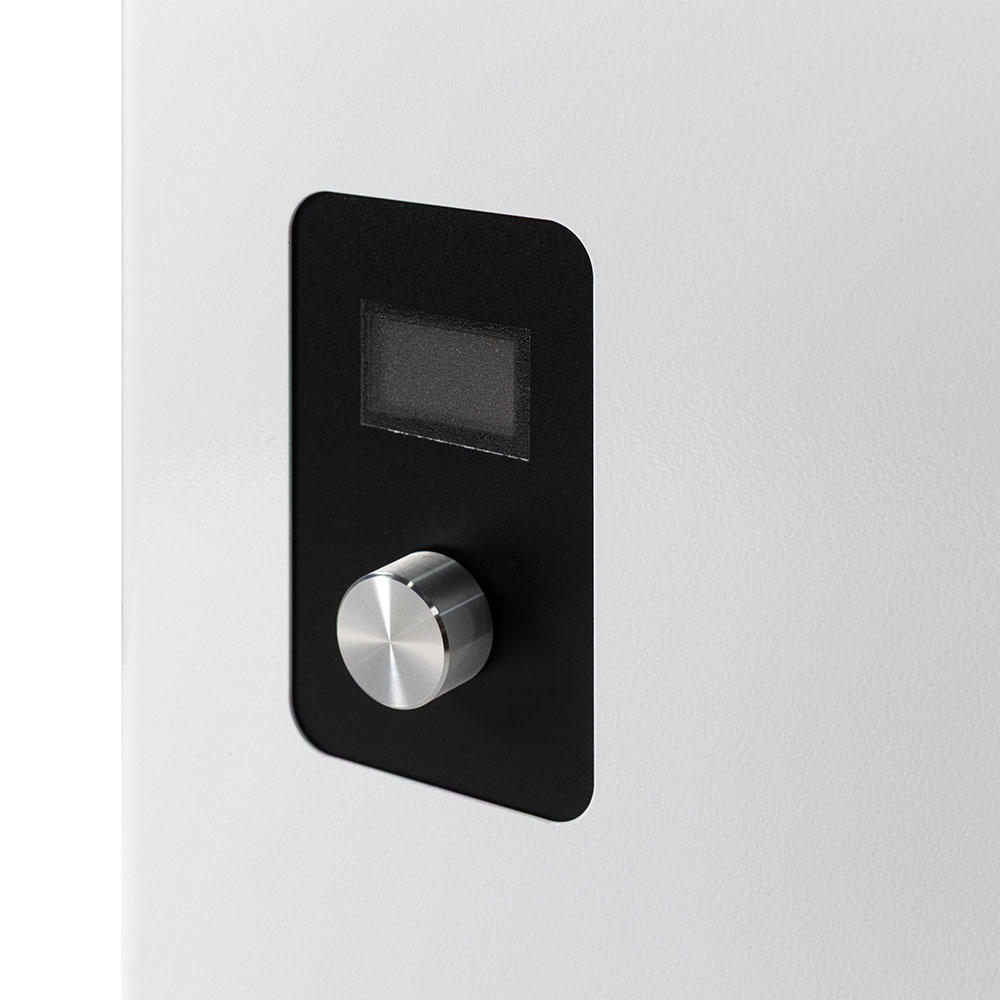

Цифровой интерфейс с энкодером: Котел оснащен интуитивно понятным ЖК-дисплеем и поворотной кнопкой-энкодером. Это позволяет легко навигировать по меню и точно настраивать все параметры работы.
Поддержка протоколов «умного дома»: Устройство может быть интегрировано в систему «умный дом» благодаря поддержке современных протоколов связи — OpenTherm и ModBus RTU . Это открывает широкие возможности для внешнего управления и автоматизации.
Три основных режима работы: «Отопление»: Классический режим поддержания заданной температуры теплоносителя. «Комнатный»: Управление нагревом осуществляется по сигналу от датчика температуры воздуха в помещении (подключается внешний датчик), что обеспечивает более комфортный микроклимат и экономию энергии. «Уличный» (погодозависимое регулирование): Котел автоматически корректирует температуру теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых. Это позволяет системе отопления идеально подстраиваться под изменения погоды.
Поддержка режима ГВС: «ЭВАН NEXT PLUS» может управлять нагревом воды в бойлере косвенного нагрева (рекомендуется использовать модуль управления ГВС EVAN AQUA), что превращает одноконтурный котел в мини-котельную для горячего водоснабжения . Температура горячей воды может регулироваться в диапазоне 40–75 °С .
Автоматическое управление мощностью: Контроллер самостоятельно определяет, сколько ступеней мощности необходимо включить для достижения заданной температуры, основываясь на показаниях датчиков и выбранном режиме . Количество работающих ступеней (от 1 до 3) определяется автоматически.
Каскадное управление: Котел может выступать в роли «ведущего» в каскадной схеме, управляя работой второго котла «ведомого» для увеличения общей мощности системы.
Управление по внешнему термостату: Предусмотрена возможность подключения внешнего механического термостата для более гибкого управления отоплением.
Три ступени мощности: Модель мощностью 5 кВт имеет три ступени регулировки мощности: 1,7 / 3,4 / 5 кВт . Это обеспечивает точную подстройку производительности под текущие потребности в тепле.

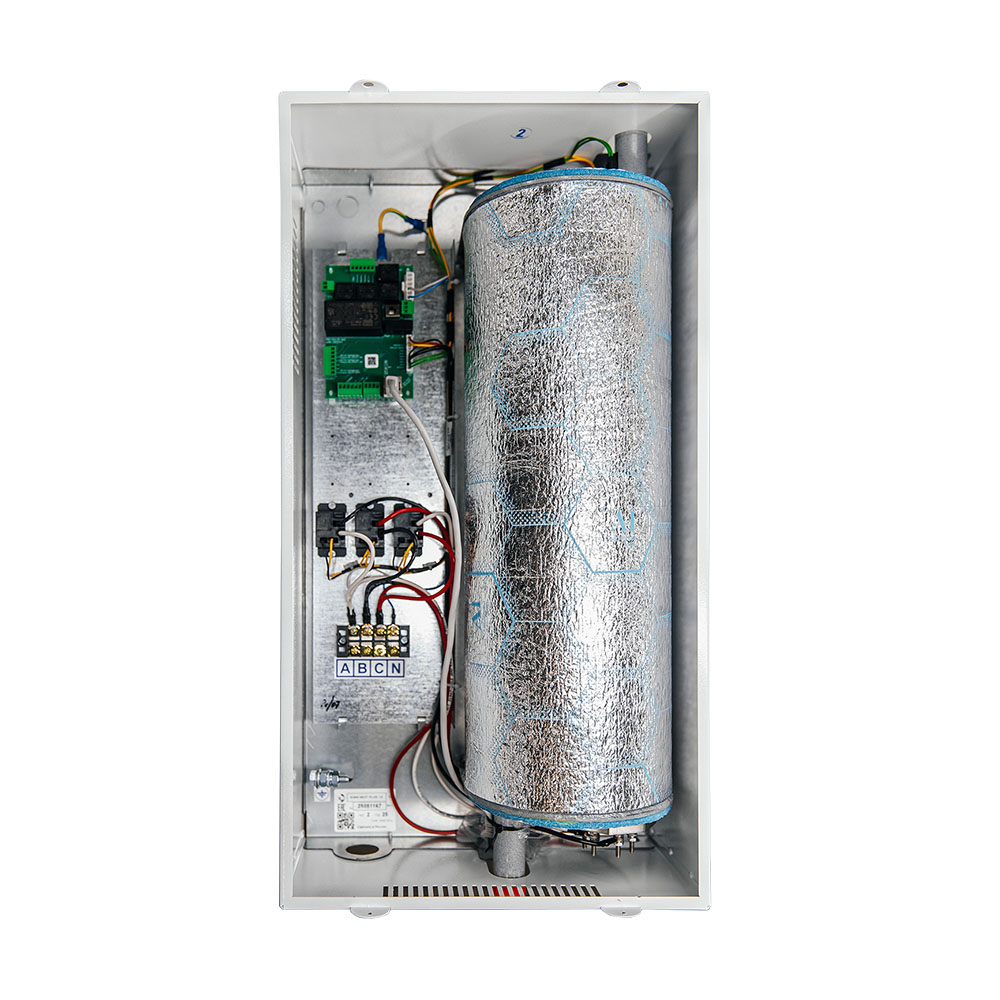

Блочная конструкция ТЭН: В котле установлен один блок ТЭН, состоящий из трех нагревательных элементов мощностью по 1,7 кВт каждый . Каждому ТЭНу соответствует одна ступень мощности.
Автоматическое включение ступеней: Количество работающих ступеней мощности определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий (при монтаже уличного датчика).
Ротация ТЭНов: Для увеличения ресурса нагревательных элементов автоматика поочередно задействует разные группы ТЭНов (автоматический перебор ТЭН), обеспечивая равномерную выработку их ресурса.
Ручное ограничение мощности: Предусмотрена возможность ручного ограничения максимальной потребляемой котлом мощности, что уменьшает число разрешенных ступеней и положительно сказывается на увеличении срока службы оборудования.
Высокий КПД: Коэффициент полезного действия составляет 99%, что означает практически полное преобразование потребляемой электроэнергии в тепло.

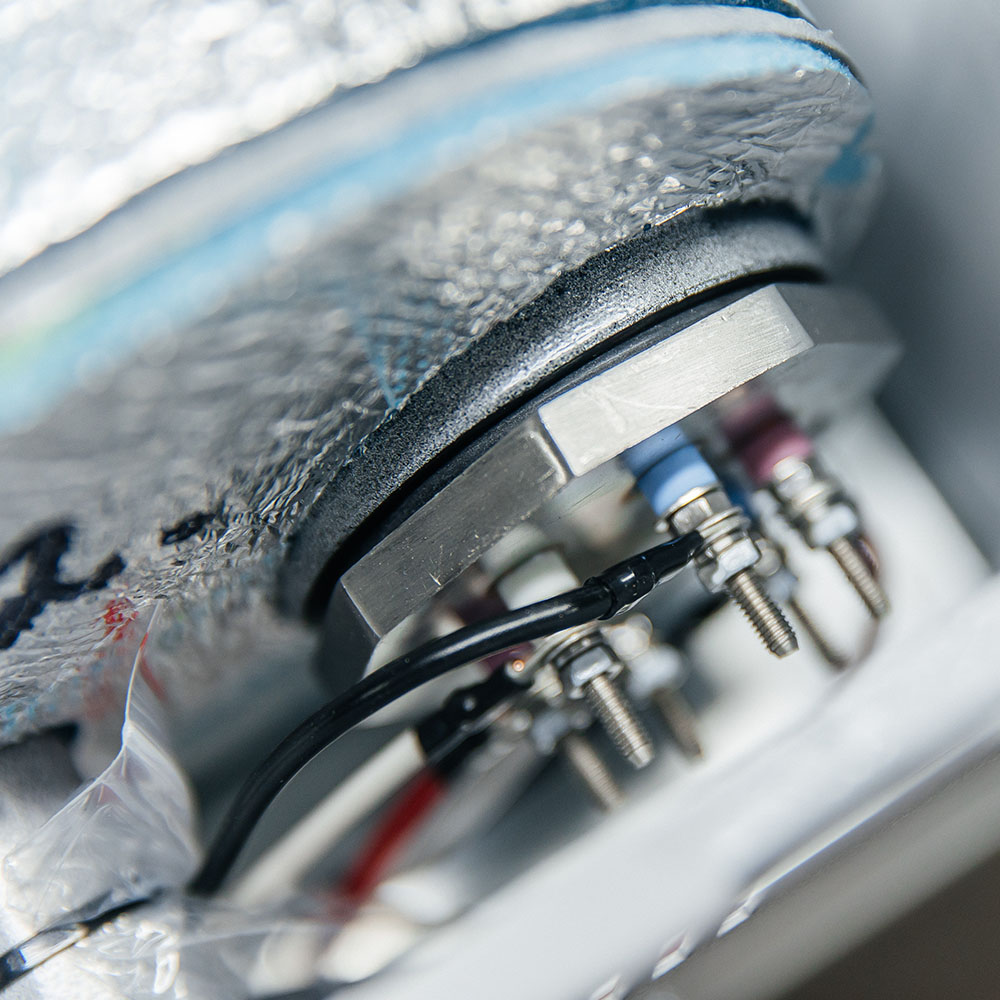

Качественные ТЭНы из нержавеющей стали: В котле используются надежные и долговечные ТЭНы из нержавеющей стали, объединенные в единый блок на резьбовом соединении. Это позволяет существенно упростить замену в случае выхода из строя.

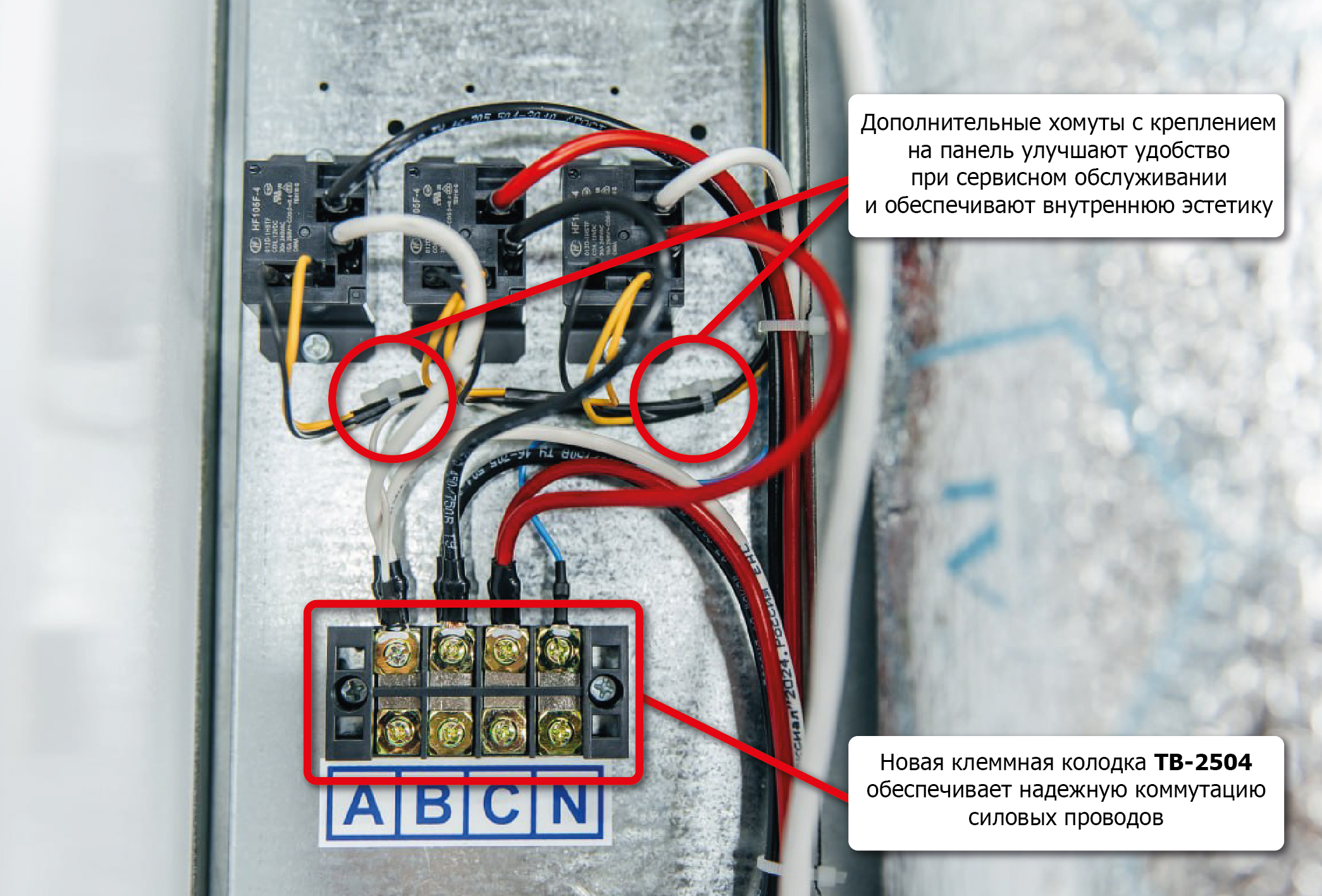

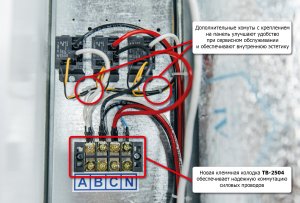

Универсальное питание (220/380 В): Модель мощностью 5 кВт может подключаться как к стандартной однофазной сети 220В, так и к трехфазной 380В. Номинальный ток автоматического выключателя составляет 32 А для 220В и 10 А для 380В, сечение подводящего медного кабеля — 3х4 мм² для 220В и 5х1,0 мм² для 380В.
Стабильность к перепадам напряжения: Оборудование сохраняет надежную работу при изменении напряжения питающей сети в пределах ±10% от номинального значения.
Силовое управление нагревом: Коммутация нагрузки осуществляется с помощью надежного контактора.
Отсутствие встроенного насоса и бака: Котел поставляется без встроенного циркуляционного насоса и расширительного бака . Это позволяет проектировать систему отопления индивидуально, подбирая оборудование необходимой производительности.
Колодка для подключения насоса: Для работы в системах с принудительной циркуляцией на корпусе предусмотрена специальная колодка для подключения внешнего циркуляционного насоса и управления им.
Подключение дополнительного оборудования: Предусмотрена возможность подключения и управления внешним контактором, а также трехходовым клапаном для ГВС.
Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".
Теплоноситель: Котел может работать как на воде, так и на специальных незамерзающих жидкостях (антифризах), сертифицированных для систем отопления, с разведением водой не более 1:1.
Совместимость с системами «теплый пол»: Котел поддерживает режим работы с водяным теплым полом.
Теплоизолированный корпус: Корпус котла имеет теплоизоляцию из конструкционной стали, которая снижает теплопотери в окружающую среду и повышает общую энергоэффективность системы, а также предотвращает случайные ожоги при прикосновении.
Высокая точность регулирования: В колбу котла встроен высокоточный датчик температуры NTC. Адаптивный алгоритм управления учитывает скорость изменения температуры теплоносителя, что позволяет поддерживать заданную температуру с минимальными отклонениями.
Диапазон регулировки температуры: Температура теплоносителя может быть установлена в диапазоне от +8 до +85°С . Для режима «Комнатный» доступна регулировка температуры воздуха от +5 до +35°С.
Микропроцессорное управление: Обеспечивает точную работу всех систем котла и самодиагностику с выводом информации на дисплей.
Автозапуск после временного отключения питания: Котел автоматически возобновляет работу в заданном режиме после восстановления электропитания.
Низкий уровень шума: Благодаря отсутствию встроенного насоса и движущихся частей, котел работает абсолютно бесшумно, что позволяет устанавливать его в жилых комнатах.
Защита от перегрева: Встроенный аварийный самовозвратный термовыключатель размыкает электрическую цепь при достижении температуры теплоносителя 92±3°С, предотвращая перегрев и закипание котла. После остывания датчик необходимо вернуть в рабочее состояние вручную, нажав на кнопку.
Независимое аварийное отключение нагрева: Обеспечивает дополнительный уровень защиты.
Защита от замерзания: При падении температуры теплоносителя ниже критического уровня котел автоматически включится для прогрева системы, предотвращая размораживание.
Защита насоса от заклинивания: Предусмотрена функция автоматического включения насоса в периоды простоя для предотвращения закисания ротора.
Функция выбега насоса: После отключения нагрева насос продолжает работать некоторое время, чтобы рассеять остаточное тепло и предотвратить перегрев.
Защита блока управления: Осуществляется предохранителем.
Возможность подключения стабилизатора: На плате котла предусмотрено штатное место для подключения внешнего стабилизатора напряжения (рекомендуемая мощность не менее 500 Вт), который защитит электронику и электрику котла от скачков напряжения в сети.
Максимальное рабочее давление: Допустимое давление в системе отопления составляет 3 бара (0,3 МПа).
Требование к установке защитных устройств: Для безопасной эксплуатации необходимо установить предохранительный клапан (не входит в комплект).
