Описание:

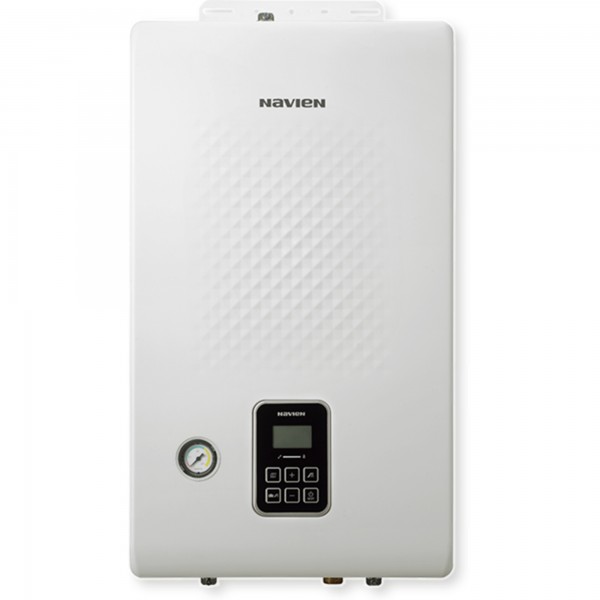

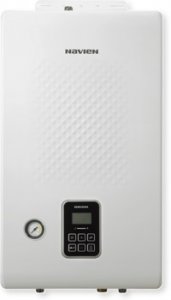

Электрический котел Navien EQB-12HW NEW (мощностью 12 кВт) предназначен для отопления помещений площадью до 120 м², с возможностью организации горячего водоснабжения через внешний бойлер .
Базовое управление и интерфейс

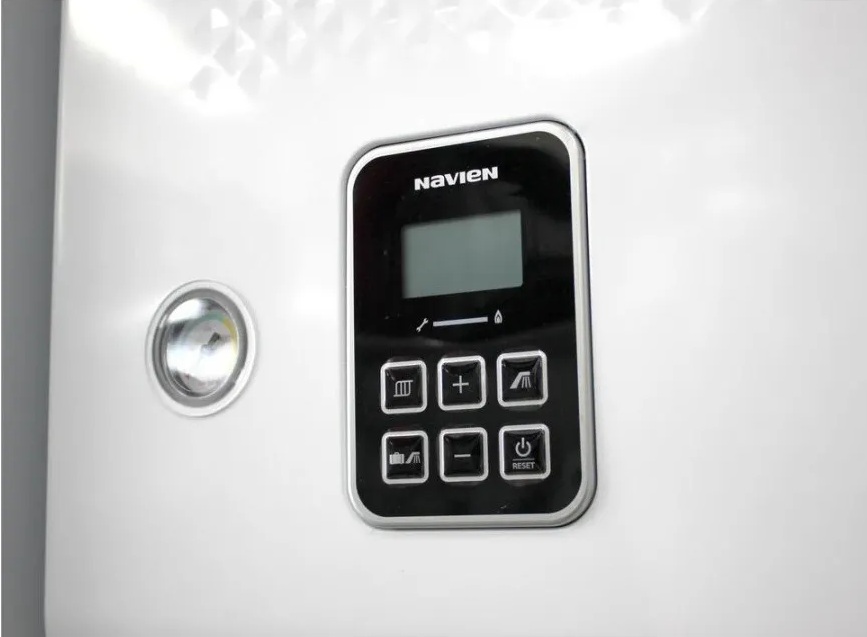

Электронная панель с дисплеем: Управление осуществляется функциональными клавишами на нижней части фронтальной панели. Информация выводится на жидкокристаллический дисплей, отображающий фактические и заданные параметры .
Точная регулировка температуры: Диапазон настройки температуры теплоносителя составляет от 40 до 80 °C с шагом всего 1 градус, что позволяет тонко настраивать микроклимат .
Индикация состояния:
Аналоговый манометр для визуального контроля давления в системе .
Светодиодный индикатор: зеленый цвет сигнализирует о нормальной работе, красный — о неисправности .
Сервисное меню: Предусмотрен расширенный перечень сервисных настроек для адаптации котла под конкретную отопительную систему специалистами при установке .
Режимы работы и автоматика
Основные режимы:
Отопление: Штатный режим работы .
ГВС (горячее водоснабжение): Доступен только при подключении внешнего бойлера косвенного нагрева .
Сезонные режимы:
Зима: Работа контура отопления и, при наличии, контура бойлера ГВС .
Лето (режим «Вне дома»): Работает только контур бойлера ГВС (если подключен) и система антизамерзания самого котла. Отопление отключено .
Таймер: Возможность настроить цикличную работу. Например, котел может работать в течение 30 минут, затем отключаться на заданный интервал (от 1 до 12 часов), что полезно для поддержания дежурного тепла .
Функция ограничения максимальной мощности: Позволяет искусственно ограничить потребляемую мощность, что может быть полезно при ограниченной выделенной мощности электросети .
Интеграция и расширение возможностей (опции)
Базовая комплектация включает только отопительный контур, но котел готов к расширению функционала за счет дополнительных устройств:
Горячее водоснабжение (ГВС): Подключается внешний бойлер косвенного нагрева с использованием опционального комплекта Kit 0010027587 (трехходовой клапан с сервоприводом, датчик температуры бойлера, монтажные элементы) . При этом появляются дополнительные функции:
Приоритет ГВС: При необходимости нагрева воды бойлер получает приоритет перед отоплением .
Антилегионелла: Функция защиты от бактерий, которая еженедельно нагревает воду в бойлере до температуры свыше 60°C в течение 2 минут .
Погодозависимое управление: При подключении опционального датчика уличной температуры автоматика котла будет самостоятельно регулировать нагрев теплоносителя в зависимости от погоды, экономя энергию .
Удаленное управление: Котел может управляться дистанционно через:
Проводной пульт Navien NR-40D (с возможностью Wi-Fi подключения) .
Мобильное приложение Navien SmartTOK (требуется опциональный контроллер с Wi-Fi модулем) .
Внешние термостаты: Есть клеммы для подключения комнатного термостата для более точного поддержания температуры воздуха в помещении .
Системы безопасности и защиты
Защита от замерзания: Автоматика включает циркуляционный насос при падении температуры теплоносителя на входе до 10°C, а если температура опускается до 6°C — кратковременно включает нагрев на 1 минуту .
Защита от перегрева: Биметаллический датчик отключает котел при критическом повышении температуры .
Защита от короткого замыкания (КЗ): Автоматическое отключение при аварии в электросети .
Датчики контроля: Котел оснащен датчиками давления, уровня теплоносителя и температуры на входе и в теплообменнике. При нехватке воды в системе нагрев не включится .
Предохранительный сбросной клапан: Защищает систему от избыточного давления .
Электробезопасность:
Трансформаторы тока для обнаружения утечек и контроля фазового равновесия .
Независимое подключение платы управления для защиты от скачков напряжения .
Технические особенности и самодиагностика
Pi-регулирование и модуляция мощности: Котел оснащен ПИ-регулятором, который обеспечивает плавную модуляцию мощности в диапазоне 1:3 . Для модели мощностью 12 кВт это означает возможность работы в диапазоне от ~4 кВт до 12 кВт.
Система самодиагностики: При возникновении неисправности котел отобразит на дисплее код ошибки, что значительно упрощает поиск и устранение проблемы. Все ошибки архивируются .

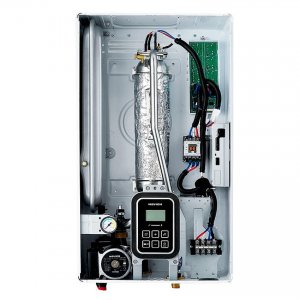

Удобство обслуживания: На верхней части корпуса предусмотрено специальное ревизионное отверстие, а фронтальная панель легко снимается, обеспечивая доступ к узлам без демонтажа всего котла .
Качество материалов:
ТЭНы: Выполнены из коррозионностойкого сплава Incoloy 800, что продлевает срок службы нагревательного элемента .
Расширительный бак: Встроенный бак объемом 6 литров защищает систему от скачков давления .
Сетчатый фильтр: Входит в комплектацию для механической очистки теплоносителя .
Требования к теплоносителю
Котел требователен к качеству теплоносителя. Для обеспечения длительной и бесперебойной работы необходимо соблюдать следующие параметры воды :
Максимальная доля пропиленгликоля: 50%
Максимальная карбонатная жесткость: 5 ммоль/л
Максимальная концентрация растворенного кислорода: 3 мг/л
Максимальная концентрация взвешенных веществ: 5 мг/л
Максимальная концентрация железа: 0,3 мг/л
Уровень pH: от 6,5 до 8,5
