Описание:

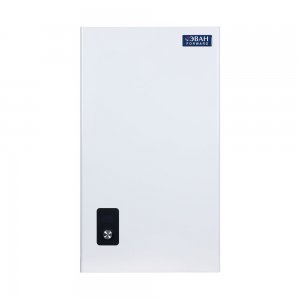

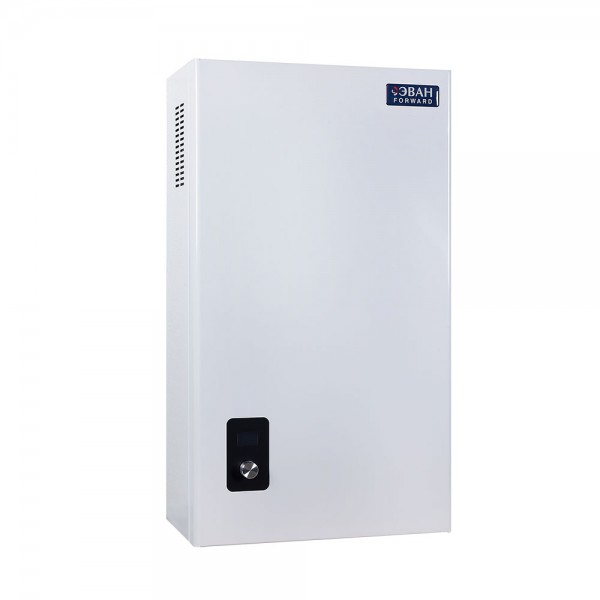

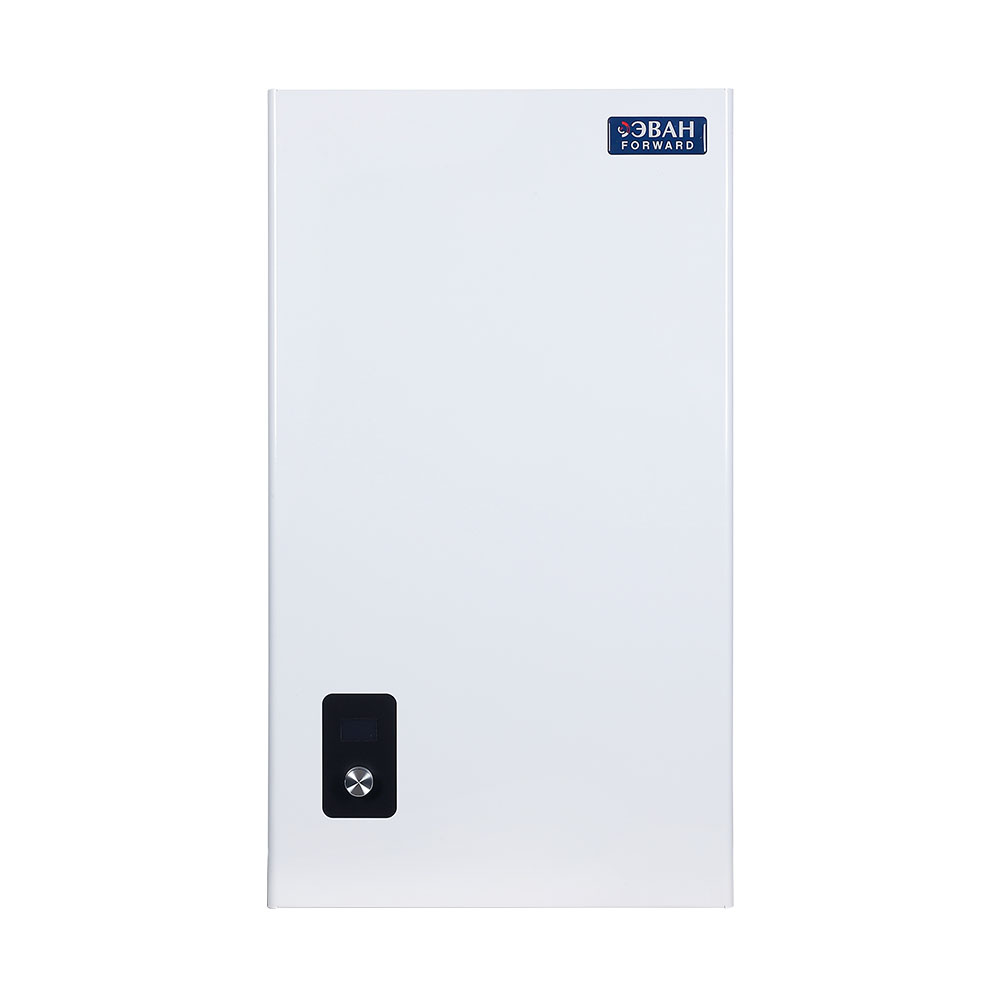

ЭВАН FORWARD-4 — это современный настенный электрокотел мощностью 4 кВт, представляющий собой полноценную мини-котельную с расширенными интеллектуальными возможностями. Модель относится к линейке «FORWARD» и предназначена для отопления жилых и коммерческих помещений площадью до 40 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, легко интегрируется в системы «умного дома» благодаря поддержке протоколов OpenTherm и ModBus.

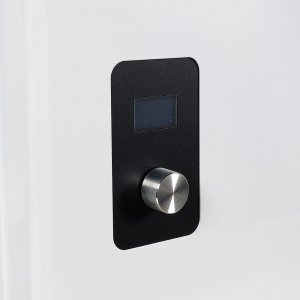

Цифровой интерфейс с поворотным энкодером: Котел оснащен удобной ручкой регулировки, совмещенной с кнопкой, и информативным дисплеем . Управление осуществляется путем поворота и нажатия ручки, что позволяет легко навигировать по меню и настраивать параметры.
Поддержка протоколов «умного дома»: Котел может быть интегрирован в систему «умного дома» благодаря поддержке протоколов OpenTherm и ModBus RTU. Это позволяет подключать внешние контроллеры (например, MyHeat SMART) для расширенного управления, в том числе дистанционного через интернет.
Внешнее управление: Предусмотрена возможность подключения внешнего механического термостата или контроллера через специальную колодку. В настройках можно выбрать тип внешнего управления (OpenTherm, ModBus или обычный термостат).
Каскадное управление: Реализована возможность каскадного управления (ведущий/ведомый) для совместной работы нескольких котлов, что позволяет увеличить общую мощность системы отопления.
Суточное и недельное программирование температуры: Котел поддерживает гибкую настройку графика работы, что позволяет эффективно использовать многотарифные счетчики электроэнергии и создавать комфортный климат в соответствии с режимом проживания.
Режим «РЕЗЕРВ»: Котел может работать в режиме ожидания, включаясь только при неисправности основного котла (например, газового). В этом режиме реализована функция антизамерзания: при падении температуры теплоносителя до 8°С нагрев автоматически включается.
Автономная работа: При отключении и последующем восстановлении электропитания котел автоматически возобновляет работу в ранее выбранном режиме со всеми сохраненными настройками.
Самодиагностика: Система автоматически отслеживает состояние датчиков и узлов, выводя на дисплей текстовые сообщения о неисправностях.
Сохранение ошибок: Все сообщения об ошибках записываются в энергонезависимую память для упрощения диагностики при сервисном обслуживании.
Автономные часы: Встроенные часы с автономным питанием сохраняют текущее время при отключении электропитания котла .
3 ступени регулировки мощности: Модель мощностью 4 кВт имеет три ступени регулировки мощности: 1,3 / 2,6 / 4 кВт. Это позволяет максимально точно подстраивать производительность под текущие потребности и экономить электроэнергию.
Автоматическое управление мощностью: Количество работающих ТЭНов определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий.
Ограничение максимальной мощности: В настройках котла предусмотрена возможность программного ограничения максимальной потребляемой мощности. Это уменьшает количество включаемых ТЭНов и позволяет адаптировать котел под возможности электросети или для работы в многотарифной системе.
Ротация ТЭНов и реле: Для увеличения ресурса нагревательных элементов автоматика поочередно задействует разные группы ТЭНов, силовых реле и контакторов, обеспечивая равномерную выработку их ресурса.

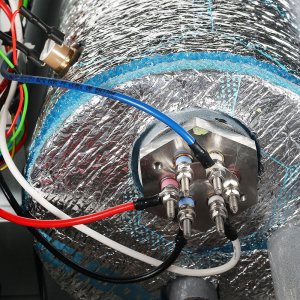

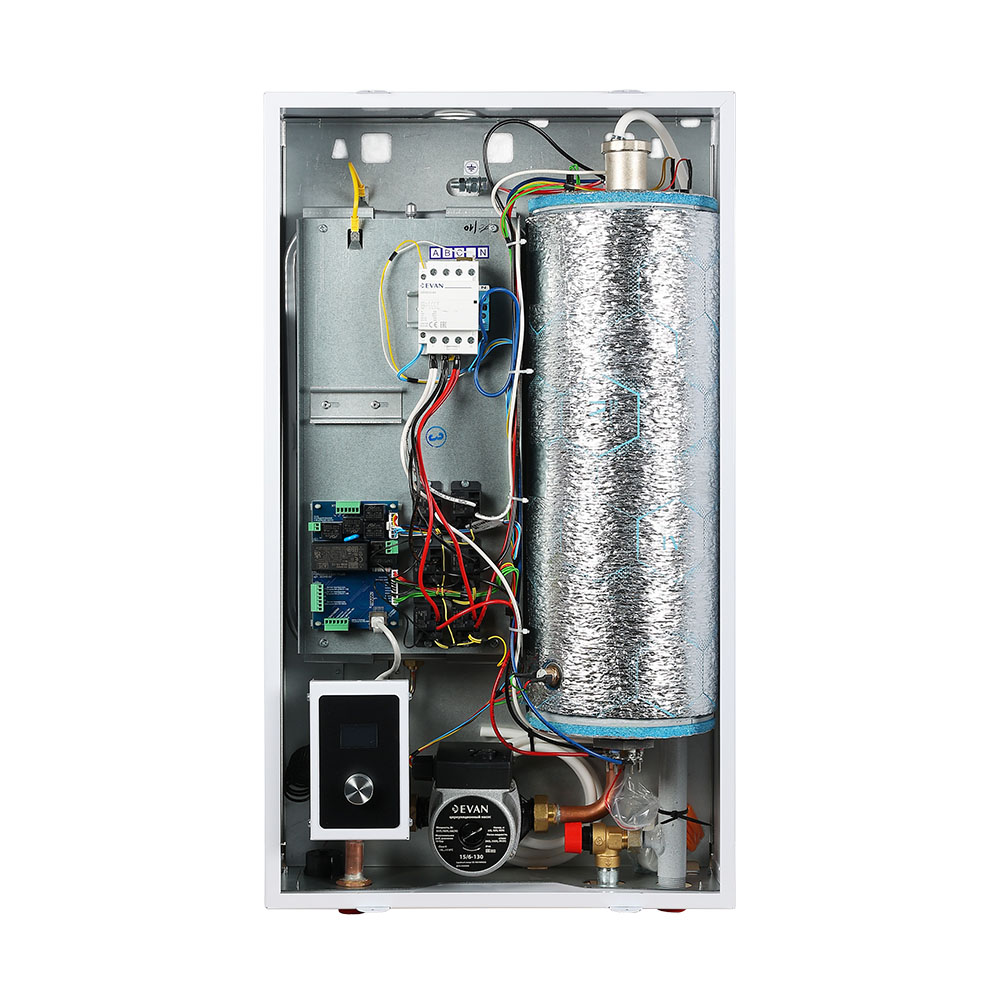

Качественные ТЭНы из нержавеющей стали: В котле используются надежные и долговечные нагревательные элементы из нержавеющей стали в блочном исполнении, что упрощает их замену при необходимости.

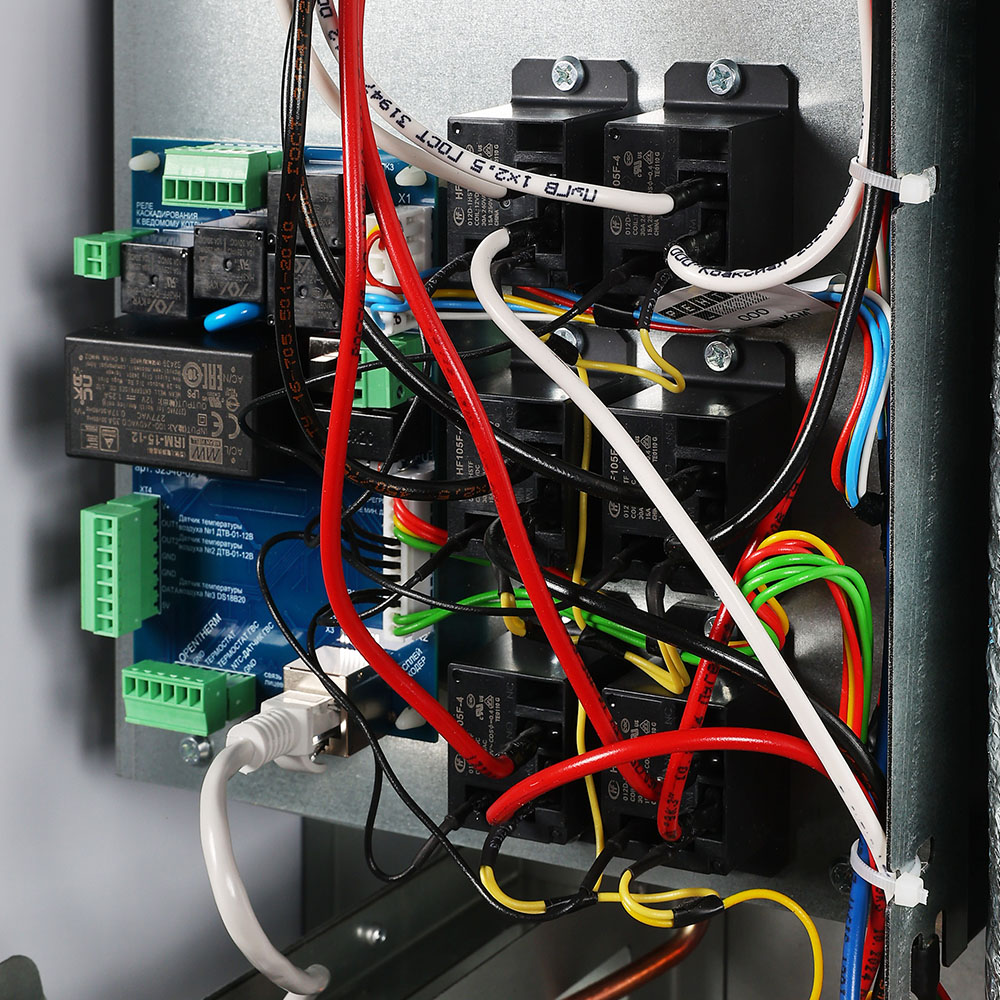

Раздельные силовые реле: Реле вынесены с печатной платы, что позволяет легко заменить их в случае неисправности и повышает ремонтопригодность котла.
Универсальное питание (220/380 В): Модель мощностью 4 кВт может подключаться как к стандартной однофазной сети 220 В, так и к трехфазной 380 В. Для подключения к однофазной сети в комплекте предусмотрена перемычка.
Защита электроники: Для защиты чувствительной электроники от скачков напряжения рекомендуется подключать котел через стабилизатор напряжения (рекомендуемая мощность не менее 500 Вт).
Высокий КПД: Коэффициент полезного действия составляет 99%.

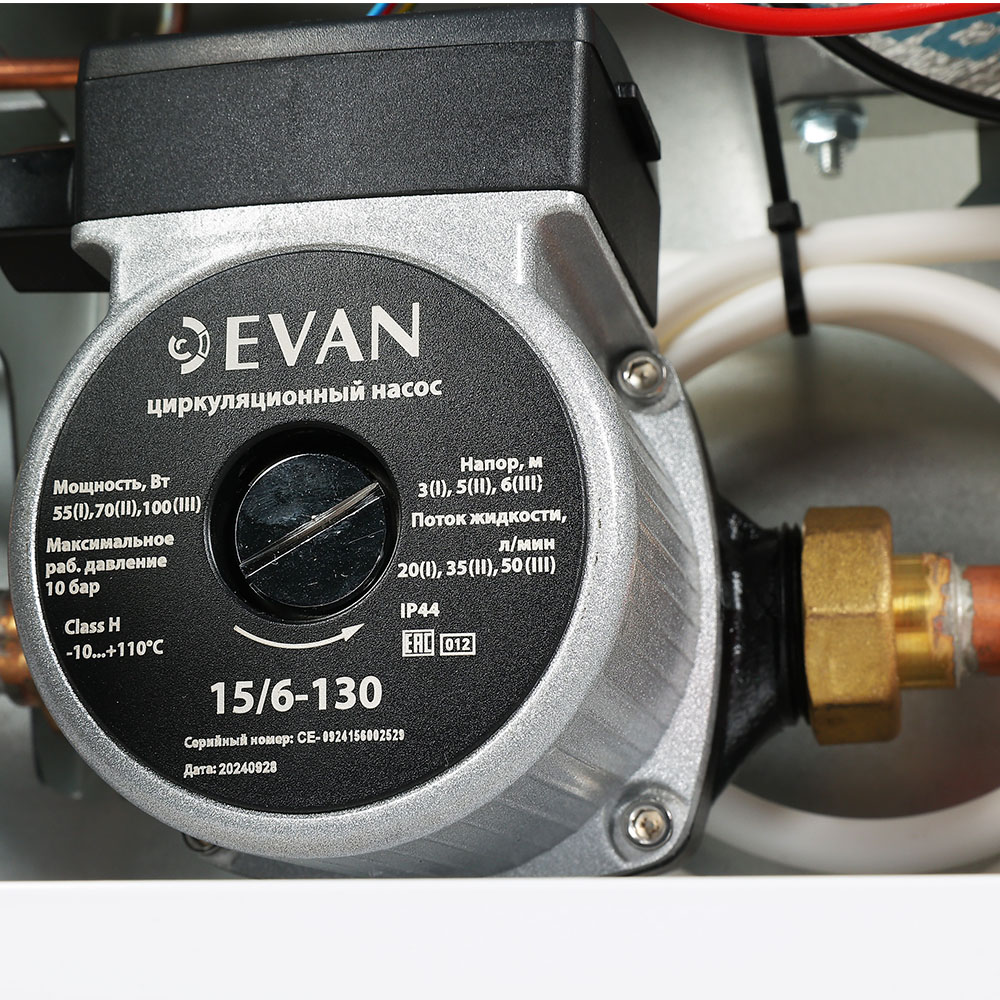

Циркуляционный насос: Встроенный насос обеспечивает принудительную циркуляцию теплоносителя. Предусмотрена настройка времени выбега насоса (от 0 до 60 минут), что позволяет организовать периодическую работу насоса для экономии электроэнергии.
Расширительный бак: Мембранный бак объемом 8 литров компенсирует тепловое расширение воды при нагреве. Начальное давление в баке — 0,15 МПа (1,5 бар).

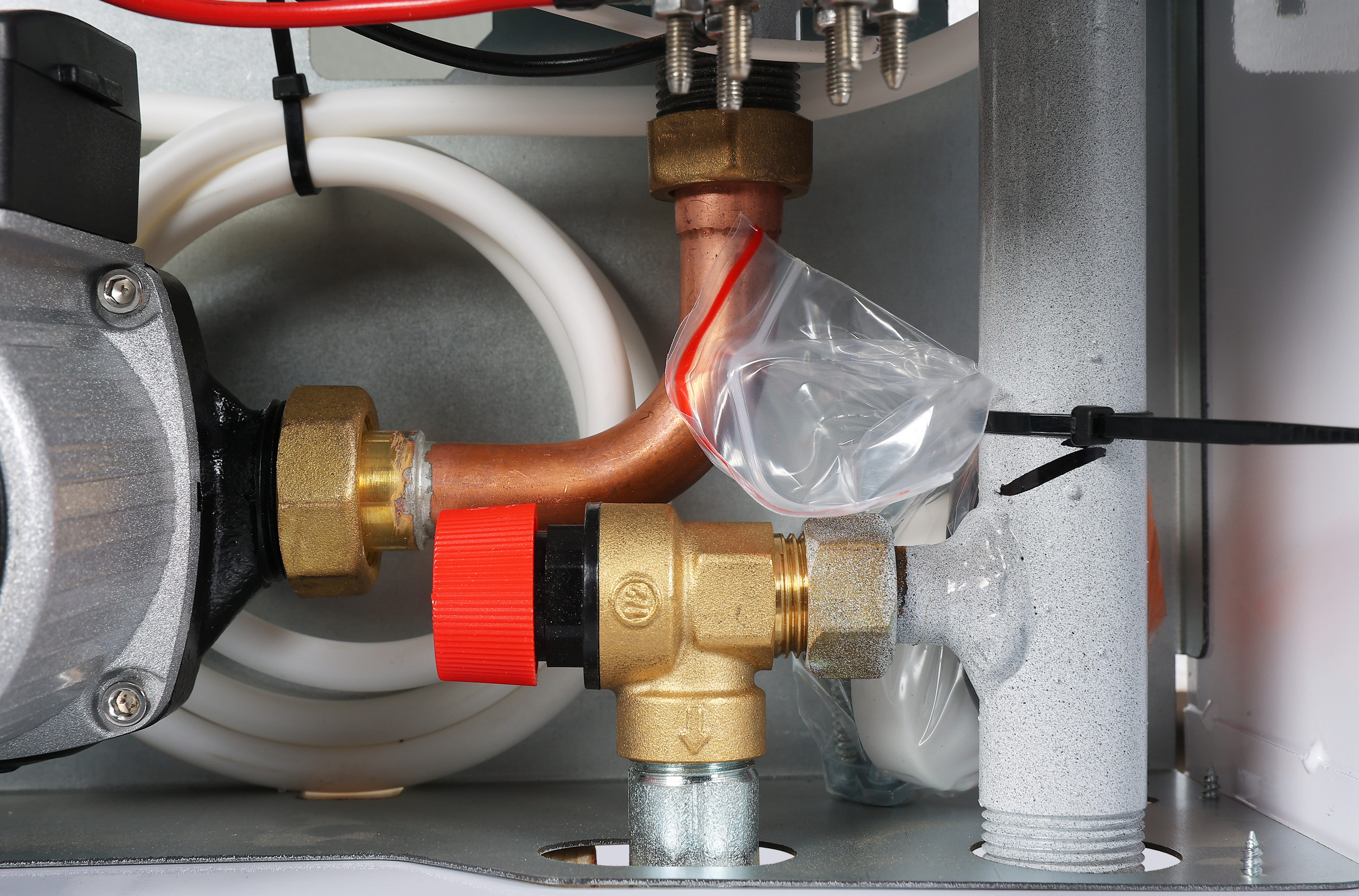

Группа безопасности: В комплектацию входят: Предохранительный клапан для сброса избыточного давления (срабатывает при 0,3 МПа / 3 бар), Автоматический воздухоотводчик для удаления воздушных пробок, Встроенный манометр для визуального контроля давления в системе, Реле минимального давления (датчик давления), отключающее котел при падении давления ниже 0,07 МПа (0,7 бар).
Колодка для подключения датчика давления: Предусмотрена возможность подключения внешнего датчика давления.

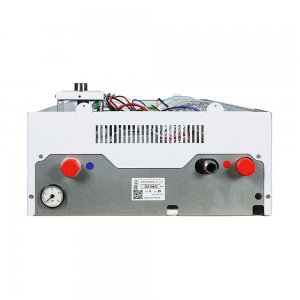

Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".
Режимы работы:
«ОТОПЛЕНИЕ»: Классический режим поддержания заданной температуры теплоносителя (диапазон от +8 до +85 °С).
«КОМНАТНЫЙ»: Режим поддержания комфортной температуры воздуха в помещении по сигналу от подключенного датчика температуры воздуха (входит в комплект). Диапазон регулировки — от +5 до +35 °С.
«УЛИЧНЫЙ» (погодозависимое регулирование): Автоматическое изменение температуры теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых. Датчик наружной температуры подключается дополнительно (в комплект не входит).
«ГВС»: Режим нагрева воды в бойлере косвенного нагрева для горячего водоснабжения. Работает в приоритете с другими режимами. Требуется подключение трехходового клапана и NTC-датчика (рекомендуется использовать модуль EVAN AQUA). Диапазон регулировки температуры ГВС — от +40 до +75 °С. Поддерживается функция «Антилегионелла» для еженедельной профилактики размножения бактерий.
Защита от перегрева: Аварийный самовозвратный термовыключатель отключает ТЭНы при превышении температуры теплоносителя 92±3°С. После остывания нагрев автоматически возобновляется.
Защита от низкого давления: Датчик минимального давления (реле давления) отключает котел при падении давления в системе ниже 0,07 МПа (0,7 бар).
Защита от избыточного давления: Предохранительный клапан защищает систему от превышения допустимого давления.
Защита от замерзания (режим «Антизамерзание»): При падении температуры теплоносителя ниже критического уровня котел автоматически включается для прогрева системы.
Защита от завоздушивания: Автоматический воздухоотводчик обеспечивает удаление воздушных пробок.
Контроль датчиков: При обрыве или коротком замыкании датчиков температуры на дисплей выводится соответствующее сообщение, а котел переходит в безопасный режим.

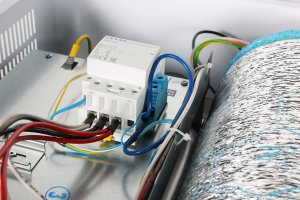

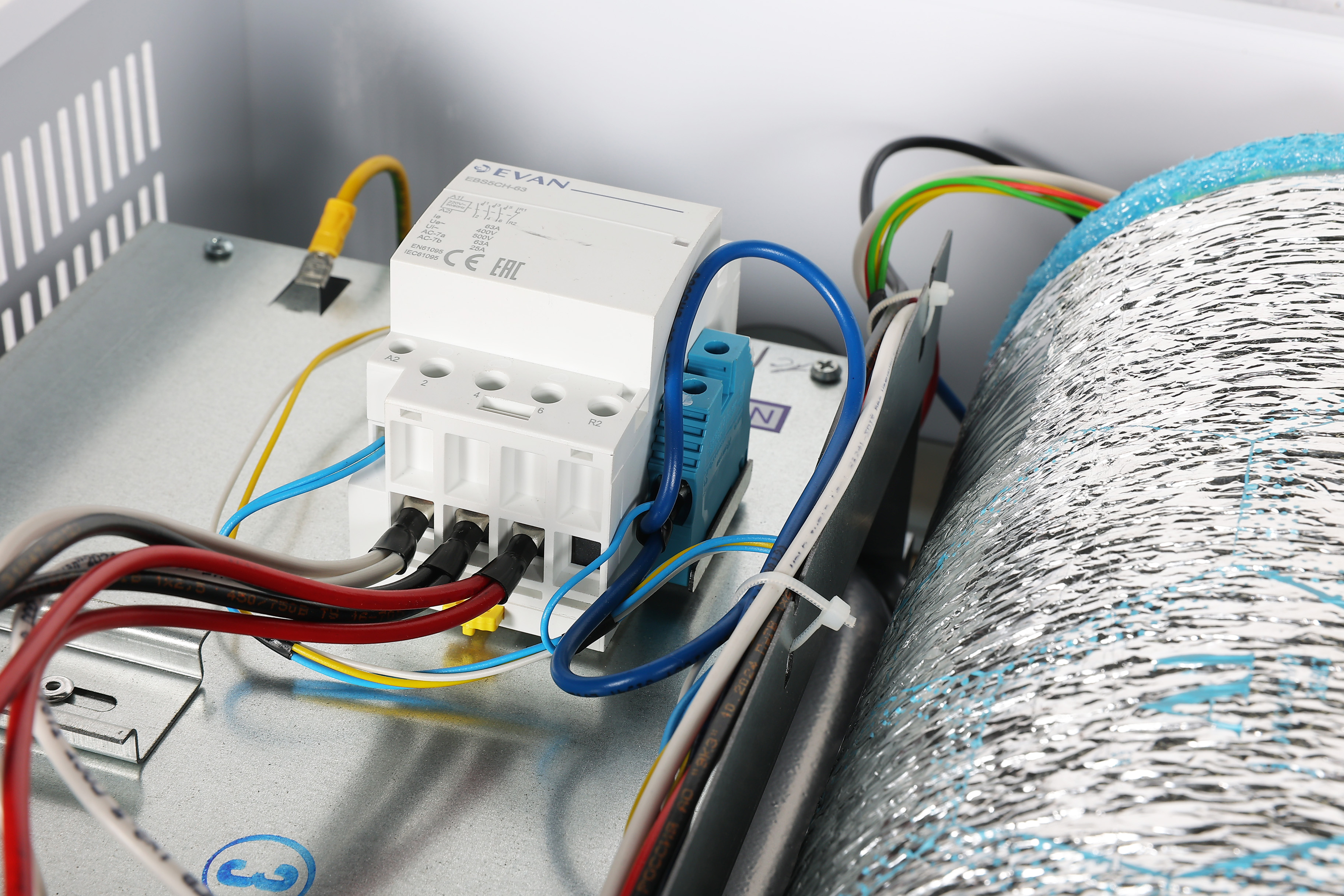

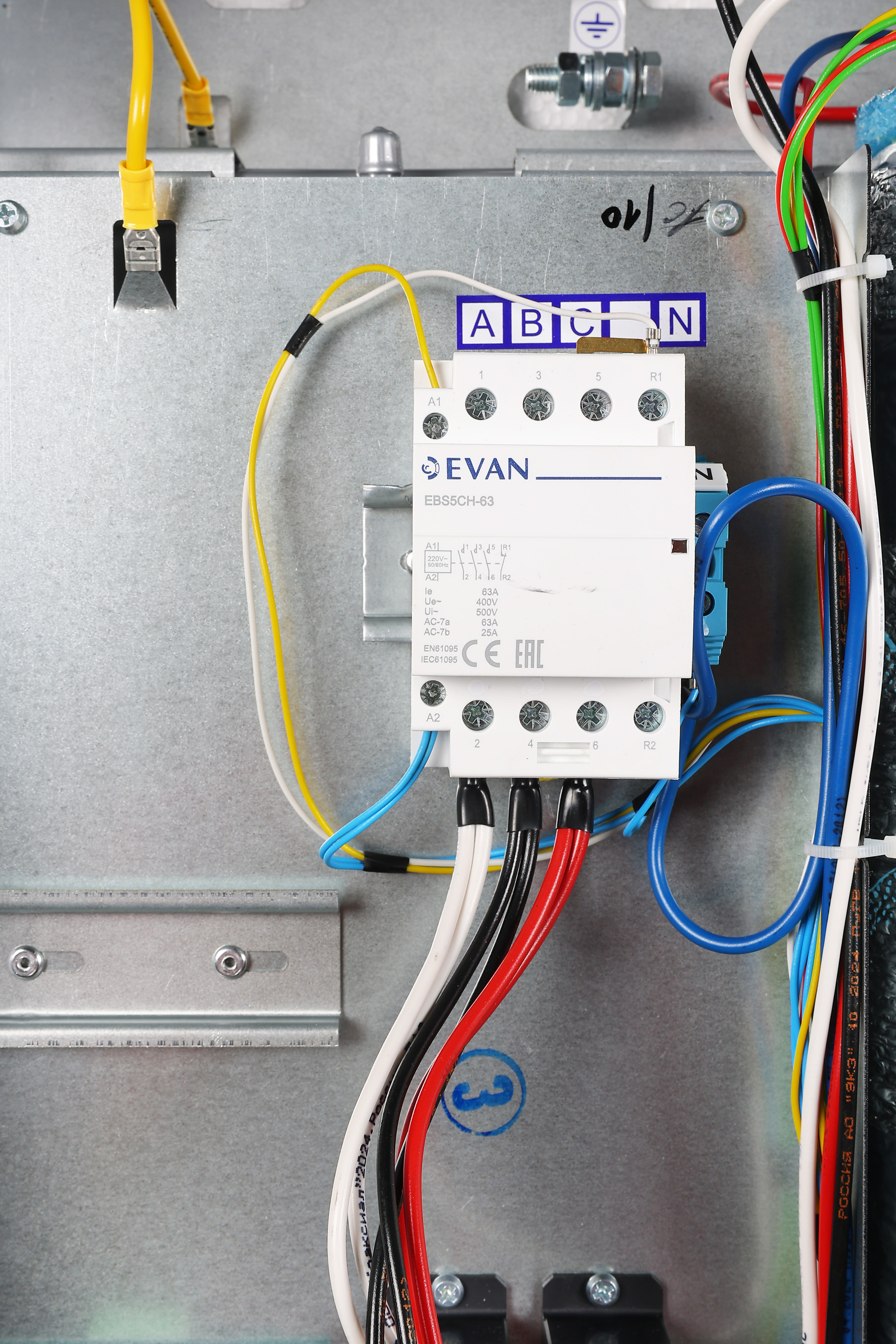

Встроенный модульный контактор: Обеспечивает надежную коммутацию нагрузки и дополнительный уровень защиты.

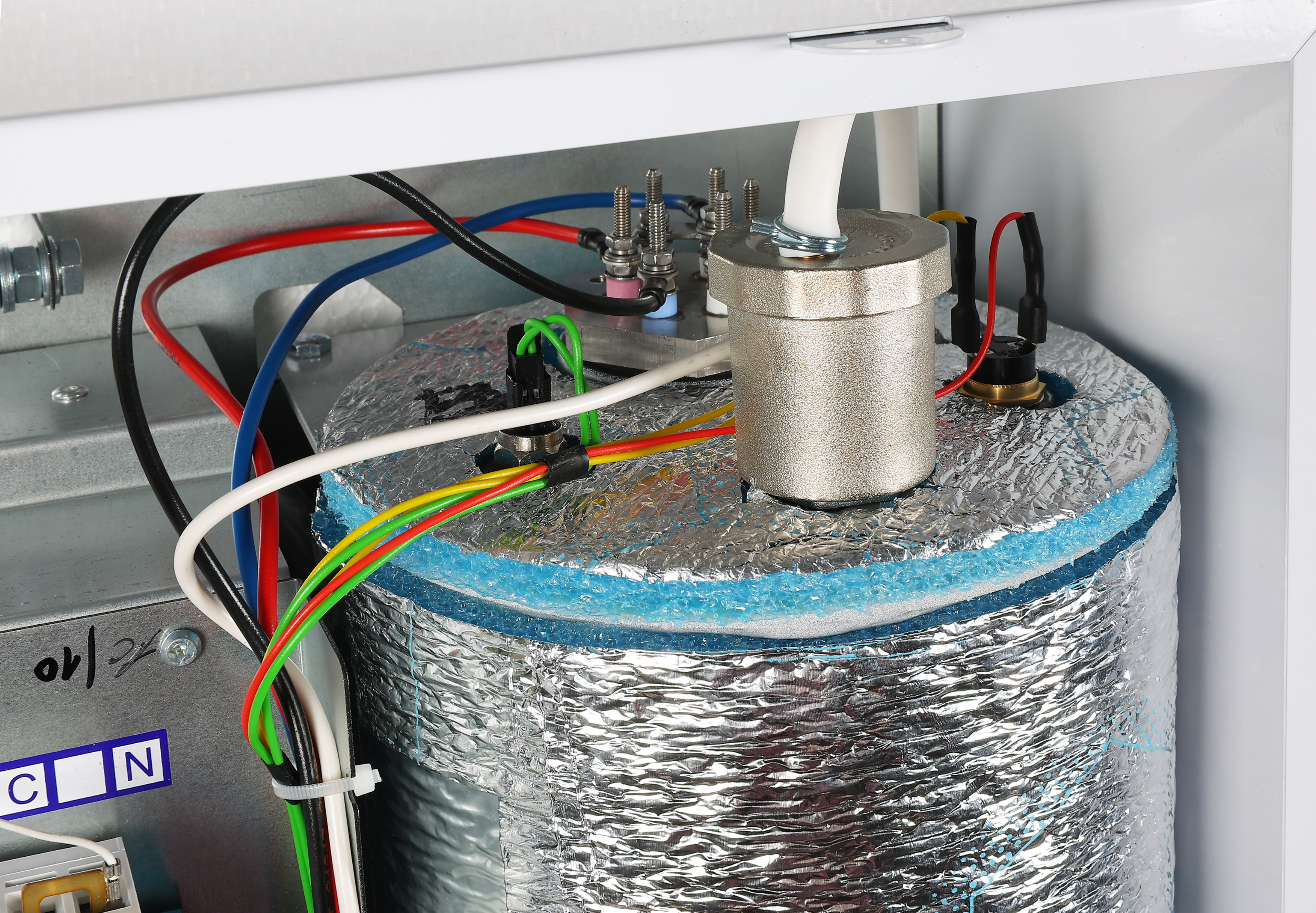

Высокая точность регулирования: Благодаря встроенному в колбу котла NTC-датчику температуры обеспечивается высокая точность поддержания заданных параметров.
Максимальное рабочее давление: Допустимое давление в системе отопления составляет 0,3 МПа (3 бар).
Требования к теплоносителю: Рекомендуется использовать питьевую воду. Допускается применение антифризов, сертифицированных для систем отопления.
Теплоизолированный корпус: Корпус из конструкционной стали с теплоизоляцией снижает теплопотери и предотвращает ожоги.
Закладная в комплекте: Для удобного и надежного настенного монтажа предусмотрена специальная закладная.
Датчик температуры воздуха в комплекте: В комплект поставки входит проводной датчик комнатной температуры для реализации режима «КОМНАТНЫЙ».
Комплектация: В поставку входят котел, закладная, комплект крепежа, датчик температуры воздуха, руководство по эксплуатации, сальник, перемычка для подключения к однофазной сети, ремкомплект (кольца, предохранители).
