Описание:

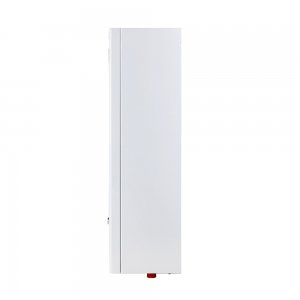

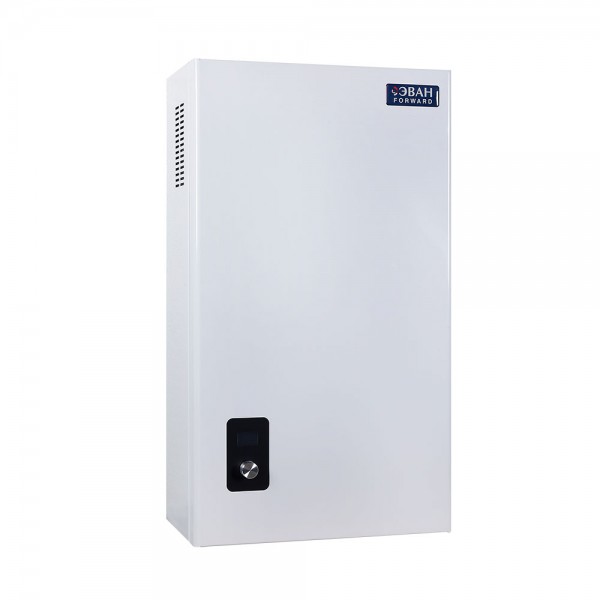

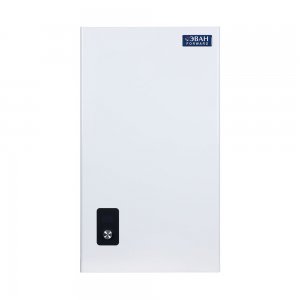

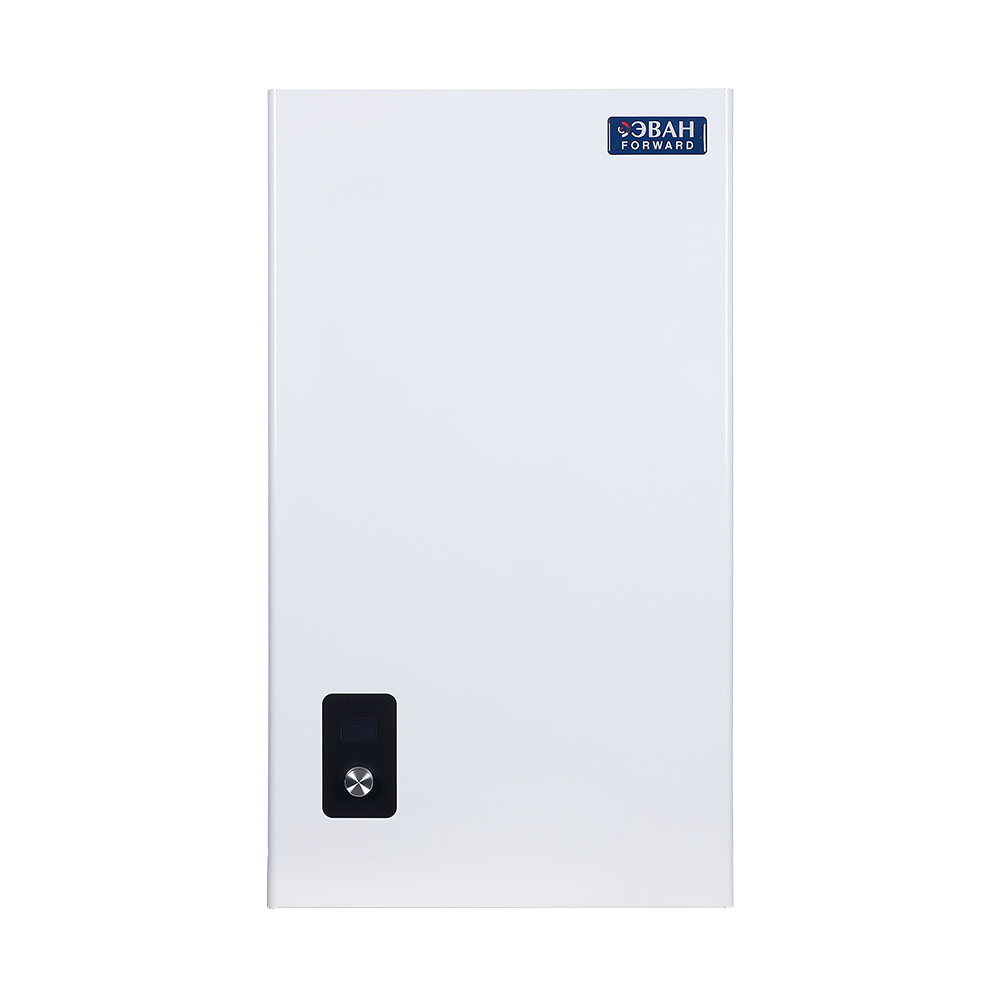

ЭВАН FORWARD-3 — это современный настенный электрокотел мощностью 3 кВт, представляющий собой полноценную мини-котельную с расширенными интеллектуальными возможностями. Модель относится к линейке «FORWARD» и предназначена для отопления жилых и коммерческих помещений площадью до 30 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, легко интегрируется в системы «умного дома» благодаря поддержке протоколов OpenTherm и ModBus.

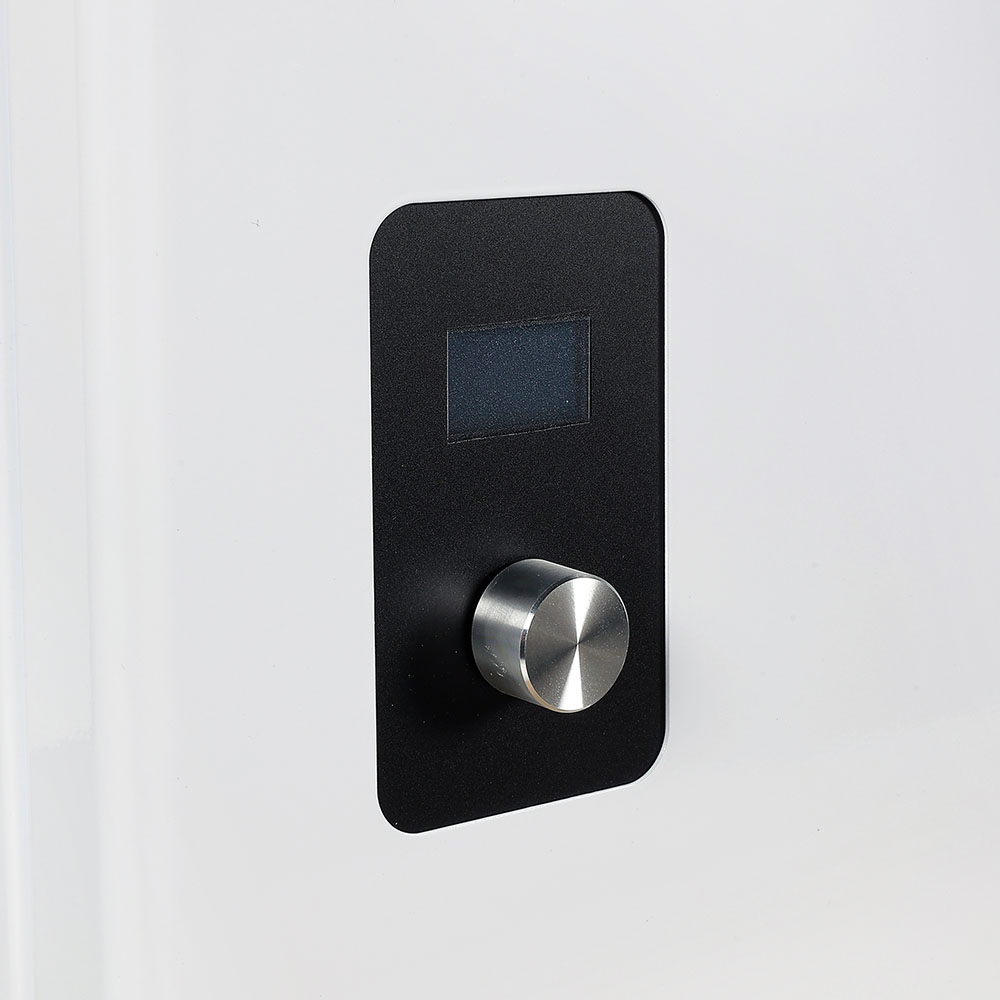

Цифровой интерфейс с поворотным энкодером: Котел оснащен удобной ручкой регулировки, совмещенной с кнопкой, и информативным дисплеем. Управление осуществляется путем поворота и нажатия ручки, что позволяет легко навигировать по меню и настраивать параметры.
Поддержка протоколов «умного дома»: Котел может быть интегрирован в систему «умного дома» благодаря поддержке протоколов OpenTherm и ModBus RTU. Это позволяет подключать внешние контроллеры (например, MyHeat SMART) для расширенного управления, в том числе дистанционного через интернет.
Внешнее управление: Предусмотрена возможность подключения внешнего термостата или контроллера через специальную колодку. В настройках можно выбрать тип внешнего управления (OpenTherm, ModBus или обычный термостат).
Резервный режим: Котел может работать в режиме «РЕЗЕРВ», когда он находится в ожидании и включается только при неисправности основного котла (например, газового). В этом режиме реализована функция антизамерзания: при падении температуры теплоносителя до 8°С нагрев автоматически включается, при достижении 10°С — выключается.
Автономная работа: При отключении и последующем восстановлении электропитания котел автоматически возобновляет работу в ранее выбранном режиме со всеми сохраненными настройками.
Самодиагностика: Система автоматически отслеживает состояние датчиков и узлов, выводя на дисплей текстовые сообщения о неисправностях.
Статистика работы: Котел ведет учет потребляемой электроэнергии (расход за час работы указан в характеристиках).
Автоматическое управление мощностью: Количество работающих ТЭНов определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий (при использовании уличного датчика).
Ограничение максимальной мощности: В настройках котла предусмотрена возможность программного ограничения максимальной потребляемой мощности. Это уменьшает количество включаемых ТЭНов и позволяет адаптировать котел под возможности электросети или для работы в многотарифной системе.

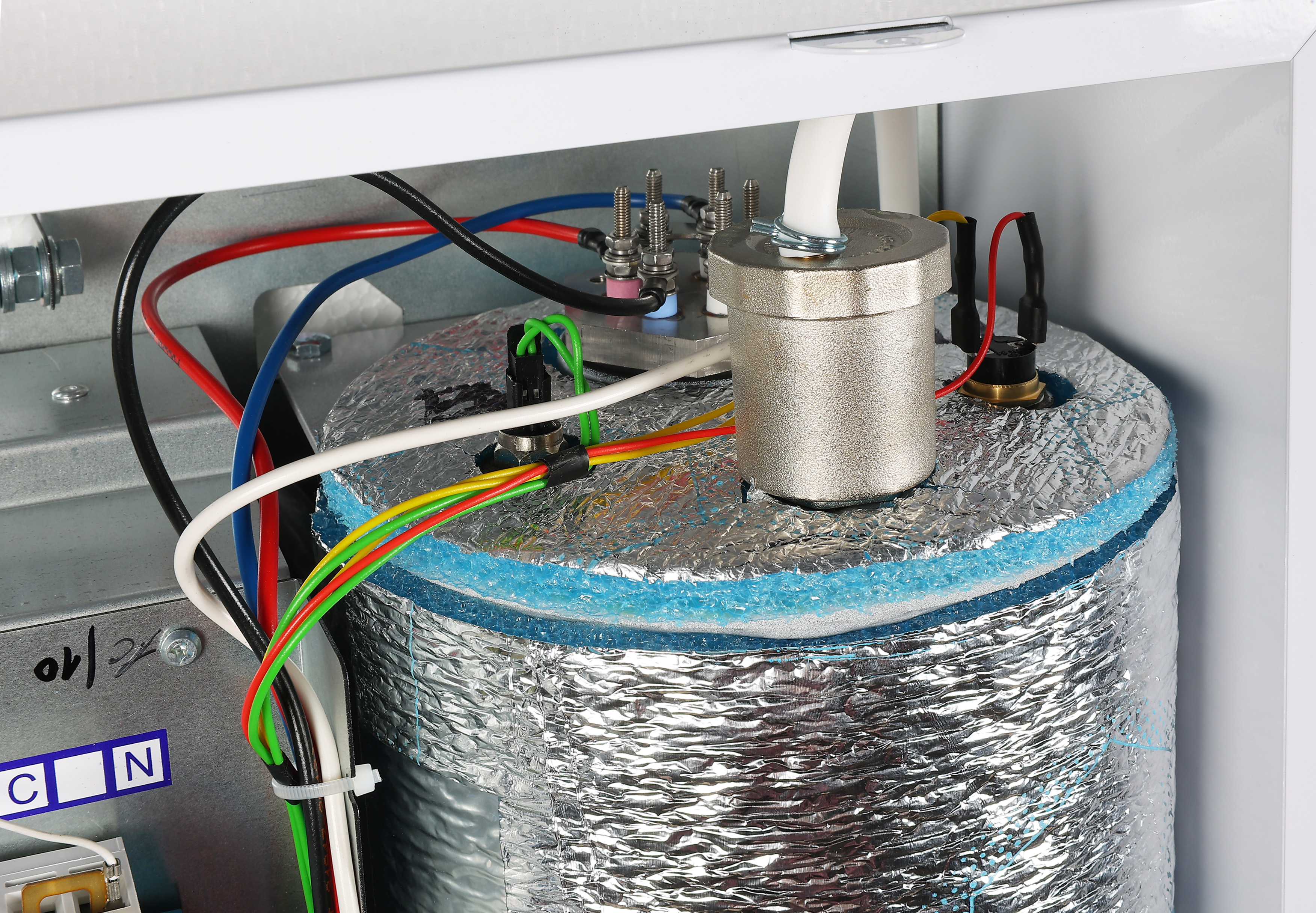

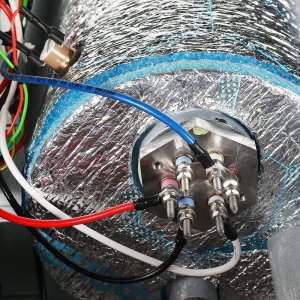

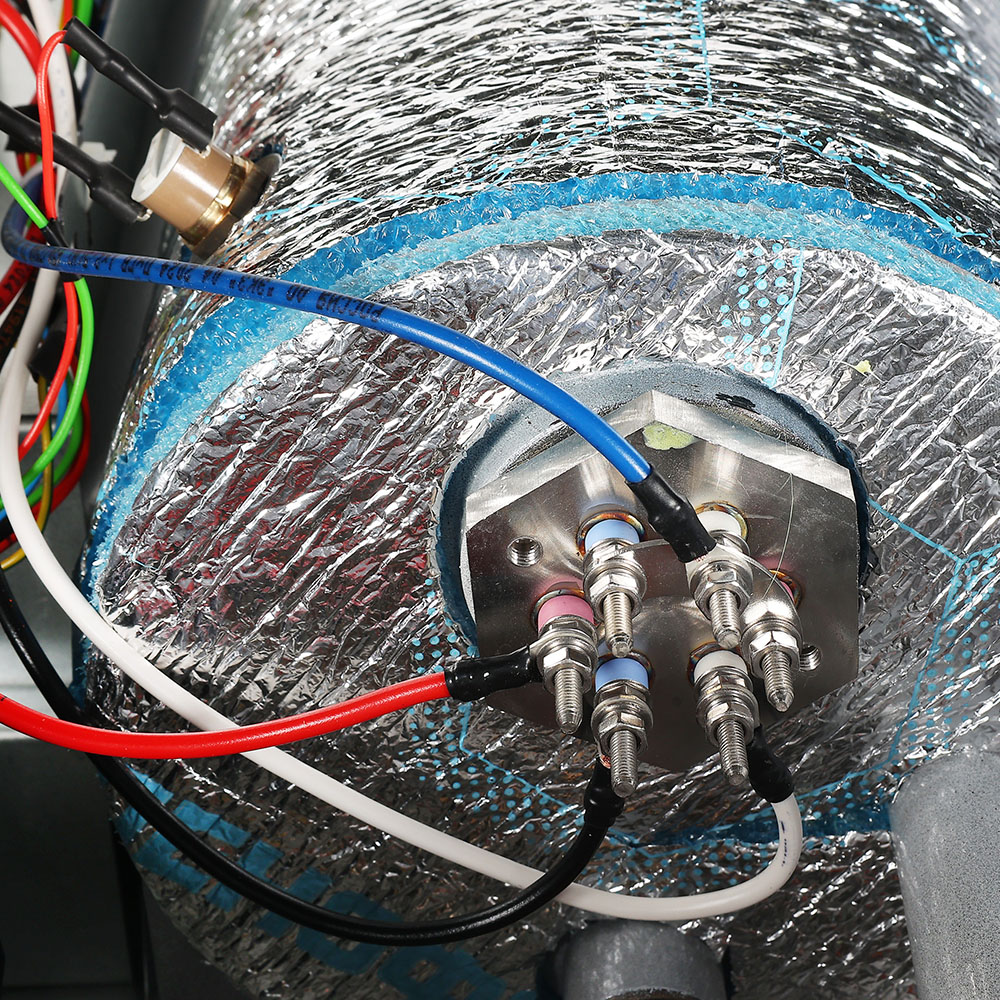

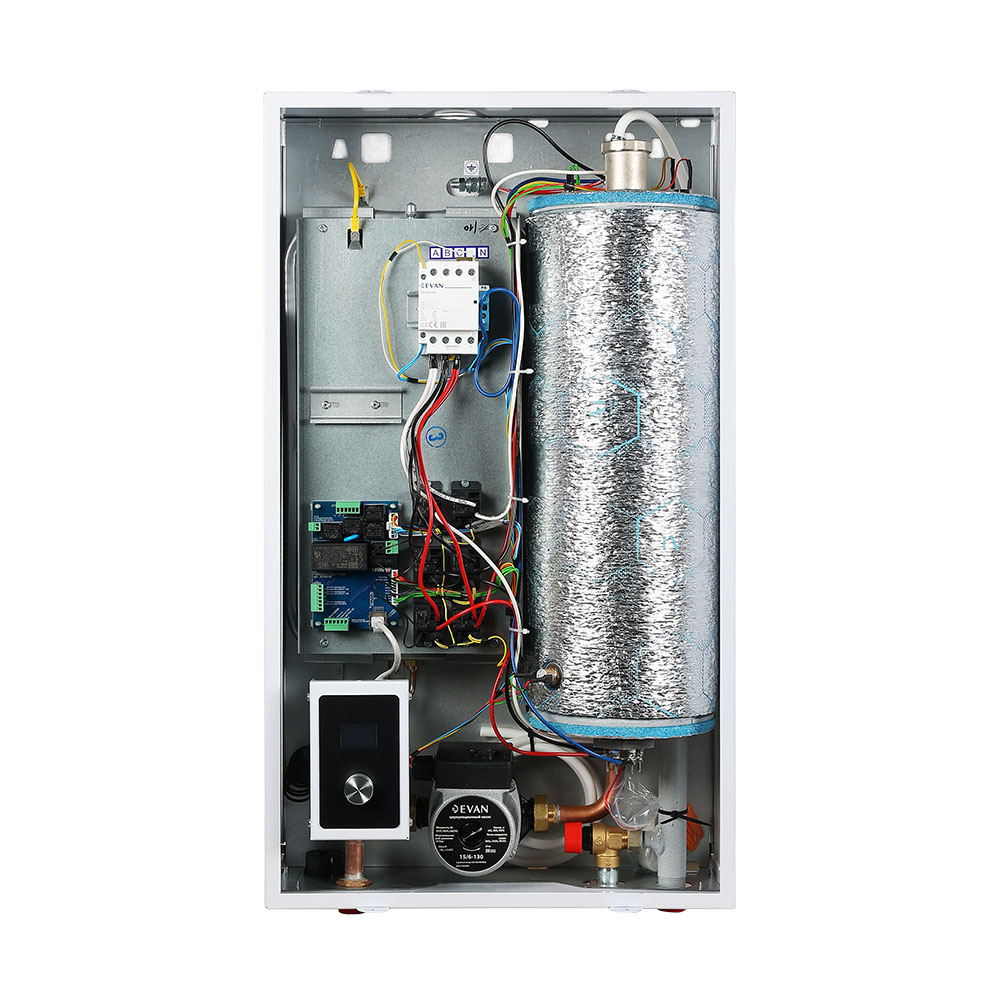

Качественные ТЭНы из нержавеющей стали: В котле используются надежные и долговечные нагревательные элементы, устойчивые к коррозии. Их количество для модели FORWARD-3 составляет 3 ТЭНа (по 1 кВт), что обеспечивает 3 ступени мощности.
Универсальное питание (220/380 В): Модель мощностью 3 кВт может подключаться как к стандартной однофазной сети 220 В, так и к трехфазной 380 В . Для подключения к однофазной сети в комплекте предусмотрена перемычка.
Защита электроники: Для защиты чувствительной электроники от скачков напряжения рекомендуется подключать котел через стабилизатор или ИБП (предусмотрен специальный разъем).
Высокий КПД: Коэффициент полезного действия составляет 99%.

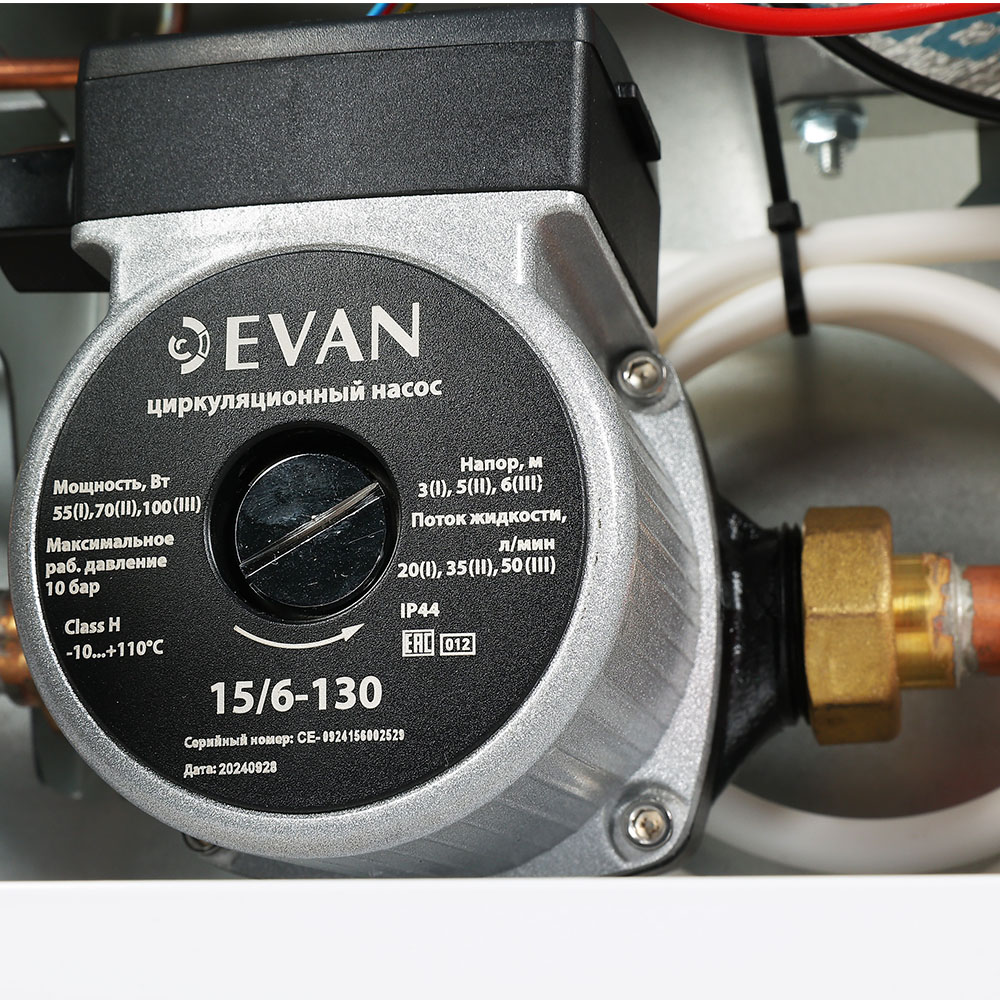

Циркуляционный насос: Встроенный насос обеспечивает принудительную циркуляцию теплоносителя. Предусмотрена настройка времени выбега насоса (от 0 до 60 минут), что позволяет организовать периодическую работу насоса для экономии электроэнергии.
Расширительный бак: Мембранный бак объемом 8 литров компенсирует тепловое расширение воды при нагреве . Начальное давление в баке — 0,15 МПа (1,5 бар).

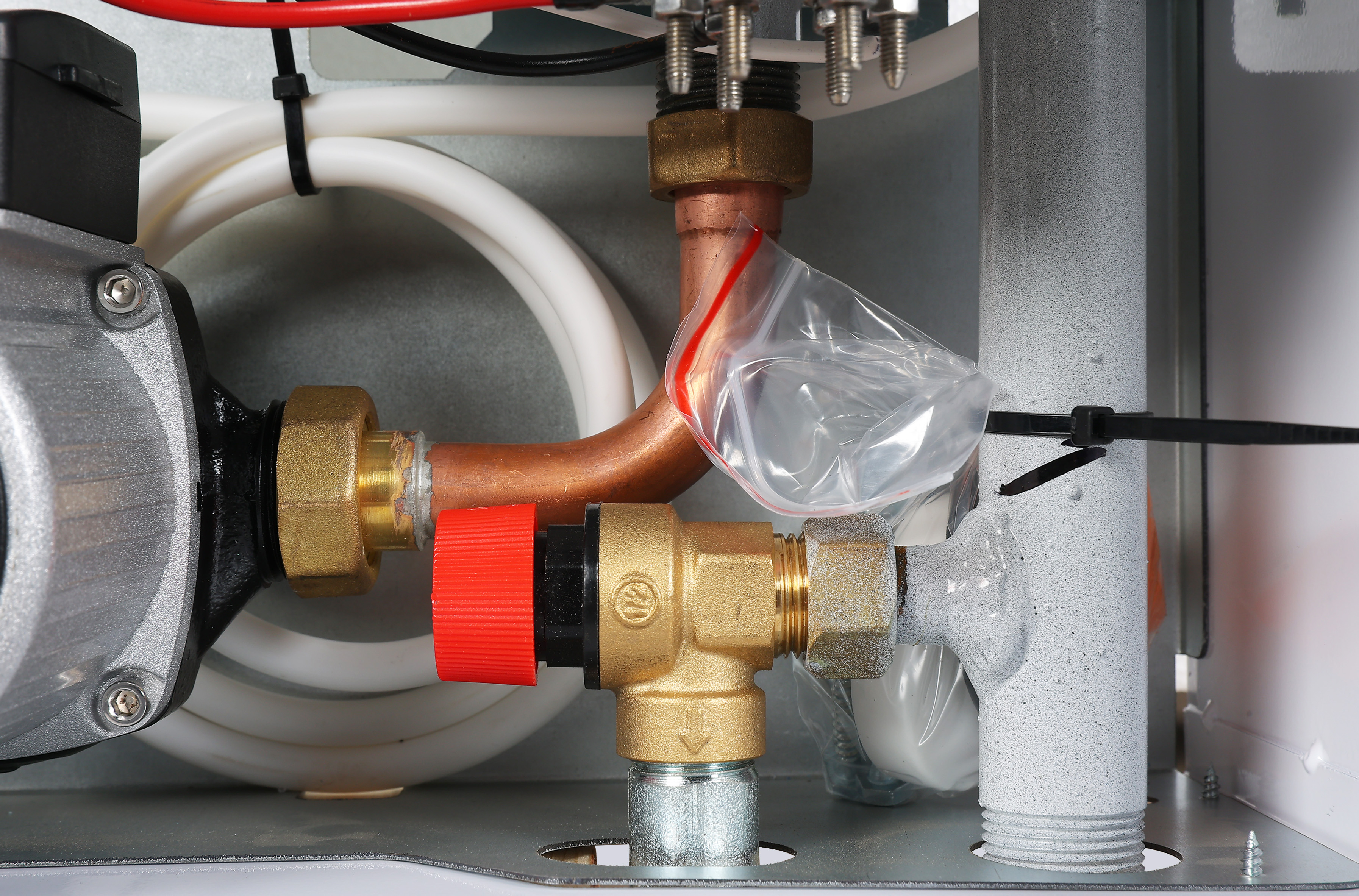

Группа безопасности: В комплектацию входят: Предохранительный клапан (срабатывает при 0,3 МПа / 3 бар), Автоматический воздухоотводчик для удаления воздушных пробок, Манометр для визуального контроля давления в системе, Датчик минимального давления (реле давления), отключающий котел при падении давления ниже 0,07 МПа (0,7 бар).

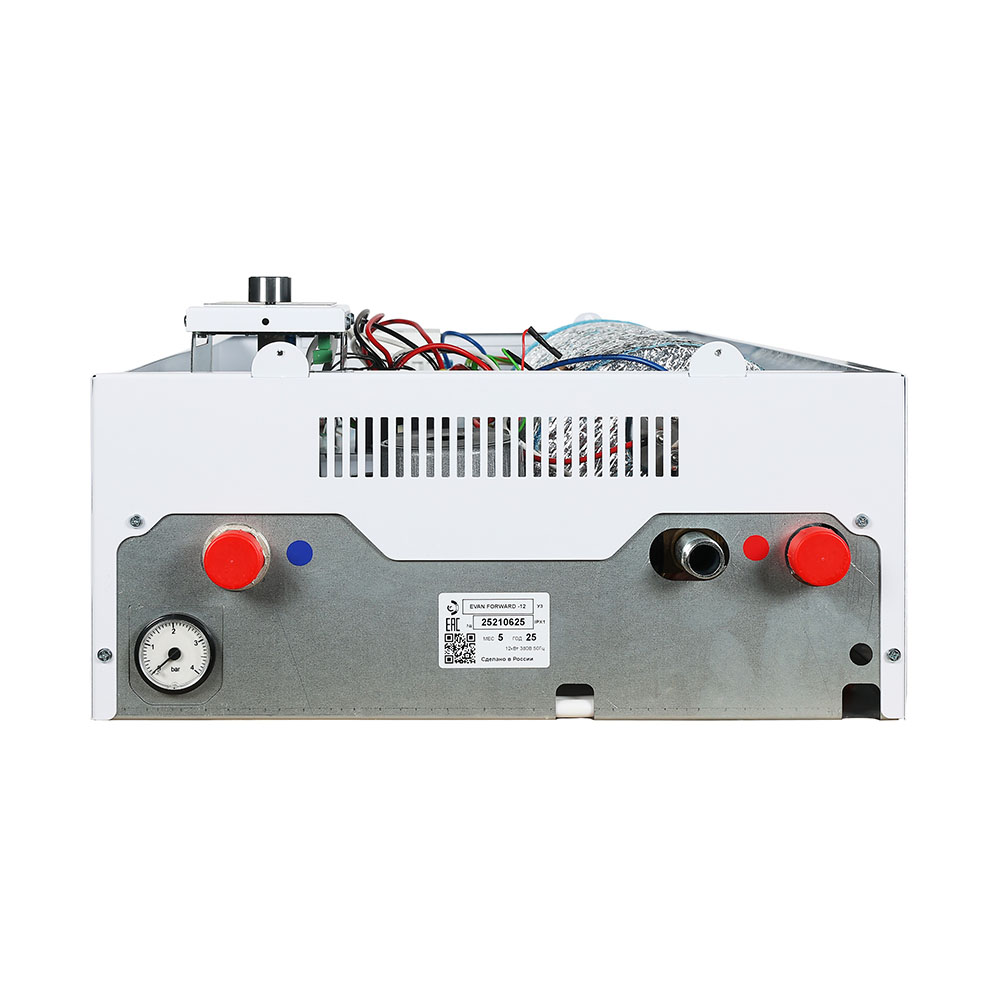

Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".
Режимы работы:
«ОТОПЛЕНИЕ»: Классический режим поддержания заданной температуры теплоносителя (диапазон от +8 до +85 °С) . Заводская настройка — 70 °С.
«КОМНАТНЫЙ»: Режим поддержания комфортной температуры воздуха в помещении по сигналу от подключенного датчика температуры воздуха (входит в комплект). Диапазон регулировки — от +5 до +35 °С . Заводская настройка — 23 °С.
«УЛИЧНЫЙ» (погодозависимое регулирование): Автоматическое изменение температуры теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых. Датчик наружной температуры подключается дополнительно (в комплект не входит). Настройка кривой осуществляется выбором номера (заводская настройка — 40, что при 0°С на улице дает 40°С теплоносителя).
«ГВС»: Режим нагрева воды в бойлере косвенного нагрева для горячего водоснабжения . Работает в приоритете с другими режимами. Требуется подключение трехходового клапана и NTC-датчика (рекомендуется использовать модуль EVAN AQUA). Диапазон регулировки температуры ГВС — от +40 до +75 °С. На дисплее отображается текущая температура воды в бойлере (при подключении NTC) или состояние нагрева (при подключении термостата).
«РЕЗЕРВ»: Режим ожидания, при котором котел не греет, но готов включиться по внешнему сигналу (от основного котла или контроллера). При этом сохраняется функция антизамерзания.
Защита от перегрева: Аварийный самовозвратный термовыключатель отключает ТЭНы при превышении температуры теплоносителя 92±3°С. После остывания нагрев автоматически возобновляется (при условии устранения причины перегрева).
Защита от низкого давления: Датчик минимального давления (реле давления) отключает котел при падении давления в системе ниже 0,07 МПа (0,7 бар). На дисплее появляется сообщение «НИЗКОЕ ДАВЛЕНИЕ». После восстановления давления работа автоматически возобновляется.
Защита от замерзания: В режиме «РЕЗЕРВ» и, вероятно, в других режимах при простое котел контролирует температуру теплоносителя. При падении до 8°С включается нагрев, при достижении 10°С — выключается.
Защита от сухого хода: Обеспечивается реле давления и контроллером.
Контроль датчиков: При обрыве или коротком замыкании датчиков температуры на дисплей выводится соответствующее сообщение, а котел переходит в безопасный режим (например, при неисправности датчика температуры воздуха продолжает работать по температуре теплоносителя).
Защита электроники: Предусмотрен предохранитель 3,15 А (в ремкомплекте) для защиты цепей управления (насос, контактор, клапан).

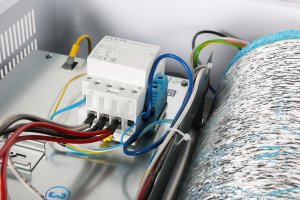

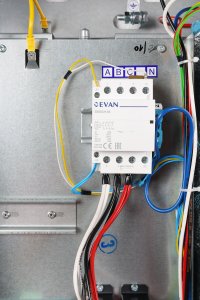

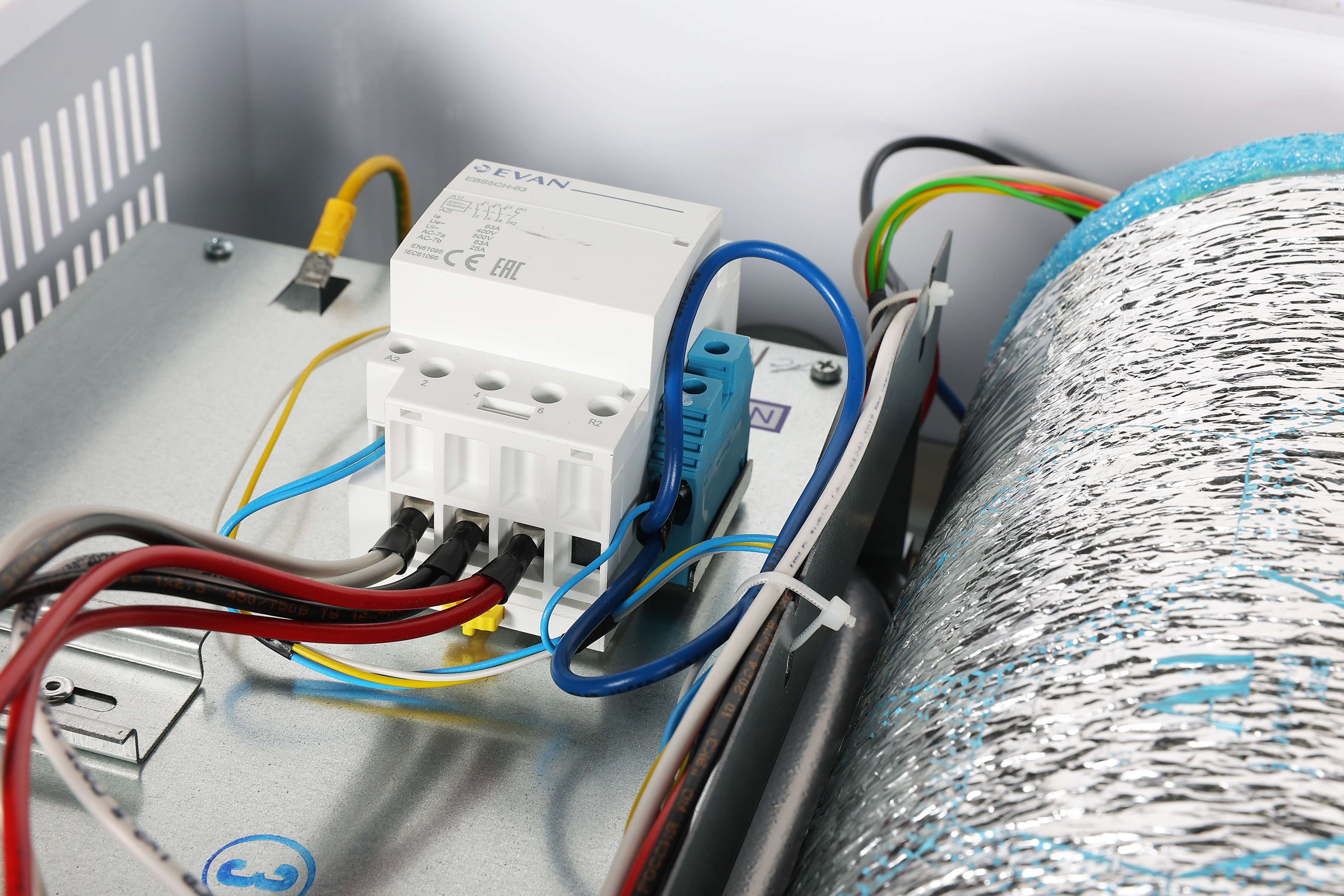

Надежная коммутация: Система управления нагревом оснащена электромагнитным контактором, который при срабатывании защиты полностью отключает питание ТЭНов.
Максимальное рабочее давление: Допустимое давление в системе отопления составляет 0,12-0,26 МПа (1,2-2,6 бар), максимальное давление опрессовки — не выше 0,4 МПа (4 бар).
Требования к теплоносителю: Рекомендуется использовать питьевую воду с жесткостью не более 7 мг/дм³, pH 6-9. Допускается применение антифризов на основе этиленгликоля (соотношение с водой не более 1:1).
Встроенный манометр: Расположен в нижней части корпуса для удобного контроля давления .

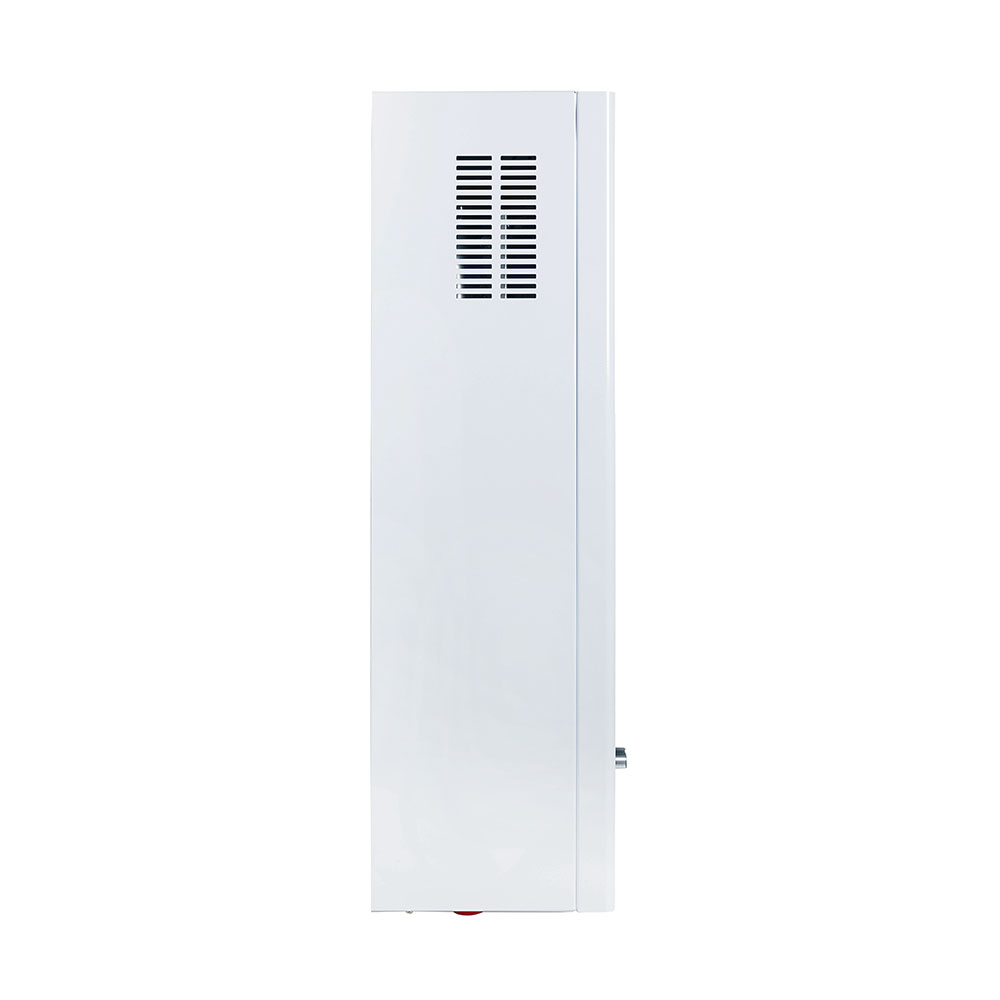

Теплоизоляция: Корпус обеспечивает снижение теплопотерь и безопасность при касании.
Комплектация: В поставку входят закладная для настенного монтажа, комплект крепежа, проводной датчик комнатной температуры, сальник, перемычка для подключения к однофазной сети (для моделей 3-9 кВт), ремкомплект (кольца уплотнительные, предохранители).
