Описание:

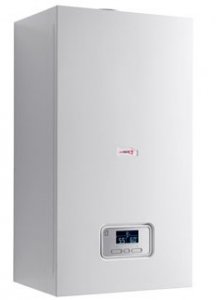

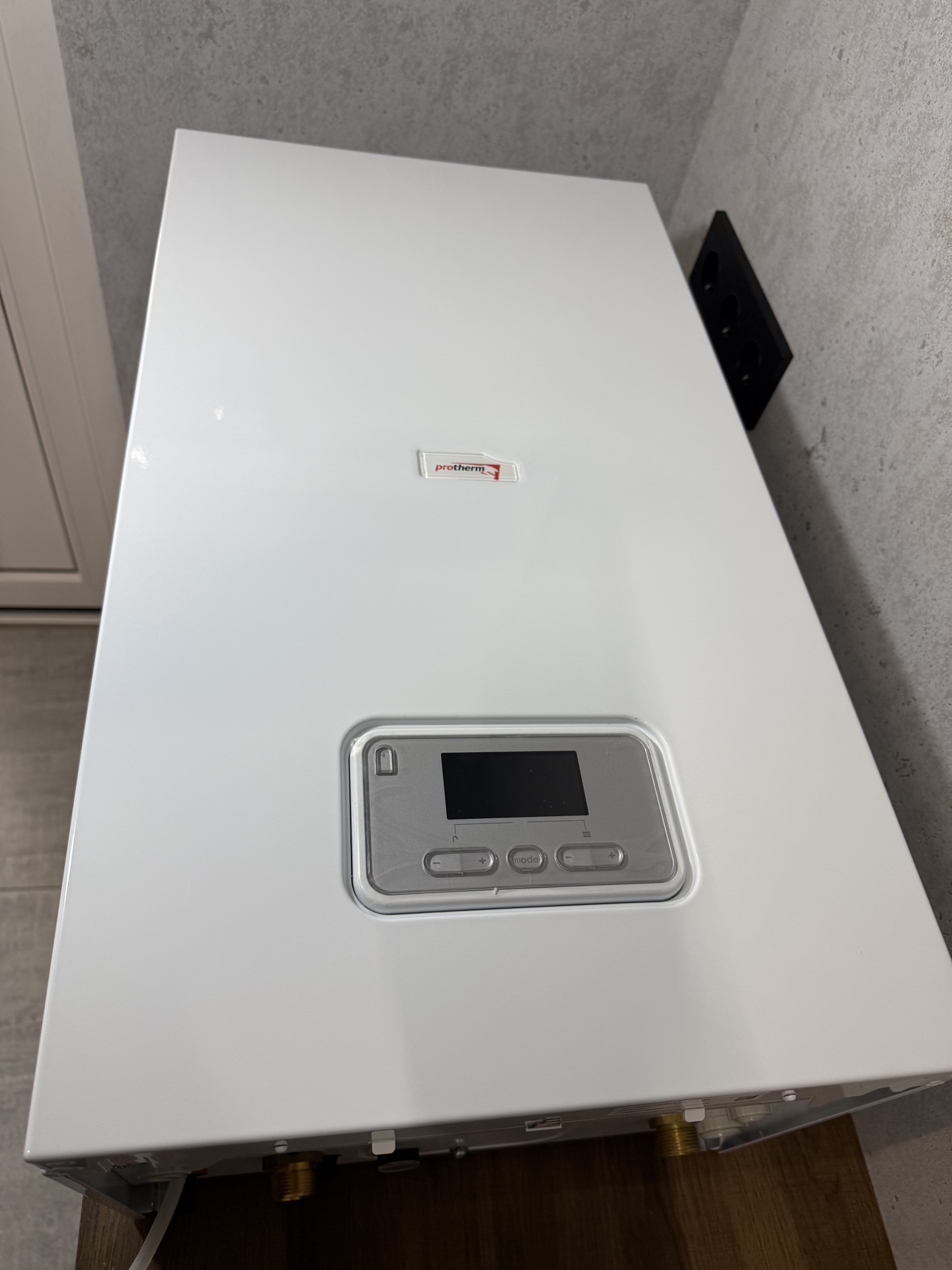

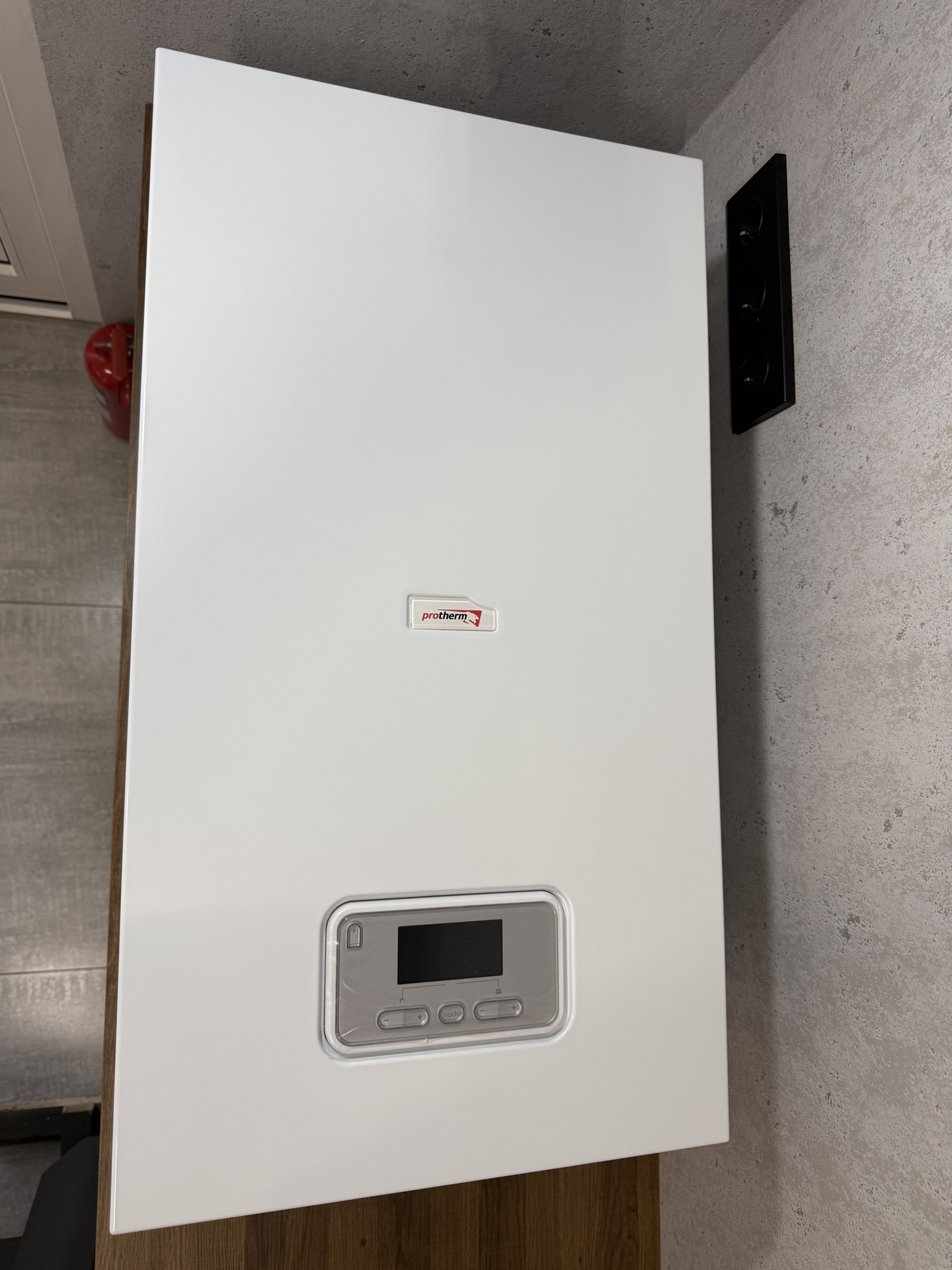

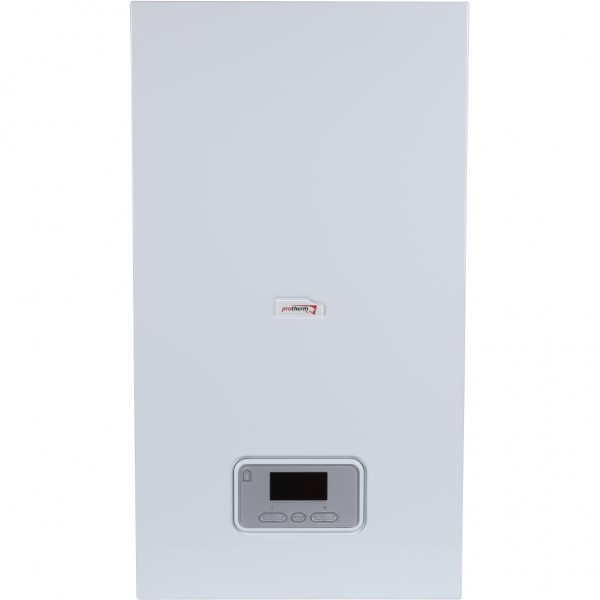

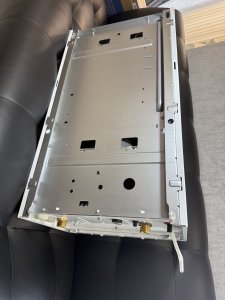

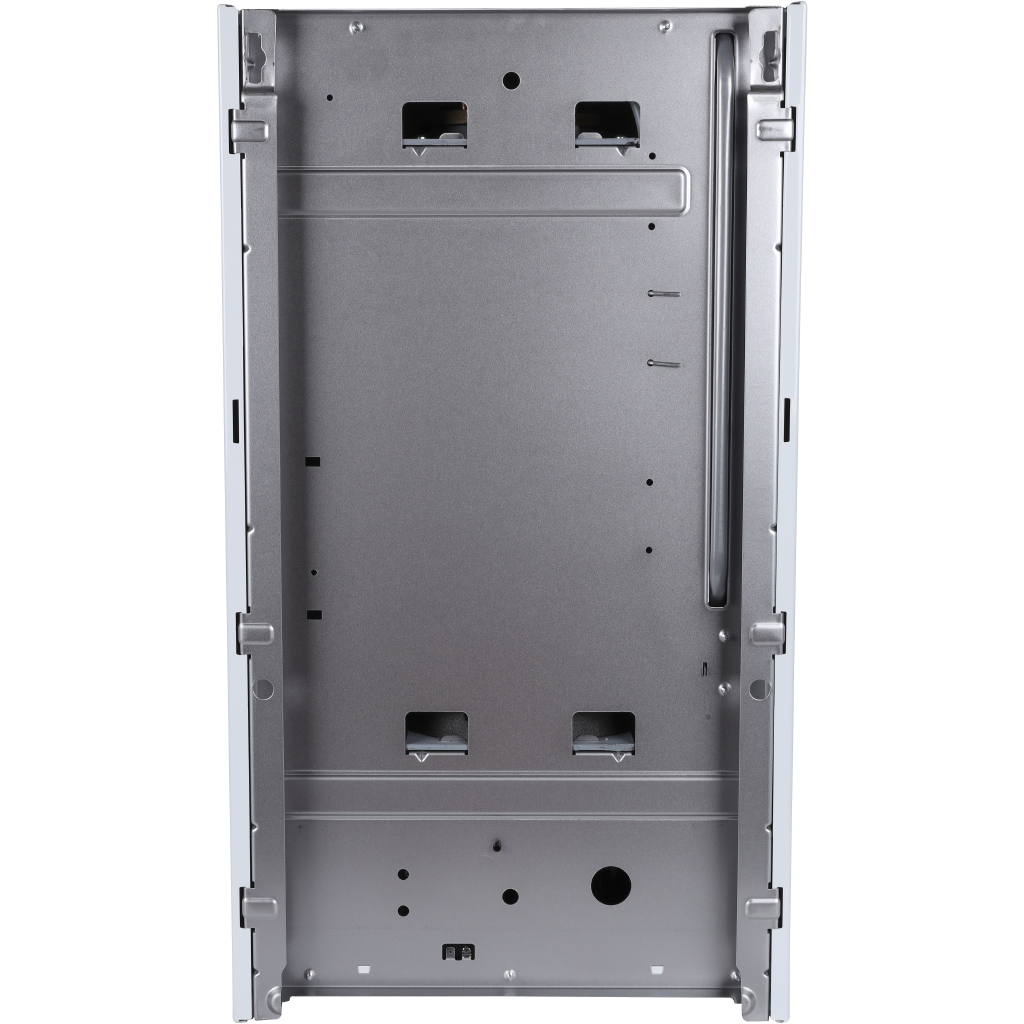

Protherm Ray 9 KE/14 — это современный настенный электрический котел мощностью 9 кВт, предназначенный для использования в качестве теплогенератора в замкнутых системах отопления и (при подключении внешнего накопителя) для приготовления горячей воды. Модель ориентирована на отопление квартир, частных домов и небольших коммерческих помещений площадью до 90 м². Благодаря продуманной конструкции, электронному управлению и возможности интеграции с внешними устройствами, котел обеспечивает высокий уровень комфорта, энергоэффективности и безопасности.
Нагрев и ступени мощности: Котел оснащен двумя ТЭНами мощностью 3 кВт и 6 кВт (общая мощность 9 кВт). Управление мощностью осуществляется с помощью контакторов и электронной платы, что позволяет гибко регулировать теплопроизводительность в зависимости от потребности. Минимальная ступень включения составляет 1 кВт, что обеспечивает точную подстройку под теплопотери в межсезонье и экономию электроэнергии.
Подключение к электросети: Модель рассчитана на подключение к трехфазной сети напряжением 3x230/400 В + N + PE, 50 Гц. Максимальный потребляемый ток составляет 3x14 А, номинальный ток предохранителя – 16 А. Для моделей 6 и 9 кВт предусмотрена возможность подключения к однофазной сети с помощью специальной перемычки (входит в комплект), что упрощает установку в домах без трехфазного ввода.
Двухтарифный режим: Котел поддерживает работу с двухтарифным учетом электроэнергии. Для активации режима необходимо снять перемычку на клемме X2 и подключить контакт приемника управляющего сигнала от энергоснабжающей организации. В периоды действия льготного тарифа котел может нагревать теплоноситель или накопитель ГВС с полной мощностью, аккумулируя тепло для использования в часы пиковых нагрузок.
Ограничитель мощности: Предусмотрена возможность подключения внешнего реле сброса нагрузки (через клеммы X17). При превышении допустимой потребляемой мощности зданием реле автоматически снижает мощность котла, предотвращая перегрузку сети.
Каскадное соединение: Для увеличения общей мощности допускается соединение нескольких котлов в каскад (до 28 кВт). Управление каскадом осуществляется через комнатный регулятор, подключаемый к первому прибору.
Внутри корпуса котла смонтированы все ключевые элементы гидравлической системы, что делает его полноценной мини-котельной:
Циркуляционный насос: Установлен 2-ступенчатый насос системы отопления, обеспечивающий принудительную циркуляцию теплоносителя. Насос имеет две фиксированные частоты вращения, что позволяет адаптировать производительность под конкретную систему. Остаточный напор при номинальном расходе (774 л/ч) составляет 40 кПа (4,0 м вод. ст.).
Расширительный бак: Встроенный мембранный расширительный бак объемом 8 литров компенсирует тепловое расширение воды, поддерживая стабильное давление в системе. Давление на входе бака должно быть на 0,2 бар выше статического напора.

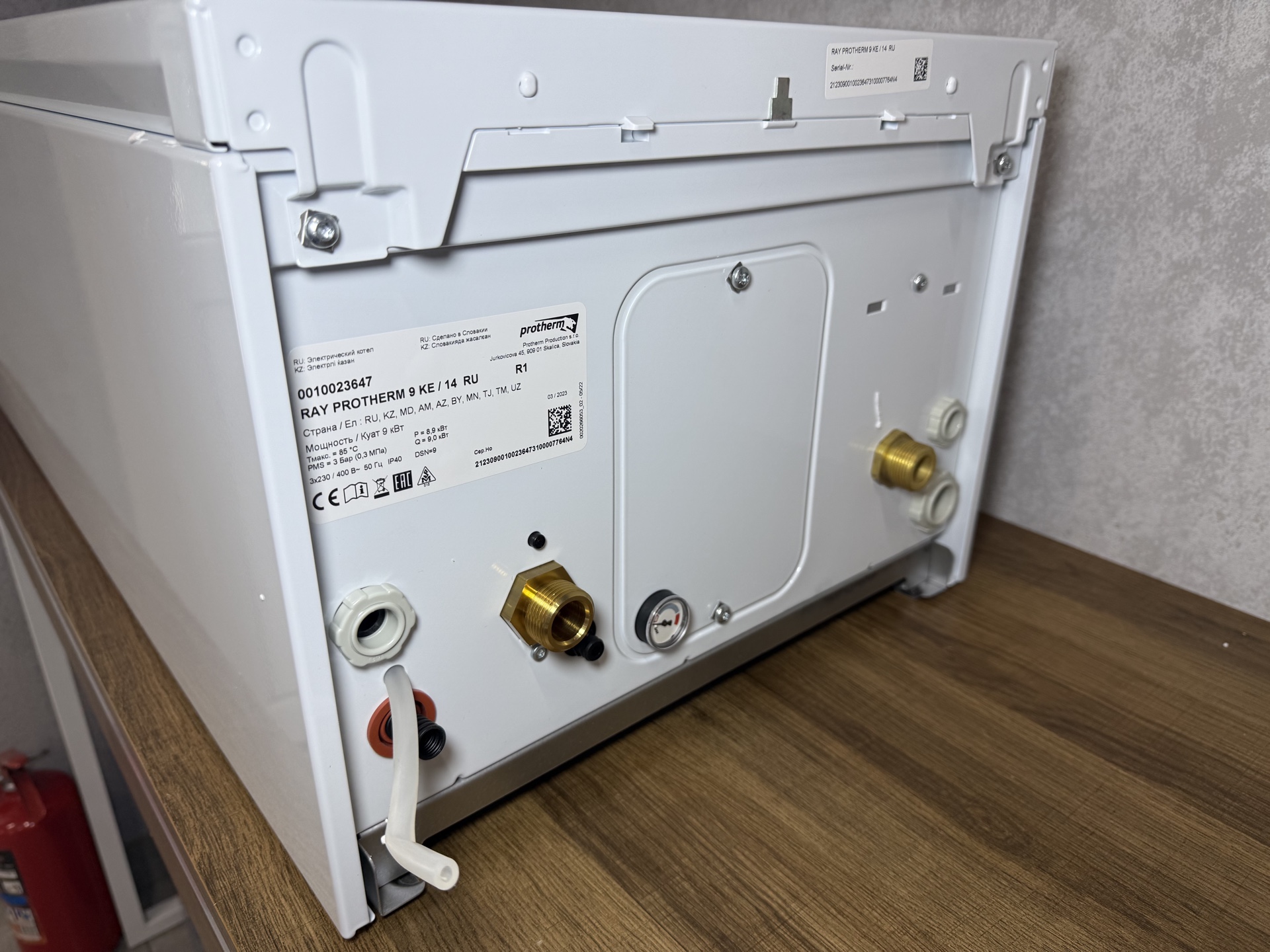

Группа безопасности: В конструкцию входят предохранительный клапан (настроен на макс. давление 3 бар), автоматический воздухоотводчик и манометр для визуального контроля давления. Слив из предохранительного клапана выведен наружу через штуцер.
Теплообменник: Выполнен из стали, обеспечивает эффективный нагрев теплоносителя.
Датчики температуры: Встроены датчики NTC на подающей линии и для подключения внешнего накопителя ГВС.

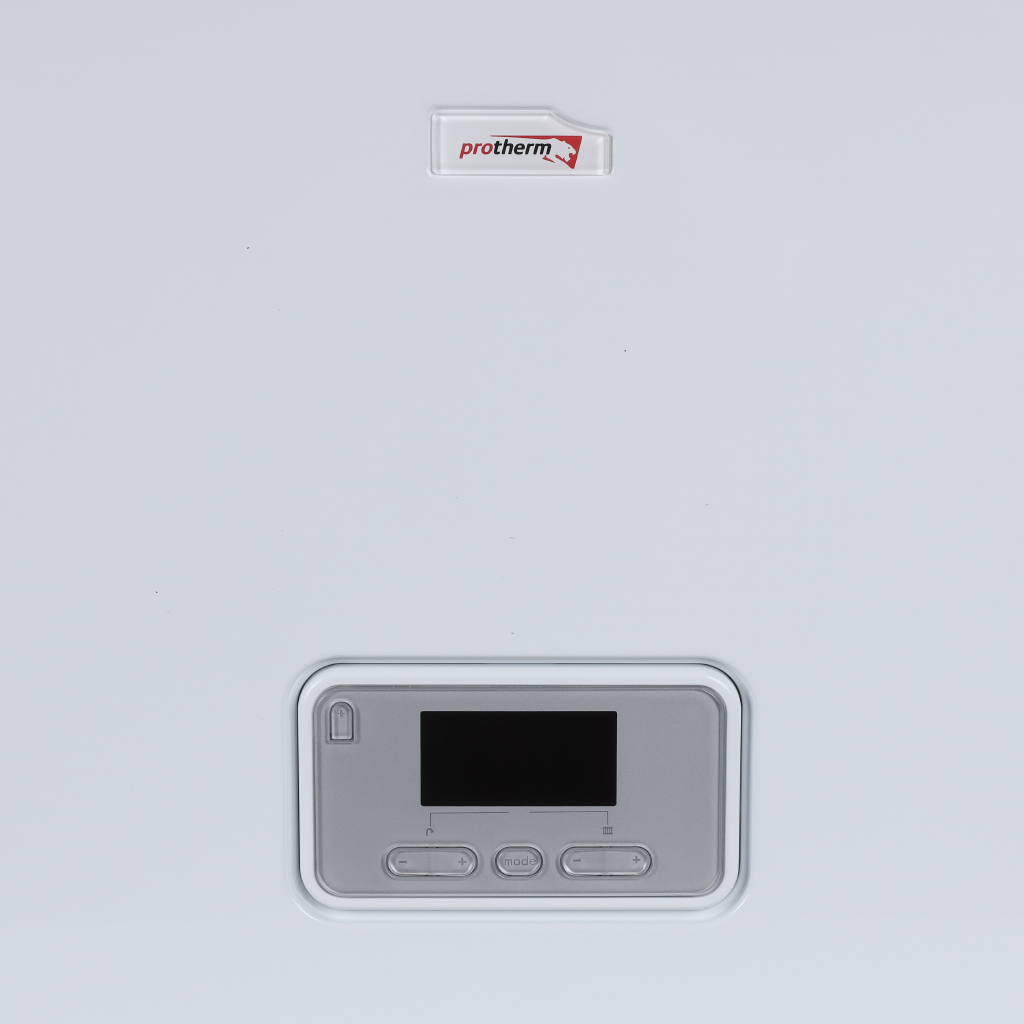

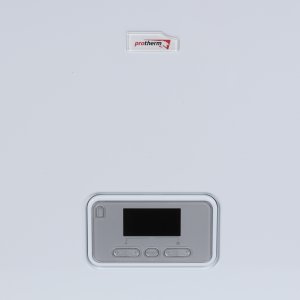

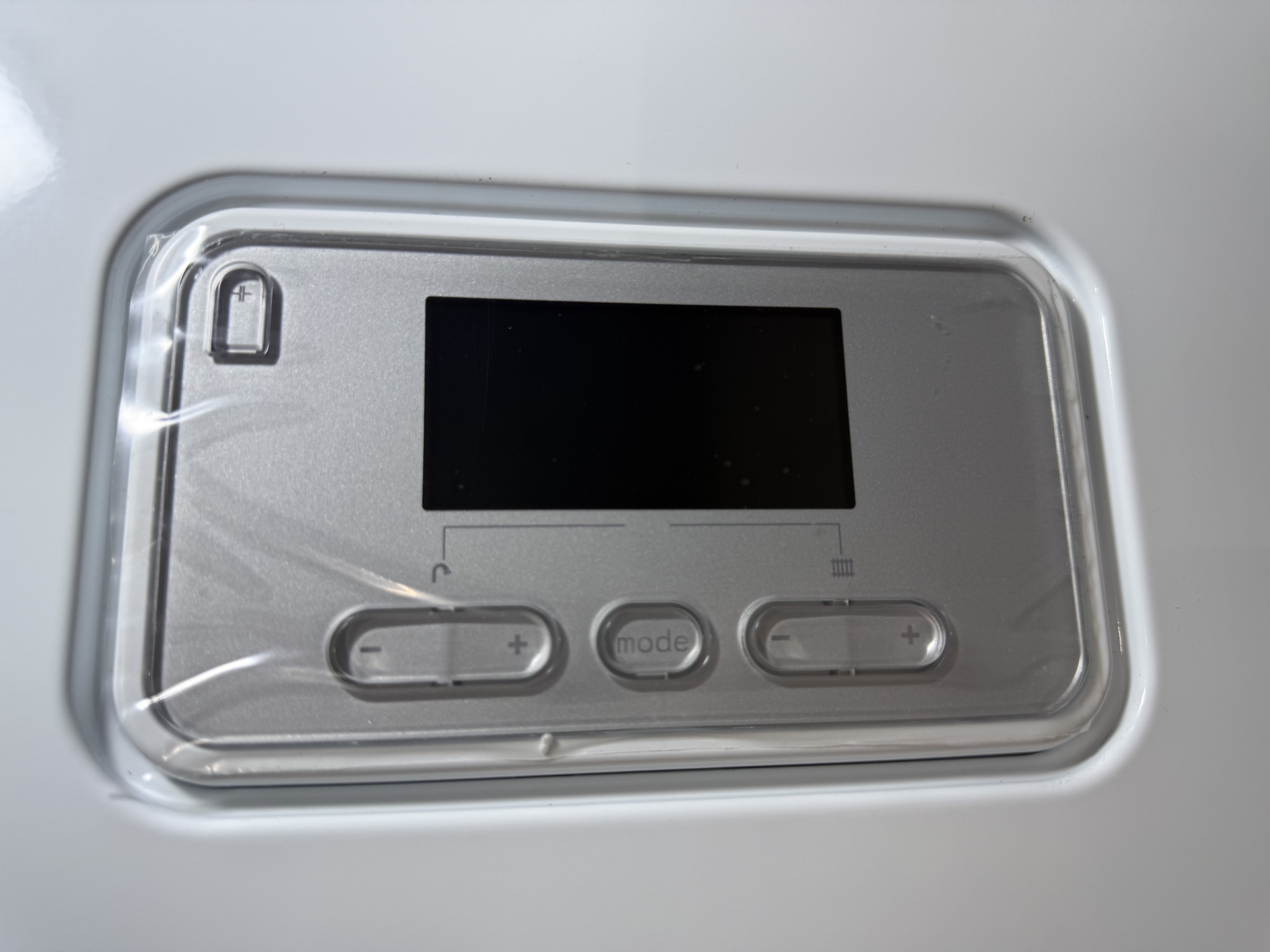

Котел оснащен интеллектуальной электронной платой с ЖК-дисплеем на лицевой панели, который отображает текущие параметры работы, коды состояния и ошибки.
Режимы работы: Отопление + ГВС (зимний) – котел работает на отопление и нагрев воды в подключенном бойлере. Только отопление – нагрев воды отключен. Только ГВС (летний) – отопление отключено, работает только нагрев бойлера.
Защита от замерзания – поддержание минимальной температуры в системе для предотвращения размораживания.
Настройка температур: Диапазон регулировки температуры в подающей линии системы отопления – от 25 до 85 °С. При подключении внешнего накопителя с датчиком NTC можно задать желаемую температуру горячей воды в пределах 35–70 °С.
Отопительная кривая (погодозависимое регулирование): При подключении опционального датчика наружной температуры становится доступной функция автоматического изменения температуры теплоносителя в зависимости от погоды. Параметры кривой (наклон и смещение) настраиваются через меню диагностики, что позволяет добиться максимального комфорта и экономии энергии.
Подключение внешних устройств: Котел имеет клеммы для подключения: Комнатного термостата (24 В) – для управления по температуре воздуха в помещении. Датчика температуры наружного воздуха (NTC). Датчика температуры накопителя ГВС (NTC). Реле сброса нагрузки и ограничителя мощности. Внешнего насоса или циркуляционного насоса ГВС (через реле X15).
Сигнализации неисправности (внешний индикатор).
Шины eBUS для подключения внешних регуляторов (например, комнатного программатора).
Диагностика и сервисные функции: На дисплее отображаются коды состояния (S.xx), информирующие о текущем режиме (например, S.04 – режим отопления, S.24 – режим ГВС, S.34 – защита от замерзания). Через меню диагностики (доступное специалисту) можно просматривать и изменять более 50 параметров: частичная мощность отопления, время выбега насоса, максимальная температура, характеристики насоса и др. Для модели 9 кВт параметр D.000 (частичная нагрузка на отопление) имеет диапазон 1–9 кВт с заводской настройкой 9 кВт. При возникновении неисправности выводится код ошибки (F.xx), что значительно упрощает поиск и устранение проблемы.
Защита насоса от заклинивания: Автоматика периодически включает насос в периоды простоя.
Котел оснащен многоуровневой системой безопасности, соответствующей современным требованиям:
Предохранительный ограничитель температуры (STB): Отключает котел при превышении температуры теплоносителя выше 95 °С, предотвращая перегрев и закипание.
Датчик давления: Постоянно контролирует давление в системе. При падении давления ниже 0,8 бар индикатор на дисплее начинает мигать, а при снижении до 0,3 бар котел отключается с выводом ошибки F.22 («сухой старт») – это защищает ТЭНы от работы без воды.
Защита от замерзания: При падении температуры подающей линии ниже 8 °С автоматически включается насос. При дальнейшем понижении до 5 °С включается нагрев для поднятия температуры примерно до 25 °С. Если температура опускается ниже 3 °С, фиксируется ошибка F.161 (замерзание котла), требующая вмешательства специалиста.
Для подключенного накопителя ГВС предусмотрена аналогичная защита: при падении температуры в бойлере ниже 3 °С выдается ошибка F.162.
Защита от залипания контактов реле: Электроника контролирует состояние силовых реле. При обнаружении залипания выводится ошибка F.180, после чего котел остается работоспособным еще 5 дней, а затем блокируется для предотвращения аварии.
Класс защиты корпуса: IP40 – защита от проникновения твердых предметов диаметром более 1 мм.
