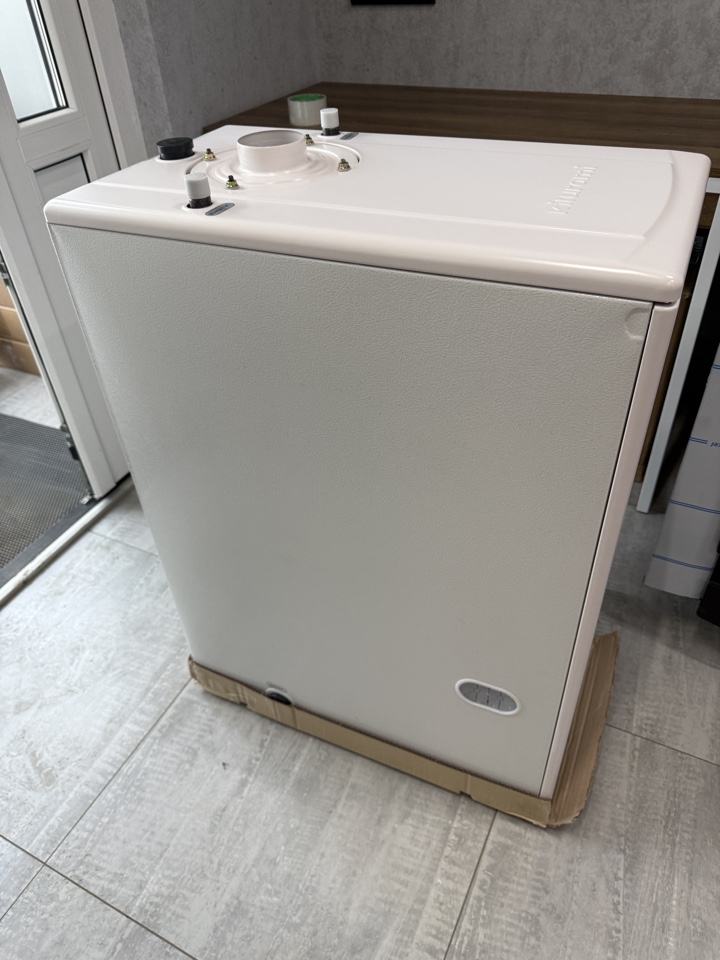

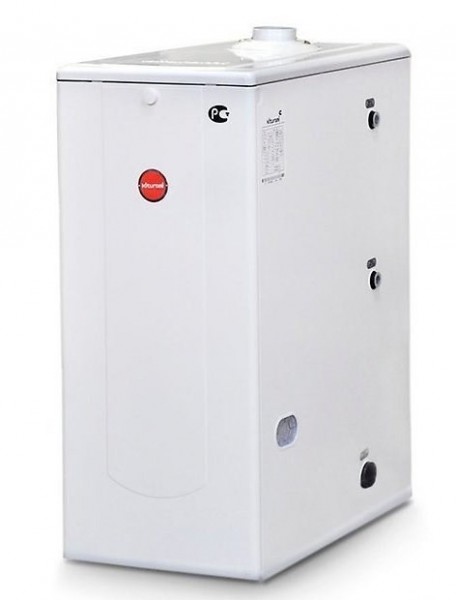

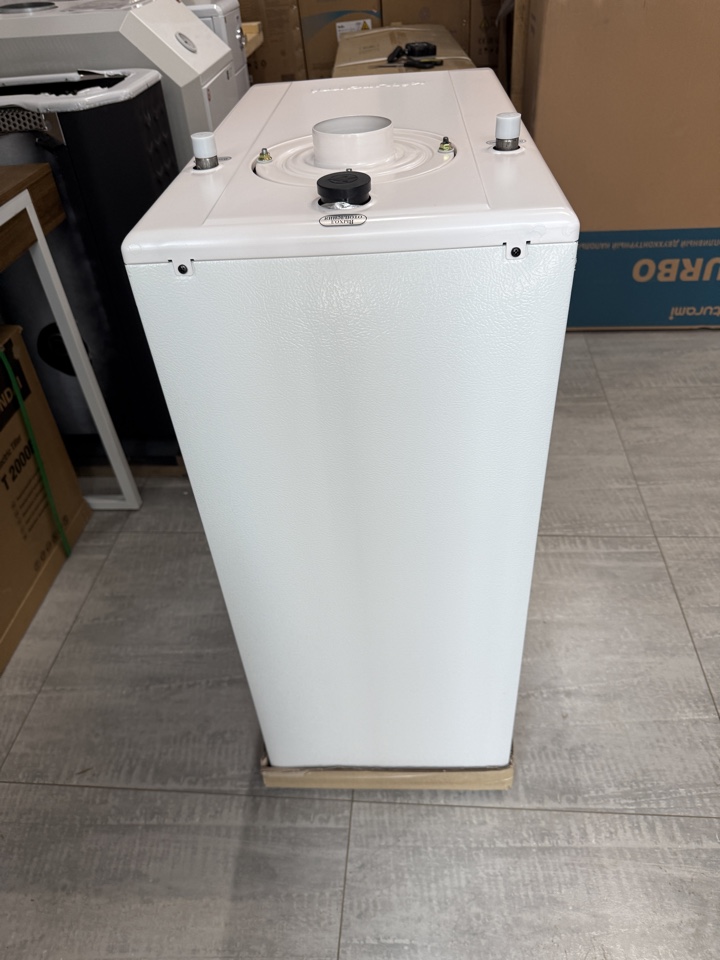

Двухконтурный напольный дизельный котел Kiturami TURBO 13, это энергозависимое отопительное оборудование с принудительной циркуляцией теплоносителя и принудительным отводом продуктов сгорания (турбоциклонная горелка), предназначенное для отопления жилых и неопасных производственных помещений, а также для горячего водоснабжения (ГВС) в санитарных целях (купание, стирка, мытье посуды и т.п.). Модель оснащена встроенным пультом управления CTR-5900 с комнатным термостатом, ЖК-дисплеем, функциями энергосбережения, самодиагностики неисправностей и автоматической защиты от замерзания.
Тепловая мощность. Номинальная теплопроизводительность составляет 15,1 кВт (13 000 ккал/час), что достаточно для отопления помещений площадью до 130–150 м² (ориентировочно) при стандартной высоте потолков. Мощность может регулироваться автоматически в зависимости от заданной температуры.
Коэффициент полезного действия (КПД). КПД в режиме отопления 91,5%. Высокий КПД достигается за счет эффективной турбоциклонной горелки и жаротрубного теплообменника.
Рабочее давление и температура. Максимальное давление теплоносителя – 2,5 кгс/см² (2,5 бар). Рабочее давление теплоносителя – 1,0–2,5 кгс/см². Рабочее давление воды ГВС – 0,8–6,0 кгс/см². Диапазон температуры теплоносителя – 45–80 °С (максимальная – 85 °С). Рекомендуется устанавливать редукционный клапан на входе водоснабжения при давлении выше рабочего диапазона.
Объемы котла. Объем теплоносителя (водяная рубашка) – 31 литр. Расход воды в контуре ГВС при ΔT=25°C – 9,7 л/мин.
Вид топлива и расход. Топливо – дизельное топливо по ГОСТ 305. Расход топлива в непрерывном режиме – 1,97 л/час. Котел оснащен электрическим топливным насосом (встроенным в горелку), форсункой и фильтром. Рекомендуется устанавливать дополнительный топливный фильтр и запорный кран на выходе из топливного бака.
Система автоматики и управление. Котел укомплектован пультом управления CTR-5900 со встроенным комнатным термостатом. Пульт имеет ЖК-дисплей, кнопки выбора режимов («Присутствие», «Таймер», «Отсутствие», «Душ»), кнопки настройки температуры теплоносителя и воздуха, установки таймера работы. Режим «Присутствие» поддерживает заданную комфортную температуру, «Таймер» позволяет задать циклы работы/останова (например, 20 минут работы, 2 часа паузы), «Отсутствие» поддерживает минимальную температуру для предотвращения замерзания, «Душ» – приоритет горячего водоснабжения на 2,5 часа. Функция защиты от замерзания автоматически включает циркуляционный насос при 8°С и горелку при 5°С. Функция самодиагностики отображает коды ошибок (01, 02, 03 – отсутствие зажигания; 04 – датчик температуры; 05 – датчик перегрева; 08 – связь с пультом; 95 – низкий уровень теплоносителя; 96 – перегрев).
Режимы управления. Возможны два режима: управление по температуре воздуха в помещении («set 1») или управление по температуре теплоносителя («set 2»). Настройка типа теплообменника: для данной модели установлен емкостной тип (комбинация 0+83). При неисправности пульта котел может работать в режиме «Работа котла без пульта управления» (температура теплоносителя фиксируется на 85°С, ГВС работает только в фоновом режиме).
Контроль параметров. На дисплее пульта отображаются: заданный режим, текущая температура воздуха/теплоносителя, установленные интервалы таймера, работа горелки, температура воды ГВС, коды неисправностей.

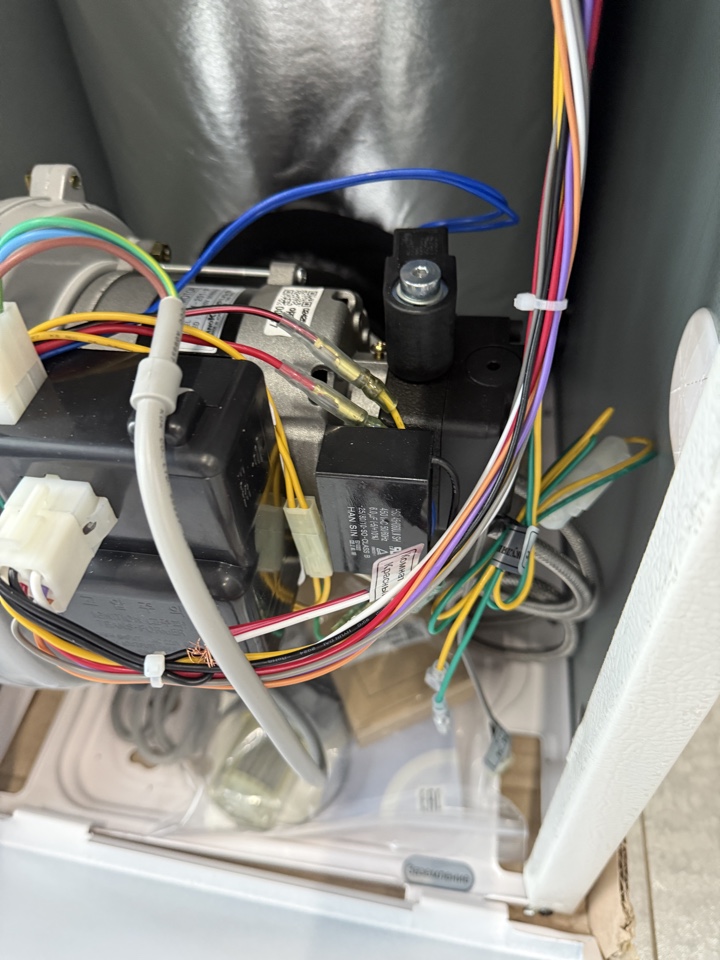

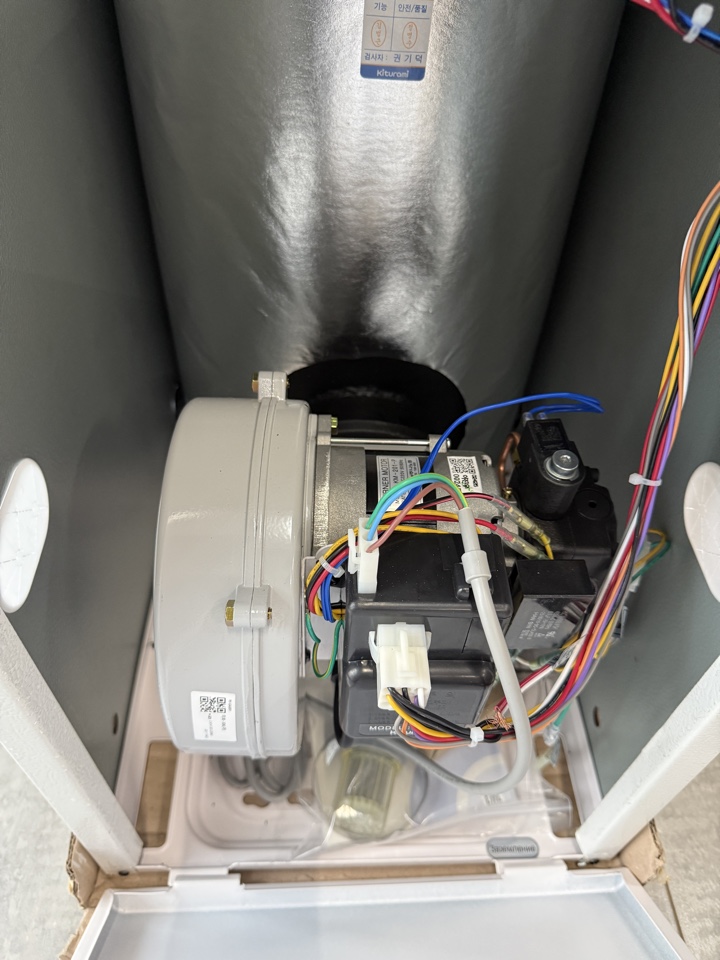

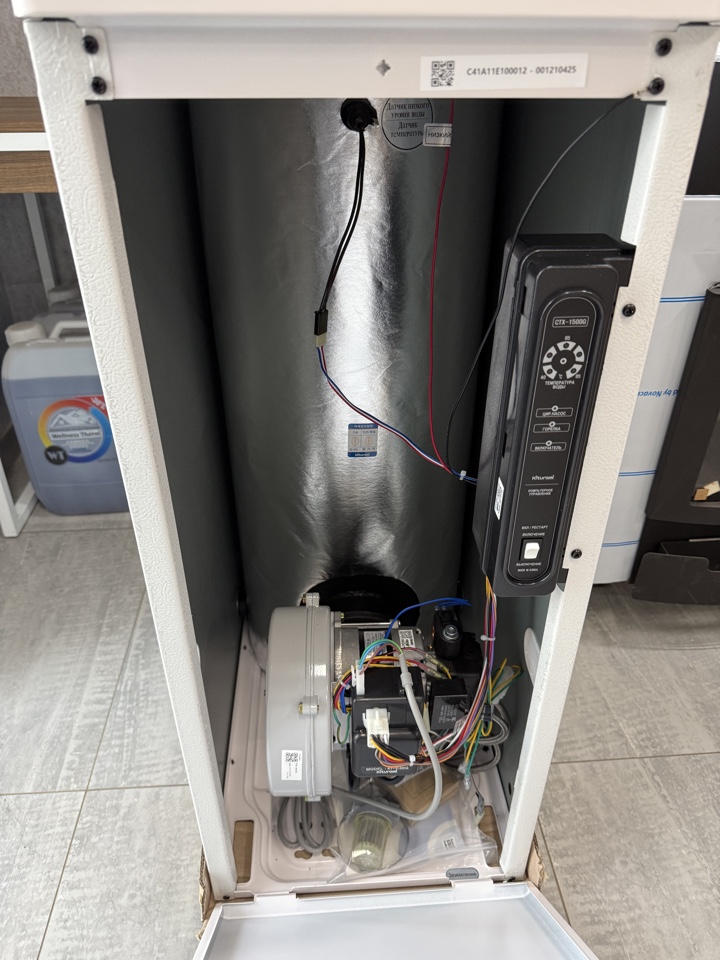

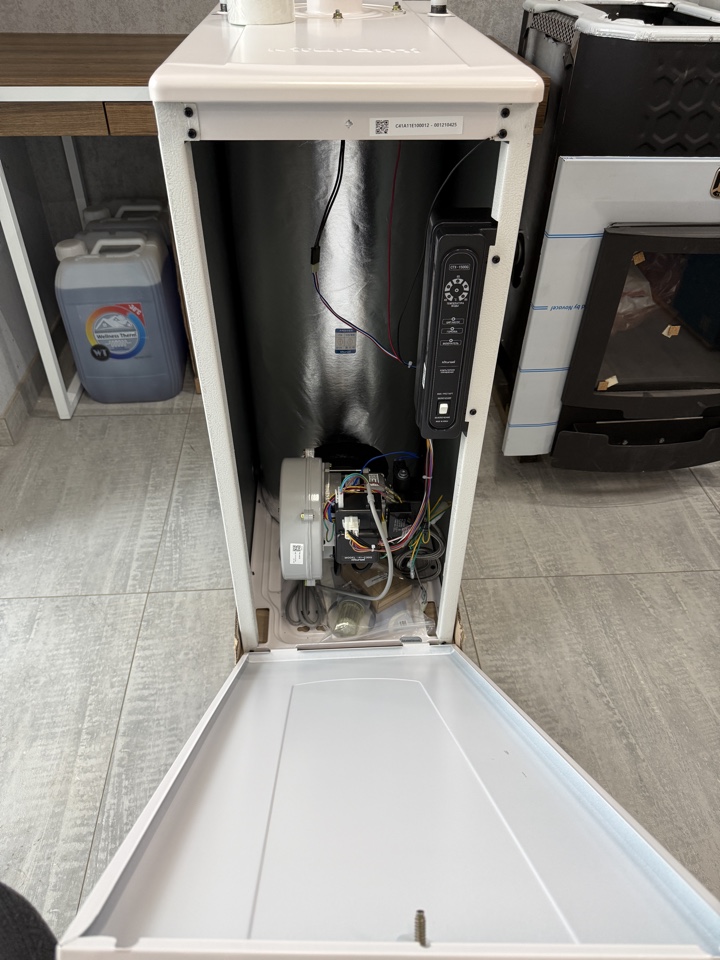

Конструкция горелки. Турбоциклонная горелка с вентилятором принудительного наддува, трансформатором розжига, электродами розжига, датчиком пламени (фотодатчик), топливным насосом (электрическим), форсункой. Горелка обеспечивает автоматическое воспламенение и контроль пламени. Система безопасности отключает подачу топлива при погасании пламени или недостаточной тяге в дымоходе.

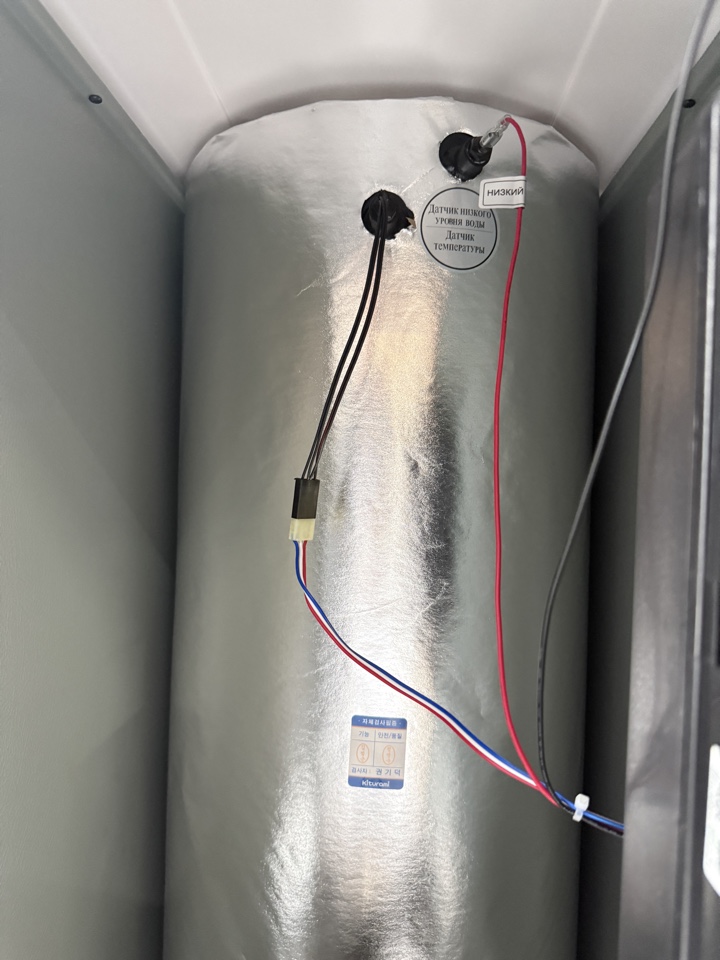

Теплообменник и камера сгорания. Жаротрубный теплообменник из стали с турбулизаторами для повышения теплоотдачи. Камера сгорания – стальная. Котел оснащен датчиком низкого уровня воды, датчиком температуры теплоносителя, датчиком перегрева. Для чистки предусмотрен доступ к жаротрубным каналам через крышку шумоглушителя.

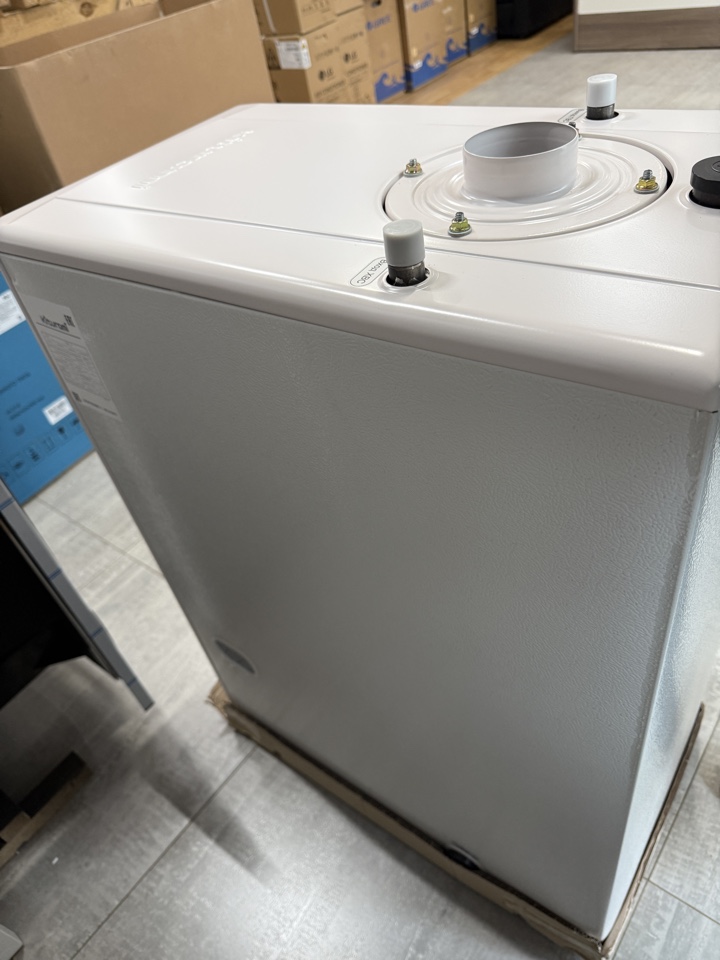

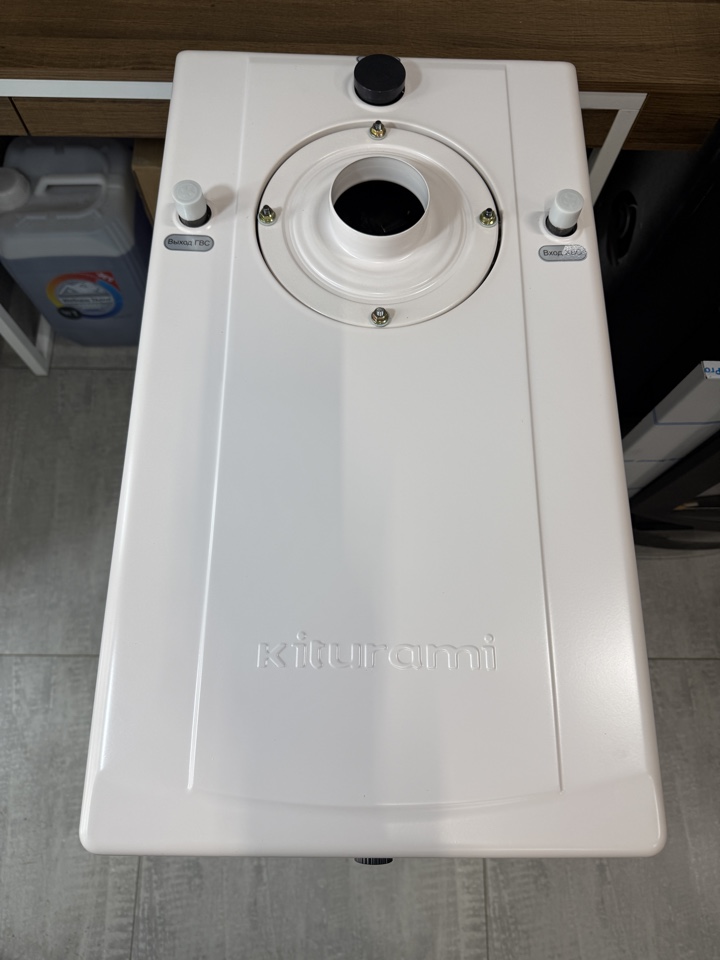

Дымоход и отвод продуктов сгорания. Тип отвода – принудительный (дымосос / вентилятор горелки). Диаметр выходного патрубка – Ø80 мм. Дымоход должен быть коаксиальным или раздельным, с уклоном горизонтальной части ≈5° в сторону улицы для отвода конденсата. Максимальная длина дымохода – не более 5 м (каждый поворот 90° добавляет 2 м сопротивления). Запрещается подключать к дымоходу другое оборудование. Выход дымохода должен располагаться на расстоянии не менее 300 мм от окон, вентиляционных отверстий, свесов крыши, балконов и т.д. (подробная схема в руководстве). При установке дымохода ниже 2 м от уровня земли необходима защитная решетка.
Установка и требования к помещению. Монтаж котла производится только специализированным предприятием по проекту, в отдельной котельной (нежилое помещение) с температурой не ниже +5°С. Котельная должна иметь приточно-вытяжную вентиляцию с притоком свежего воздуха (два отверстия в стене). Расстояния: от котла до стены – не менее 60 см, до потолка – 100 см. Основание – ровное, несгораемое, высотой не менее 50 мм над уровнем пола. Рядом с котлом запрещается хранить легковоспламеняющиеся вещества (бензин, растворители, аэрозоли, бумагу и т.д.). Электрическая розетка должна быть на расстоянии более 30 см от котла, с заземлением. Котел относится к I классу защиты от поражения электрическим током, обязательно заземление.
Требования к теплоносителю. В качестве теплоносителя используется только вода из системы питьевого водоснабжения, соответствующая параметрам: pH 6–8, общая жесткость не более 4 мг-экв/л, содержание железа не более 0,3 мг/л. При превышении жесткости необходимо устанавливать полифосфатный дозатор (приобретается отдельно). Запрещается использовать антифриз и другие незамерзающие жидкости – это может вызвать отравление, сократить срок службы котла и привести к неисправностям.
Подключение к системе отопления и ГВС. Котел подключается к закрытой или открытой системе отопления с принудительной циркуляцией (циркуляционный насос обязателен, максимальная потребляемая мощность насоса – 150 Вт). Диаметр подключения отопления – G 3/4″ (25 мм). Диаметр подключения ГВС и холодной воды – G 1/2″ (15 мм). Обязательна установка фильтров на обратке отопления и на холодной воде, запорных кранов, расширительного бака (мембранного или открытого), группы безопасности (предохранительный клапан 2,5 бар, автоматический воздухоотводчик, манометр). При первом подключении необходимо удалить воздух из системы. Запрещается использовать бывшие в эксплуатации системы отопления без промывки. При заполнении системы вода должна быть холодной (не выше 40°С).
Подключение к топливному баку. Топливный бак должен быть установлен в месте, исключающем замерзание топлива. Для модели TURBO 13 (мощность до 21000 ккал/час) допускается однотрубная линия длиной не более 6 м, внутренний диаметр трубы 6–8 мм. Высота от уровня топливного насоса до верхнего уровня топлива в баке – не более 2 м. При размещении бака ниже уровня насоса – только двухтрубная линия длиной не более 4 м, глубина до нижнего уровня – не более 3 м. Обязателен запорный вентиль на выходе из бака, заземление металлического бака и трубопровода. Все соединения должны быть герметичны.
Электрическое подключение. Котел подключается к однофазной сети 220–250 В, 50 Гц, максимальное потребление электроэнергии – 95 Вт. Розетка с заземляющим контактом. Запрещается подключать заземление к газопроводу, трубам отопления, телефонным проводам, громоотводу. Рекомендуется использовать стабилизатор напряжения. При длительном отсутствии (гроза, ураган) котел следует отключать от сети.
Установка пульта управления. Пульт управления (комнатный термостат) устанавливается на стене на высоте 1,2–1,5 м от пола, в месте без сквозняков, прямых солнечных лучей, тепловых приборов. Соединительный кабель (не более 10 м) подключается с соблюдением полярности.
Обслуживание и чистка. Необходимо ежедневно осматривать котел на предмет утечек топлива и воды, еженедельно протирать корпус и пульт. Ежегодное техническое обслуживание (не позднее 12 месяцев после установки и далее раз в 12 месяцев) проводится специализированным предприятием: чистка горелки, трубы сгорания, форсунки, электродов розжига, теплообменника (наружная поверхность от сажи, внутренняя от накипи), контура ГВС, проверка давления в расширительном баке (0,09±0,02 МПа), чистка фильтров, проверка герметичности соединений, работоспособности предохранительного клапана, дымохода. При чистке теплообменника от накипи применяется 10% раствор лимонной кислоты или специальное средство. Запрещается использовать агрессивные и абразивные моющие средства.
Устранение неисправностей (пользователь). При отсутствии индикации на дисплее – возможна неисправность пульта, требуется перевод в режим работы без пульта и вызов специалиста. Коды 01/02/03 (отсутствие зажигания) – проверить открытие крана топлива, перезапустить котел. Код 04 – неисправность датчика температуры. Код 05 – неисправность датчика перегрева. Код 08 – нет связи с пультом. Код 95 – недостаточно теплоносителя в системе отопления: проверить на утечки, при их отсутствии открыть кран подпитки и довести давление до рабочего диапазона (1,0–2,5 бар). Код 96 – перегрев котла (температура выше 98°С): открыть кран горячей воды, дождаться охлаждения, перезапустить; проверить открытие вентилей на распределительном коллекторе. При повторяющихся отключениях – обратиться в специализированное предприятие.
Техническое обслуживание для специалистов. Включает демонтаж горелки, чистку всех узлов, замену уплотнений, проверку зазоров электродов розжига (регулировка по рисунку в приложении 3), проверку фотодатчика пламени, чистку топливного фильтра, удаление воздуха из топливной системы (через винт удаления воздуха на насосе), проверку герметичности дымохода. После ремонта – обязательная проверка по разделам 15 и 16 (пробная эксплуатация).
Предотвращение замерзания. При длительном отсутствии зимой не отключайте котел от сети и топлива – функция защиты от замерзания автоматически поддерживает минимальную температуру. Если котел не используется длительное время, необходимо слить воду из котла (через дренажный кран) и системы отопления. При замерзании труб не включайте котел – вызовите специалиста. Трубы, проходящие через неотапливаемые помещения, должны быть теплоизолированы.
Меры безопасности при утечке топлива. Запрещается курить, включать/выключать любые электроприборы, пользоваться телефоном, открытым огнем. Закрыть кран на топливном баке, открыть окна для проветривания, покинуть помещение и вызвать специализированное предприятие. Запрещается использовать открытый огонь для проверки герметичности топливопровода.
Защита от ожогов. Во время работы дымоход и трубы отопления нагреваются выше 100°С – прикасаться запрещено. При использовании горячей воды остерегайтесь ожогов, особенно для детей и пожилых.
Гарантийные обязательства. Гарантийный срок эксплуатации котла – 2 года со дня продажи. Срок службы котла – 12 лет. Гарантия действует только при установке и обслуживании специализированным предприятием, наличии проекта системы отопления, заполнении соответствующих разделов в руководстве и гарантийных талонов. Самостоятельная установка, ремонт, изменение конструкции, использование неоригинальных запчастей, невыполнение ежегодного техобслуживания, применение запрещенных теплоносителей (антифриз) или топлива с теплотворной способностью выше 6500 ккал/кг, а также механические повреждения аннулируют гарантию. Техническое обслуживание (чистка, промывка, замена фильтров) не входит в гарантию и выполняется за счет потребителя.

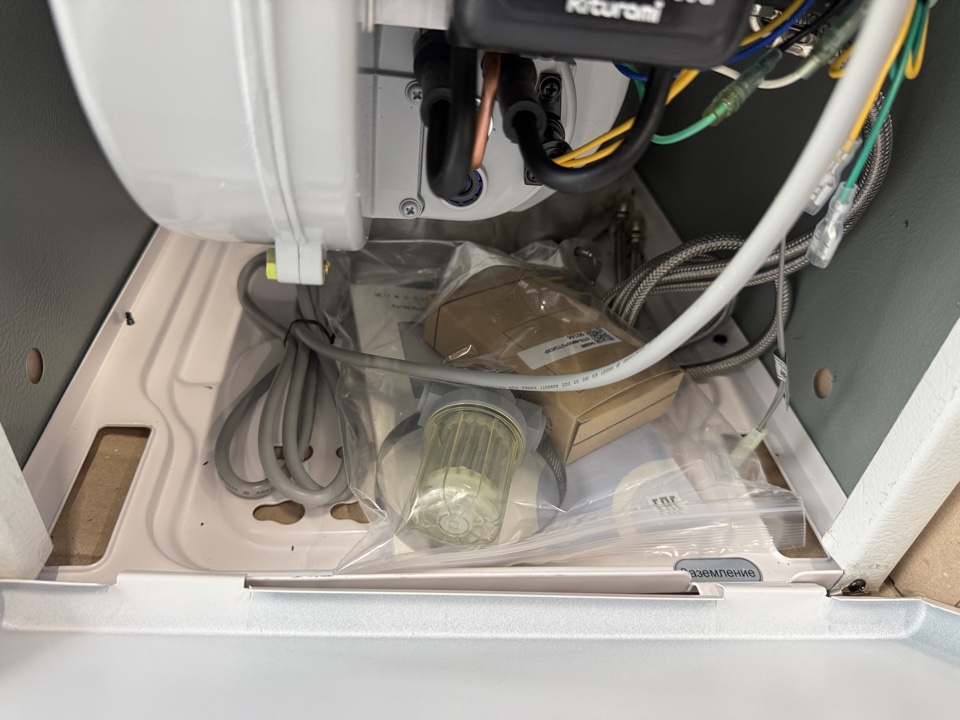

Комплект поставки. Котел TURBO 13 в сборе – 1 шт., комнатный терморегулятор CTR-5900 – 1 шт., бандаж крепления дымохода – 1 шт., руководство по эксплуатации (совмещенное с инструкцией по монтажу, обслуживанию и ремонту) – 1 шт., упаковка – 1 шт. Переходной комплект для дымохода, полифосфатный дозатор, топливный бак, фильтры, насосы и прочее дополнительное оборудование приобретаются отдельно.
