Описание:

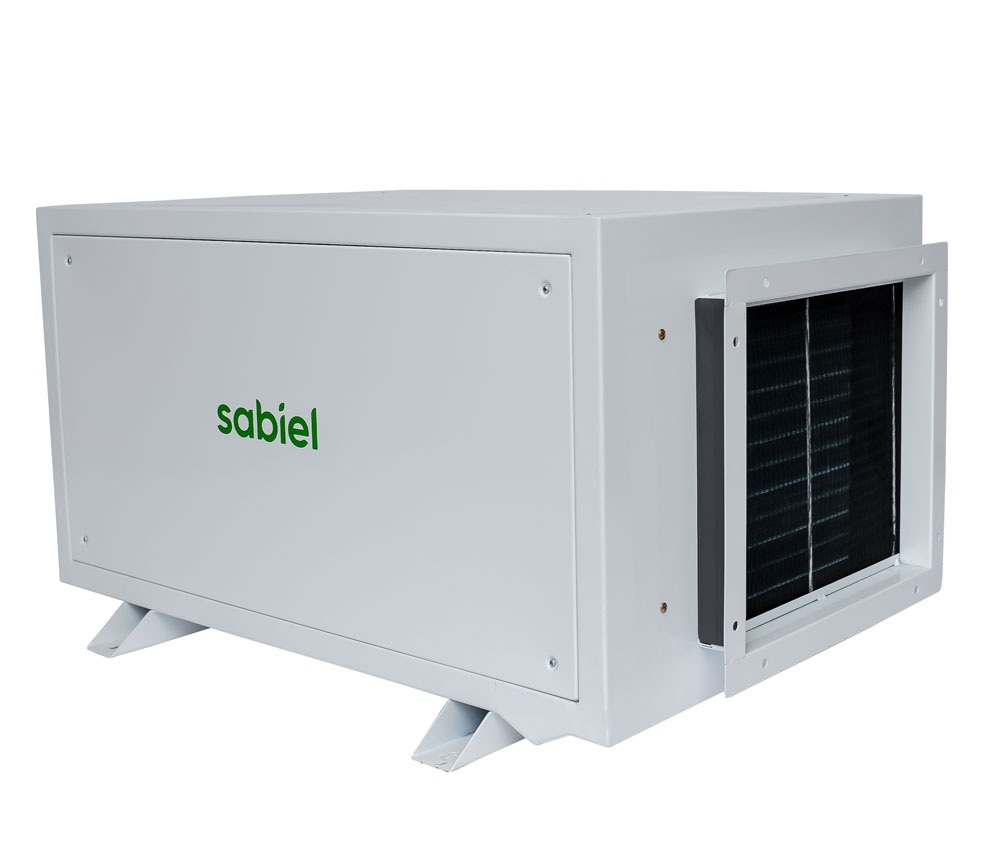

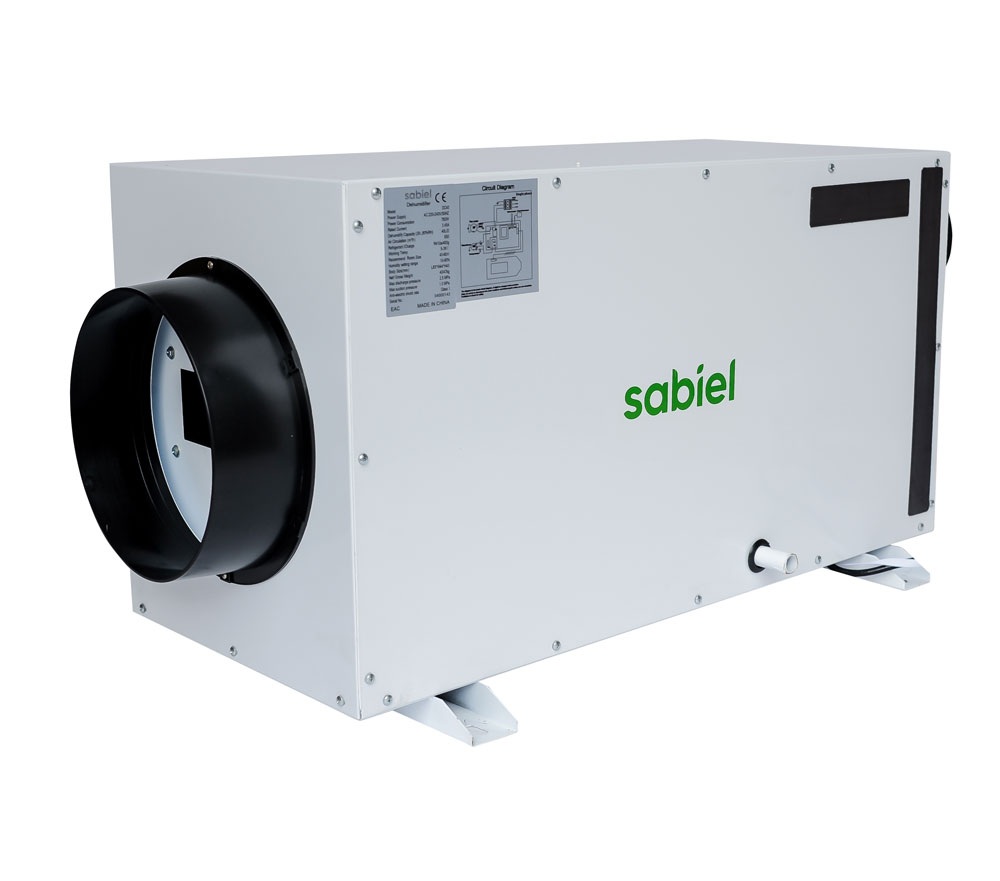

SABIEL DC60 — это канальный осушитель конденсационного типа среднего класса производительности, предназначенный для встраивания в системы приточной и приточно-вытяжной вентиляции. Его основная задача — автоматическое поддержание заданного уровня влажности в помещениях с умеренным и повышенным влаговыделением.
Целевое позиционирование: Модель создана для объектов, где производительности DC40 (40 л/сут) уже недостаточно, но установка мощного DC100 (100 л/сут) избыточна или невозможна из-за габаритов или энергопотребления.
Типовые помещения:
Частные бассейны площадью зеркала воды до 10-12 м².
СПА-салоны, массажные кабинеты, раздевалки с душевыми.
Рестораны, кафе, особенно в зонах мойки и горячих цехов.
Крупные подвалы, винные погреба, архивы.
Жилые коттеджи с высокой влажностью (зимние сады, прачечные).
Обслуживаемая площадь: Устройство эффективно работает в помещениях площадью от 60 до 75 м² (при стандартной высоте потолков 2,6-3 м) .
Производительность по влаге: Способен удалять до 60 литров воды в сутки при стандартных условиях (температура воздуха 30°C и относительная влажность 80%) .
Интеграция: Канальное исполнение позволяет осушителю обрабатывать весь объем воздуха, проходящий через вентиляционную систему, обеспечивая равномерный микроклимат без создания зон застоя.
Детальное описание функций и технологий
Интеллектуальная система управления и автоматика
Сердцем осушителя является усовершенствованная электронная плата управления, которая обеспечивает полную автономность и защиту оборудования.
Встроенный гигростат с расширенной логикой: Устройство оснащено встроенным датчиком влажности на всасывающем тракте, что позволяет точно измерять параметры воздуха, поступающего из помещения. Диапазон регулировки относительной влажности составляет от 30% до 90% . Логика работы включает гистерезис (обычно 2-4%) для предотвращения частых включений/выключений компрессора ("тактирования"), что продлевает срок его службы.
Продвинутая система самодиагностики: Электроника постоянно мониторит состояние ключевых узлов и параметров. При возникновении нештатной ситуации система генерирует код ошибки, отображаемый на плате управления или передаваемый по цифровым интерфейсам. Это позволяет точно идентифицировать проблему (обрыв датчика, срабатывание защиты, переполнение дренажа) без необходимости визуального осмотра всех компонентов.
Многоуровневая защита компрессора: Для обеспечения долговечности главного элемента системы реализованы следующие виды защиты :
Защита по высокому давлению (HP): Контролируется прессостатом высокого давления, установленным на нагнетательной линии компрессора. Предотвращает повреждение при перегрузках, засорении конденсатора или остановке вентилятора.
Защита по низкому давлению (LP): Контролируется прессостатом низкого давления на всасывающей линии. Защищает компрессор от работы при утечке хладагента ("всухую") и от замерзания испарителя.
Защита по времени (таймеры): Программная задержка на повторный запуск компрессора после остановки (обычно 3-5 минут) для выравнивания давления в системе.
Защита от перегрева компрессора: Встроенное тепловое реле в компрессоре отключает его при критическом превышении температуры обмоток.
Эффективное осушение в широком диапазоне условий
SABIEL DC60 спроектирован для стабильной и эффективной работы в различных климатических условиях, включая прохладные помещения.
Расширенный рабочий диапазон температур: Устройство гарантированно выполняет свои функции при температуре обрабатываемого воздуха от +5°C до +38°C . Это делает его пригодным для использования в неотапливаемых или частично отапливаемых помещениях в межсезонье и зимой.
Интеллектуальная система авторазморозки "горячим газом" (Hot Gas Defrost): Это ключевая технология для работы при низких температурах (ниже +10°C... +12°C). Алгоритм работы включает:
Мониторинг: Плата отслеживает температуру испарителя (или разницу температур воздуха до и после него) и время непрерывной работы компрессора.
Инициация: При накоплении инея (температура испарителя падает ниже 0°C) и достаточном времени работы запускается цикл разморозки.
Реверс: Четырехходовой клапан переключает направление движения хладагента. Горячий газ из компрессора (до +80°C) направляется в испаритель, быстро растапливая лед.
Завершение: Как только датчик испарителя фиксирует положительную температуру (+5°C... +7°C) или истекает максимальное время разморозки (обычно 5-10 минут), клапан переключается обратно.
Преимущество: Цикл занимает всего несколько минут, в отличие от пассивного оттаивания (которое может длиться 20-30 минут), что обеспечивает высокую среднюю производительность осушения даже в холодное время года.
Эффективный теплообмен: Конструкция испарителя и конденсатора (медные трубы с алюминиевым оребрением) оптимизирована для максимального съема влаги при минимальном аэродинамическом сопротивлении. Шаг оребрения подобран для эффективного дренажа конденсата и предотвращения "залипания" капель.
Гибкость настроек и возможность интеграции
Конструкция осушителя предусматривает возможность тонкой настройки под конкретные задачи и интеграции в более сложные инженерные системы.
Плавная регулировка производительности вентилятора: Осушитель оснащен производительным центробежным вентилятором с максимальным воздушным потоком 800 м³/ч . Реализована функция плавной регулировки скорости вращения вентилятора (тиристорное или частотное регулирование в зависимости от версии платы). Это позволяет:
Адаптировать интенсивность осушения под текущий уровень влаговыделения.
Снижать уровень шума в ночное время или в жилых зонах.
Точнее балансировать систему вентиляции в целом.
Интеграция в системы автоматизации (RS-485 с Modbus): Наличие коммуникационного порта RS-485 с поддержкой протокола Modbus RTU выводит устройство на профессиональный уровень.
Это позволяет:
Удаленный мониторинг: Считывать текущие параметры (температура, влажность, состояние компрессора и вентилятора, коды ошибок) на диспетчерский пульт или в систему "Умный дом".
Удаленное управление: Изменять уставки гигростата, принудительно включать/выключать устройство, управлять скоростью вентилятора, сбрасывать ошибки.
Сложные сценарии: Интегрировать осушитель в общую систему климат-контроля здания, создавая логические связи с приточной установкой, нагревателями, датчиками протечки и т.д.
Опциональная дренажная помпа: Стандартный отвод конденсата происходит самотеком через дренажный патрубок. Однако для ситуаций, когда осушитель монтируется ниже уровня канализационной трубы (например, в подвале или подвесном потолке), предусмотрена возможность установки дренажной помпы. Помпа с поплавковым выключателем принудительно поднимает воду на необходимую высоту при накоплении конденсата в поддоне.
Конструктивные особенности и компоновка узлов

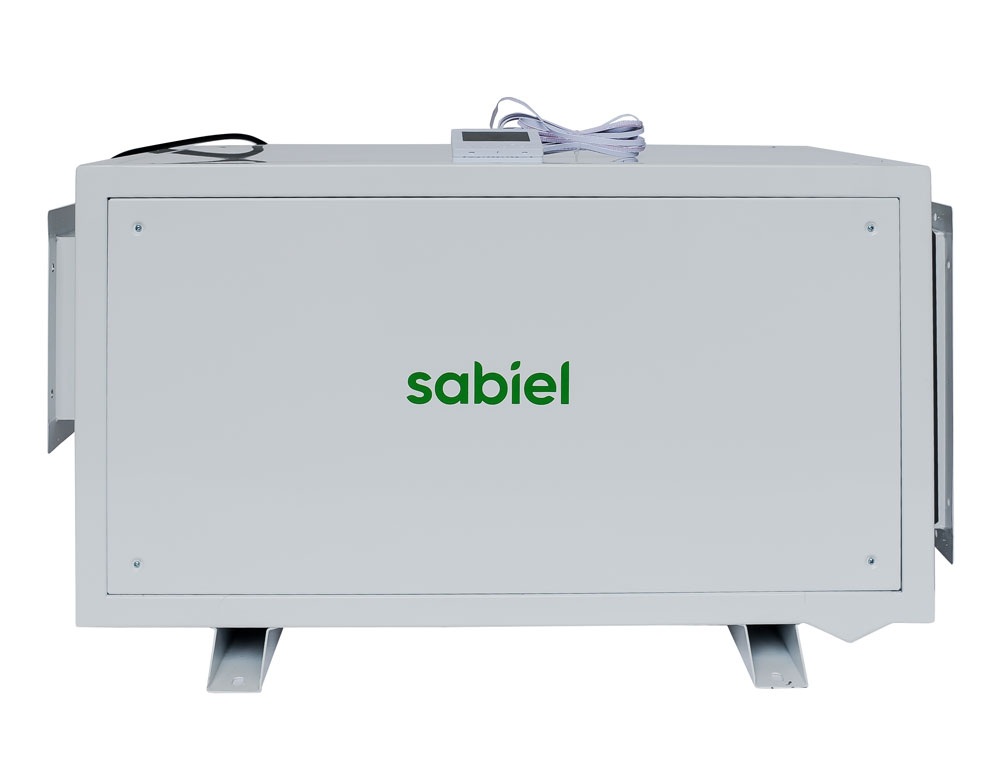

Понимание внутреннего устройства критически важно для правильного монтажа и обслуживания. SABIEL DC60 выполнен в прочном металлическом корпусе, который обеспечивает жесткость конструкции и защиту от механических повреждений.
Внутреннее устройство (схематично):
Входной фланец (450x330 мм): Подключается к воздуховоду, по которому влажный воздух поступает из помещения.
Воздушный фильтр (класс G3 или G4): Расположен сразу за входным фланцем. Задерживает крупные частицы пыли, пух, волосы, защищая пластины теплообменника от засорения. Без регулярной чистки фильтра эффективность системы падает на 30-50% .
Испаритель (Evaporator): Холодный теплообменник. Температура его поверхности ниже точки росы. Именно здесь происходит конденсация водяного пара из воздуха. Изготавливается из медных труб с алюминиевым оребрением. Шаг ребра оптимизирован для эффективного влагоудаления без чрезмерного аэродинамического сопротивления.
Компрессор (вихревого/ротационного типа): Расположен на виброизолирующих опорах внутри корпуса для снижения передачи вибрации на воздуховоды и конструкцию здания. Компрессоры этого типа в данном классе производительности отличаются надежностью и пониженным уровнем шума по сравнению с поршневыми.
Конденсатор (Condenser): Горячий теплообменник. После того как воздух осушился и охладился на испарителе, он проходит через конденсатор, где нагревается (обычно на 2-5°C теплее, чем на входе), после чего возвращается в помещение. Это исключает эффект «холодного сквозняка».
Вентилятор (центробежный): Создает необходимый поток воздуха (до 800 м³/ч).
Дренажный поддон и патрубок: Расположен под испарителем для сбора конденсата. Патрубок имеет стандартный диаметр (обычно 3/4" или 20-25 мм) для подключения сливного шланга.
Электронный блок управления (плата): Мозг устройства. Включает в себя клеммы для подключения питания, внешних устройств (помпа, внешний выключатель), интерфейса RS-485, а также микропроцессор с программным обеспечением.
Выходной фланец (250x230 мм): Подключение к подающему воздуховоду, через который осушенный и слегка подогретый воздух возвращается в помещение.
Глубокая физика процесса осушения и работы автоматики
Термодинамический цикл
Процесс осушения происходит за счет охлаждения воздуха ниже точки росы. Компрессор сжимает хладагент (газ), который становится горячим и поступает в конденсатор. Там он отдает тепло проходящему воздуху и конденсируется в жидкость. Жидкий хладагент через терморегулирующий вентиль (ТРВ) или капиллярную трубку поступает в испаритель, где резко расширяется и закипает, забирая тепло у проходящего воздуха. Влага из охлажденного воздуха конденсируется на ребрах испарителя и стекает в поддон.
Хладагент R410A
В осушителе используется современный, озонобезопасный хладагент R410A.
Особенности: Работает при более высоких давлениях, чем устаревшие фреоны (R22), что требует повышенной прочности всех элементов системы. Обеспечивает более высокую эффективность теплопередачи и, следовательно, осушения.
Заправка: Вес заправки точно рассчитан заводом-изготовителем для оптимальной работы именно этой модели и указан в паспорте изделия.
Нюансы монтажа и эксплуатации (критически важно!)
Для того чтобы осушитель проработал весь заявленный срок (и дольше), необходимо учитывать несколько важных моментов.
Аэродинамика и потери давления
SABIEL DC60 создает сопротивление воздушному потоку (потеря давления). В характеристиках это значение обычно не указывается, но оно критично.
Расчет системы: При проектировании вентиляции необходимо учитывать, что осушитель добавляет аэродинамическое сопротивление (ориентировочно 80-180 Па в зависимости от скорости потока). Внешний вентилятор системы вентиляции (или собственный вентилятор осушителя при работе в режиме рециркуляции) должен обладать достаточным запасом давления, чтобы преодолеть это сопротивление и обеспечить проектный расход воздуха через все помещение.
Расположение: Желательно устанавливать осушитель на прямом участке воздуховода, обеспечив прямые участки до и после устройства длиной не менее 2-3 диаметров (или эквивалентных гидравлических диаметров) воздуховода для выравнивания потока.
Дренажная система: критически важные нюансы
Ошибки в дренаже — самая частая причина выхода осушителей из строя.
Самотек: Дренажная трубка должна иметь уклон не менее 2-3 см на метр длины в сторону слива. Нельзя допускать провисаний, где будет застаиваться вода.
Гидрозатвор (Сифон): Это ОБЯЗАТЕЛЬНОЕ условие при подключении к канализации. Трубка от осушителя должна быть подключена к канализации не напрямую, а через сифон с водяным замком. Если этого не сделать, вентилятор осушителя будет создавать разрежение и засасывать запахи из канализации прямо в комнату. Более того, мощный вентилятор может "сорвать" водяную пробку в обычном сифоне. Рекомендуется использовать сухие гидрозатворы или сифоны с увеличенным гидравлическим затвором для систем вентиляции.
Дренажная помпа (опция): Если устройство смонтировано ниже уровня канализации, установка помпы обязательна. Важно: Необходимо предусмотреть аварийный сигнал от помпы (датчик переполнения), чтобы отключить осушитель и избежать потопа, если помпа выйдет из строя или забьется.
Виброизоляция и шум
Хотя уровень шума заявлен ≤55 дБ(А), вибрация от работы компрессора может передаваться на воздуховоды и далее на конструкции здания, создавая структурный шум.
Рекомендации: Подключать осушитель к воздуховодам необходимо через гибкие вставки (вибровставки из прорезиненной ткани или брезента). Это разрывает акустическую связь между устройством и жесткими воздуховодами. Само устройство должно быть надежно закреплено на несущей конструкции через виброизолирующие опоры.
