Описание:

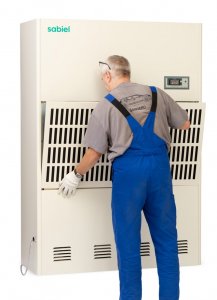

SABIEL DP170 — это мощный промышленный осушитель конденсационного типа в напольном исполнении, предназначенный для поддержания заданного уровня влажности в помещениях большого объема и с интенсивным влаговыделением .
Тип устройства: Напольный стационарный осушитель (не канальный). Он забирает воздух непосредственно из помещения, осушает его и возвращает обратно, работая автономно или в составе общей системы вентиляции.
Ключевое отличие от канальных моделей: DP170 не требуется врезка в воздуховоды. Это самостоятельный агрегат, который устанавливается на пол внутри осушаемого помещения и работает по принципу рециркуляции.
Целевое позиционирование: Модель создана для объектов, где требуются промышленная производительность, надежность и возможность интеграции в общую систему диспетчеризации здания.
Типовые помещения :
Крупные производственные цеха (пищевая, деревообрабатывающая, фармацевтическая промышленность).
Большие складские комплексы (для предотвращения коррозии, порчи упаковки, развития плесени).
Крытые спортивные сооружения, ледовые арены (борьба с туманом и конденсатом).
Бассейны, аквапарки, СПА-центры большого объема.
Архивы, книгохранилища, музеи с высокими требованиями к микроклимату.
Обслуживаемая площадь: Устройство эффективно работает в помещениях площадью от 140 до 220 м² (при стандартной высоте потолков 2,6 м) .
Производительность по влаге: Способен удалять до 168 литров воды в сутки при стандартных условиях (температура воздуха 30°C и относительная влажность 80%) . Производитель указывает влагосъем 168 л/сут, что близко к 170 литрам в названии модели.
Детальное описание функций и технологий
Интеллектуальная система управления и промышленная автоматика
Сердцем осушителя является усовершенствованная электронная плата управления, которая обеспечивает полную автономность, защиту оборудования и возможность интеграции в АСУЗ .
Встроенный гигростат с расширенной логикой: Устройство оснащено встроенным датчиком влажности, позволяющим точно измерять параметры воздуха в помещении. Диапазон регулировки относительной влажности составляет от 30% до 90% . Логика работы включает гистерезис для предотвращения частых включений/выключений компрессора ("тактирования"), что продлевает срок его службы.
Система авто-запоминания настроек: При сбоях электропитания устройство запоминает текущие параметры настройки и после восстановления питания автоматически возобновляет работу в заданном режиме без необходимости перенастройки . Это критически важно для объектов, где не требуется постоянное присутствие персонала.
Понятная система индикации: На панели управления реализована интуитивно понятная индикация режимов работы и нештатных ситуаций, что упрощает мониторинг состояния оборудования .
Продвинутая система самодиагностики: Электроника постоянно мониторит состояние ключевых узлов и параметров. При возникновении нештатной ситуации система генерирует сигнал ошибки, который может быть передан по цифровым интерфейсам.
Многоуровневая защита компрессора Hitachi: Для обеспечения долговечности главного элемента системы реализованы различные виды защиты, контролируемые электроникой :
Защита по высокому давлению (HP): Контролируется прессостатом высокого давления на нагнетательной линии. Предотвращает повреждение при перегрузках, засорении теплообменника или остановке вентилятора.
Защита по низкому давлению (LP): Контролируется прессостатом низкого давления на всасывающей линии. Защищает компрессор от работы при утечке хладагента ("всухую") и от замерзания испарителя.
Защита по времени (таймеры): Программная задержка на повторный запуск компрессора после остановки для выравнивания давления в системе.
Защита от перегрева компрессора: Встроенное тепловое реле в компрессоре Hitachi отключает его при критическом превышении температуры обмоток.
Эффективное осушение в широком диапазоне условий
SABIEL DP170 спроектирован для стабильной и эффективной работы в различных климатических условиях промышленных объектов.
Рабочий диапазон температур: Устройство гарантированно выполняет свои функции при температуре обрабатываемого воздуха от +5°C до +38°C . Это делает его пригодным для использования в неотапливаемых или частично отапливаемых складских и производственных помещениях в холодное время года. Производитель отмечает, что чем выше относительная влажность, тем эффективнее работает осушитель .
Интеллектуальная система авторазморозки "горячим газом" (Hot Gas Defrost): Это ключевая технология для работы при низких температурах (ниже +10°C) . Алгоритм работы включает:
Мониторинг: Плата отслеживает температуру испарителя и время непрерывной работы компрессора.
Инициация: При накоплении инея (температура испарителя падает ниже 0°C) запускается цикл разморозки.
Реверс: Четырехходовой клапан переключает направление движения хладагента. Горячий газ из компрессора Hitachi (до +80°C) направляется в испаритель, быстро растапливая лед.
Завершение: Как только датчик испарителя фиксирует положительную температуру, клапан переключается обратно.
Преимущество: Цикл занимает всего несколько минут, обеспечивая высокую среднюю производительность осушения даже при низких температурах.
Мощный воздушный поток: Производительность вентилятора составляет 2000 м³/час , что обеспечивает интенсивную рециркуляцию воздуха в помещении и эффективный забор влажного воздуха через осушитель.
Промышленная конструкция и надежность
Металлический корпус: Устройство заключено в прочный металлический корпус, обеспечивающий защиту внутренних компонентов в условиях промышленной эксплуатации .
Премиальный компрессор Hitachi: Использование компрессора японского бренда Hitachi — это залог долговечности и стабильной работы при высоких нагрузках .
Современный хладагент R410A: В осушителе используется современный, озонобезопасный хладагент R410A с заводской заправкой 1200 граммов . R410A обеспечивает более высокую эффективность теплопередачи и, следовательно, осушения по сравнению с устаревшими типами фреонов.
Интеграция в системы автоматизации (RS-485 с Modbus)

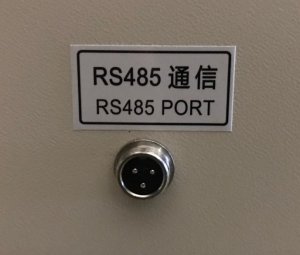

Наличие коммуникационного порта RS-485 с поддержкой протокола Modbus выводит устройство на профессиональный промышленный уровень .
Это позволяет :
Удаленный мониторинг: Считывать текущие параметры (температура, влажность, состояние компрессора и вентилятора, коды ошибок) на диспетчерский пульт или в систему "Умное здание".
Удаленное управление: Изменять уставки гигростата, принудительно включать/выключать устройство, сбрасывать ошибки.
Сложные сценарии: Интегрировать осушитель в общую систему автоматизации здания (АСУЗ, BMS), создавая логические связи с приточной вентиляцией, системой отопления, датчиками протечки и т.д.
Мобильность и гибкость размещения
Несмотря на стационарное исполнение, конструкцией предусмотрена определенная мобильность :
Устройство может быть перемещено в другое помещение при изменении потребностей производства.
Компактные габариты (598х406х1618 мм) при высокой производительности позволяют размещать его с минимальным занятием полезной площади .
Конструктивные особенности и компоновка узлов
Понимание внутреннего устройства критически важно для правильного монтажа и обслуживания.
Внутреннее устройство и особенности компоновки:
Воздухозаборные решетки: Расположены в нижней части корпуса для забора наиболее холодного и влажного воздуха (который скапливается внизу помещения).
Воздушный фильтр (класс G3 или G4): Задерживает крупные частицы пыли, защищая пластины теплообменника от засорения. Производитель особо подчеркивает необходимость регулярной чистки воздушных фильтров для поддержания эффективности работы .
Испаритель (Evaporator): Холодный теплообменник, на котором происходит конденсация водяного пара из воздуха. Изготавливается из медных труб с алюминиевым оребрением.
Компрессор Hitachi: Установлен на виброизолирующих опорах внутри корпуса для снижения передачи вибрации на пол и конструкции здания .
Конденсатор (Condenser): Горячий теплообменник, подогревающий осушенный воздух перед его возвратом в помещение (обычно на 2-5°C теплее, чем на входе).
Мощный вентилятор: Обеспечивает производительность 2000 м³/час .
Дренажный поддон и патрубок: Расположен под испарителем для сбора конденсата. Предусмотрен автоматический слив воды .
Электронный блок управления: Включает клеммы для подключения питания, интерфейса RS-485, а также микропроцессор с программным обеспечением.
Нюансы монтажа и эксплуатации (критически важно!)
Для того чтобы осушитель проработал весь заявленный срок, необходимо учитывать несколько важных моментов .
Требования к установке
Подключение специалистом: Подключение к электрической сети должен выполнять только квалифицированный специалист с соблюдением правил техники безопасности и ПУЭ . Устройство требует подключения к сети 380 В / 50 Гц .
Горизонтальная установка: Необходимо строго соблюдать горизонтальность установки, чтобы обеспечить правильную работу компрессора и дренажной системы .
Воздушные зазоры: Необходимо обеспечить достаточный воздушный зазор между отверстиями входа/выхода воздуха и стенами или другими препятствиями для свободной циркуляции воздуха .
Дренажная система
Автоматический слив: В стандартной комплектации конденсат отводится самотеком через дренажный патрубок . Необходимо обеспечить уклон дренажной трубки и подключение к канализации через гидрозатвор (сифон) для предотвращения попадания запахов.
Возможность установки дренажной помпы: Для ситуаций, когда самотечный слив невозможен (например, при установке в подвале ниже уровня канализации), предусмотрена возможность установки дренажной помпы . Помпа с поплавковым выключателем принудительно поднимает воду на необходимую высоту.
Обслуживание фильтров
Регулярная чистка: Производитель прямо указывает на необходимость регулярной чистки воздушных фильтров . Забитые фильтры увеличивают нагрузку на вентилятор, снижают воздушный поток и, как следствие, эффективность осушения, а также повышают энергопотребление.
Периодичность: Рекомендуется проверять состояние фильтров не реже 1 раза в месяц, в сильно запыленных помещениях — чаще.
Электропитание и защита
Трехфазное питание: Устройство требует подключения к трехфазной сети 380В с правильным чередованием фаз . Кабель питания сечением 2,5 мм² входит в комплект поставки.
Защита: Рекомендуется подключать устройство через отдельный автоматический выключатель и УЗО (дифавтомат) с соответствующими характеристиками (ток утечки 30 мА). Ток потребления указан как 4,3 А (номинальный) . Важное примечание: Это значение вызывает сомнения, так как при мощности 2,8 кВт и напряжении 380 В расчетный ток должен быть около 5,3 А (по формуле I=P/(√3Ucosφ) с cosφ≈0,85). Вероятно, указан ток при какой-то частичной нагрузке, либо в документации ошибка. Для выбора автомата рекомендуется использовать расчетное значение с запасом (автомат C16).
