Описание:

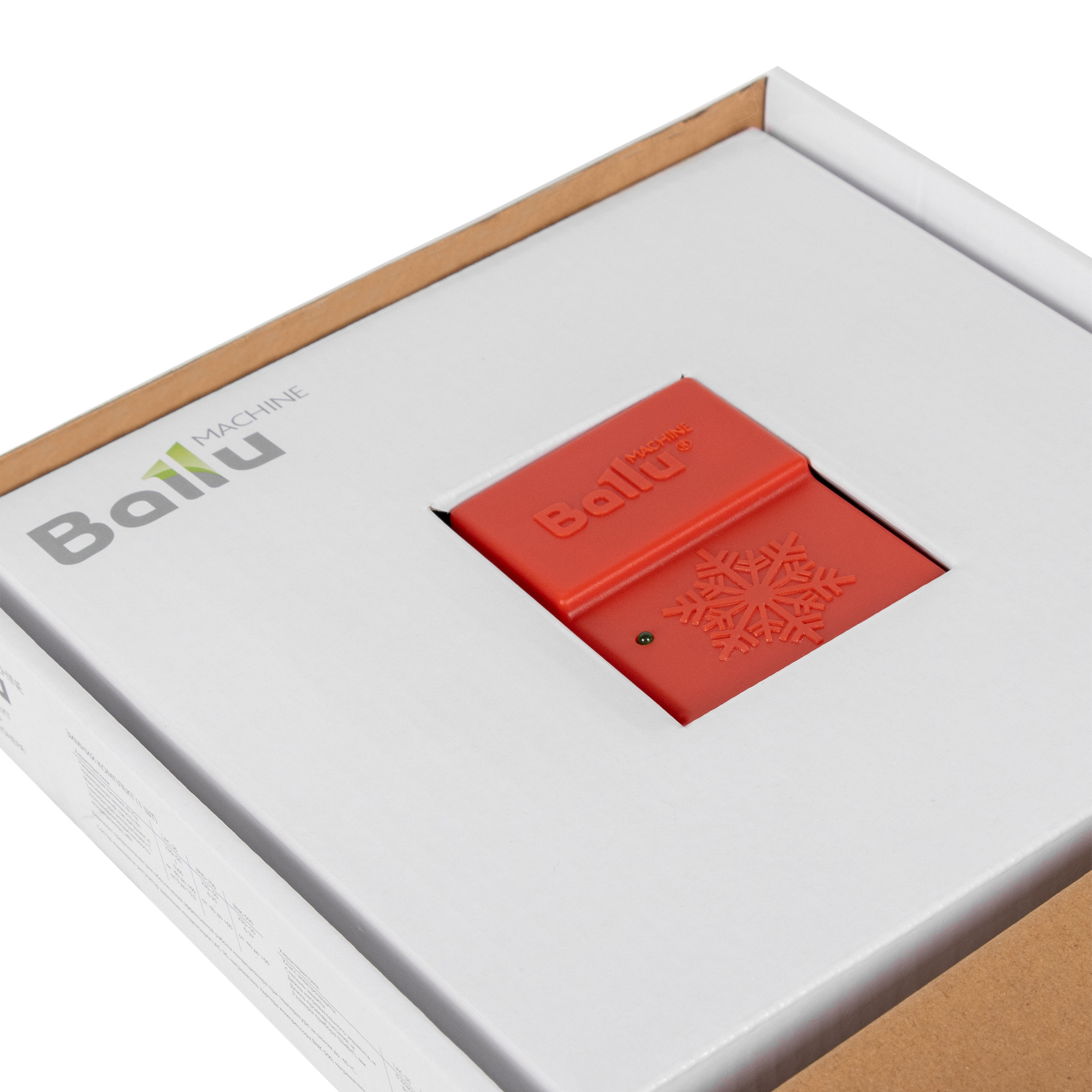

Зимний комплект Ballu «Снегирь» это специализированный набор устройств, предназначенный для обеспечения надежной и эффективной работы кондиционера в режиме «охлаждение» при отрицательных температурах наружного воздуха до -40 °С. Комплект разработан для использования с любыми кондиционерами типа «ON/OFF» (неинверторными) холодопроизводительностью до 10,5 кВт.
Важно: Зимний комплект не расширяет рабочий диапазон температур кондиционера в режиме «обогрев», а только обеспечивает его корректную работу на охлаждение в условиях низких температур окружающей среды.

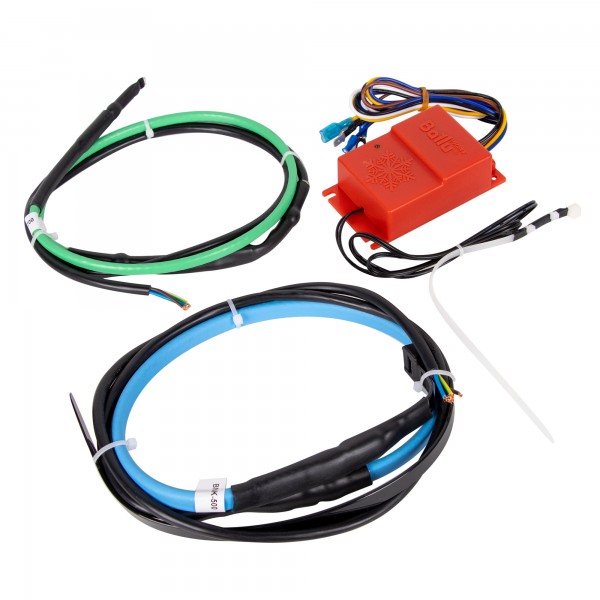

В комплект поставки входят три основных модуля и необходимые аксессуары для монтажа:

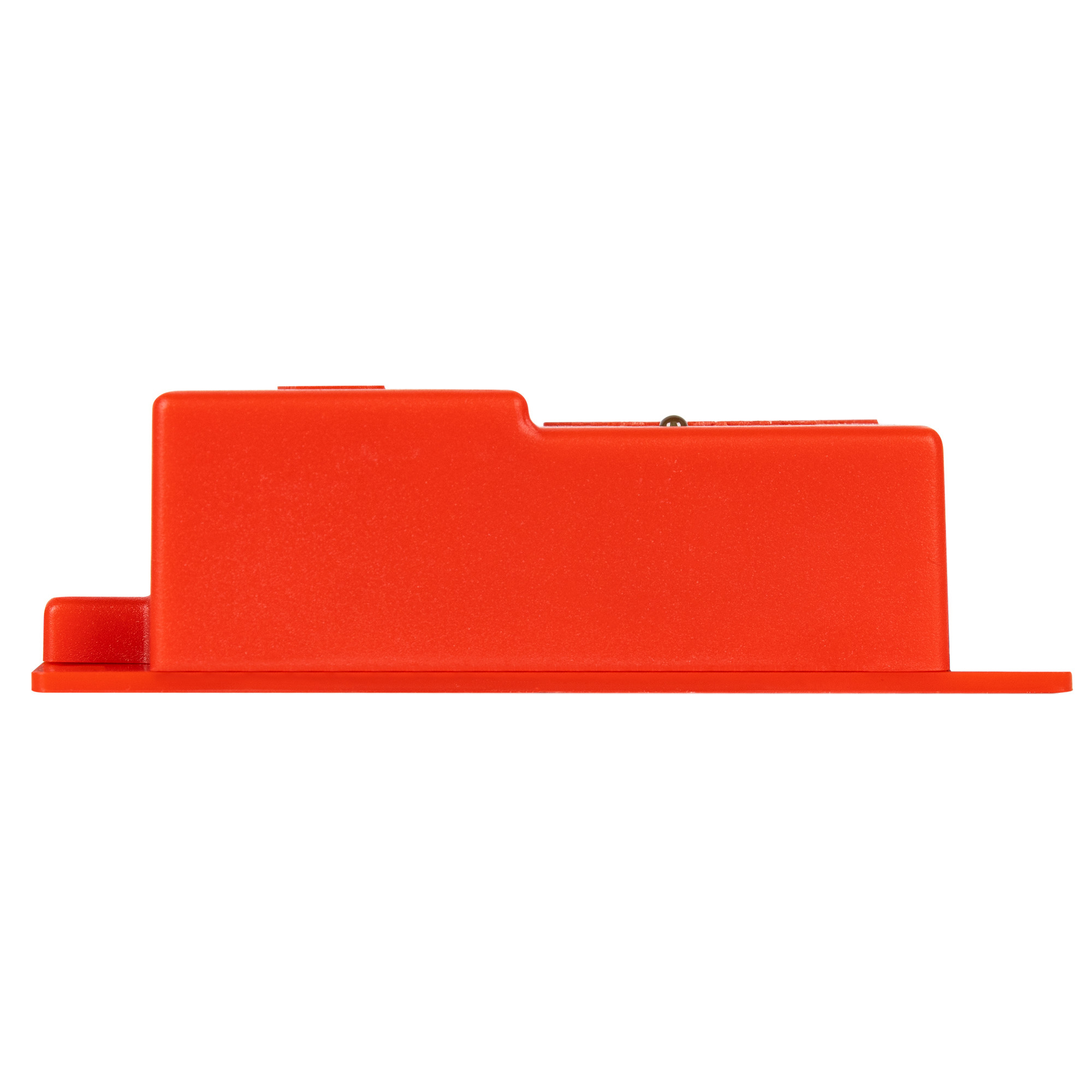

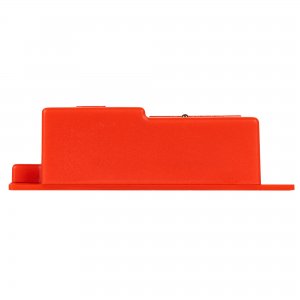

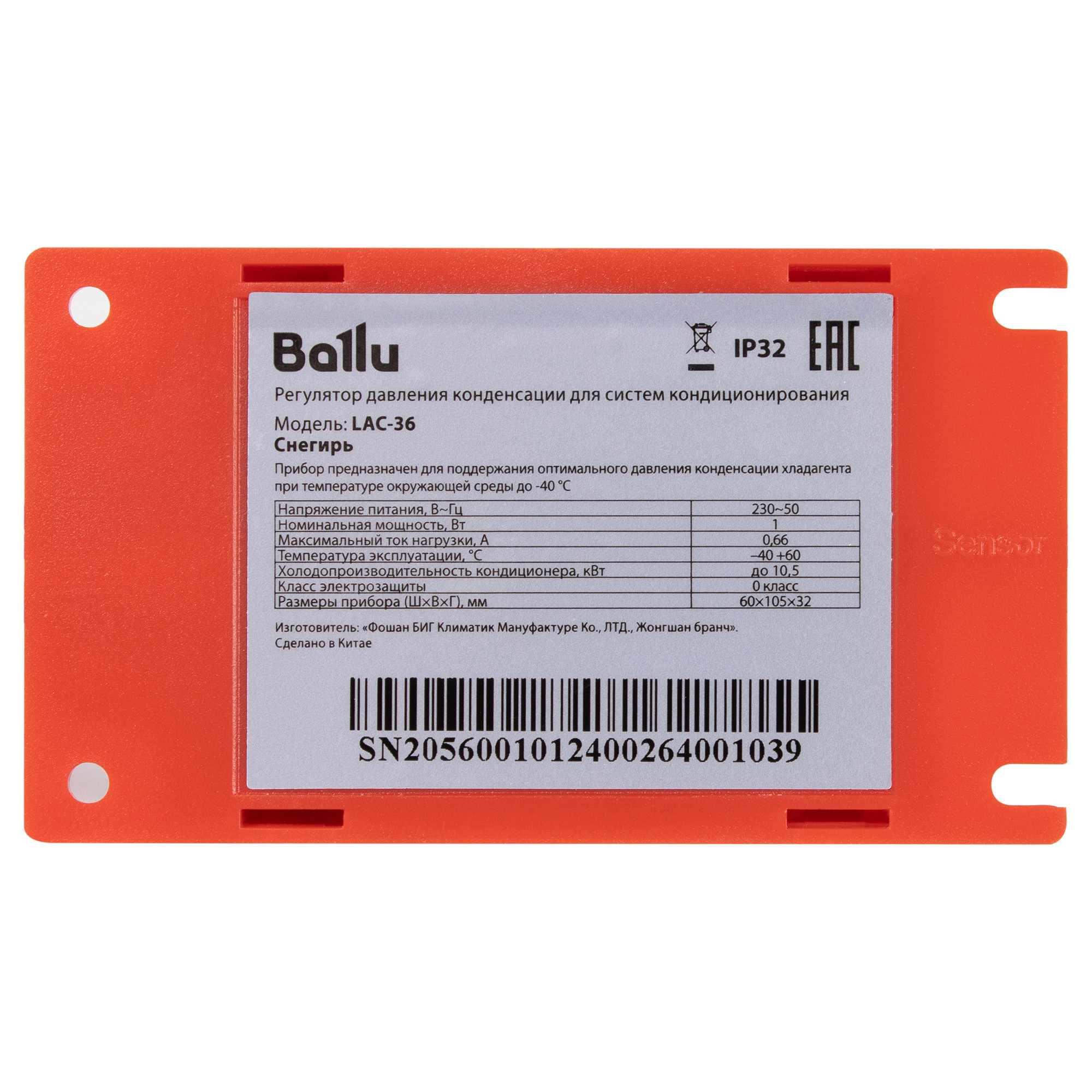

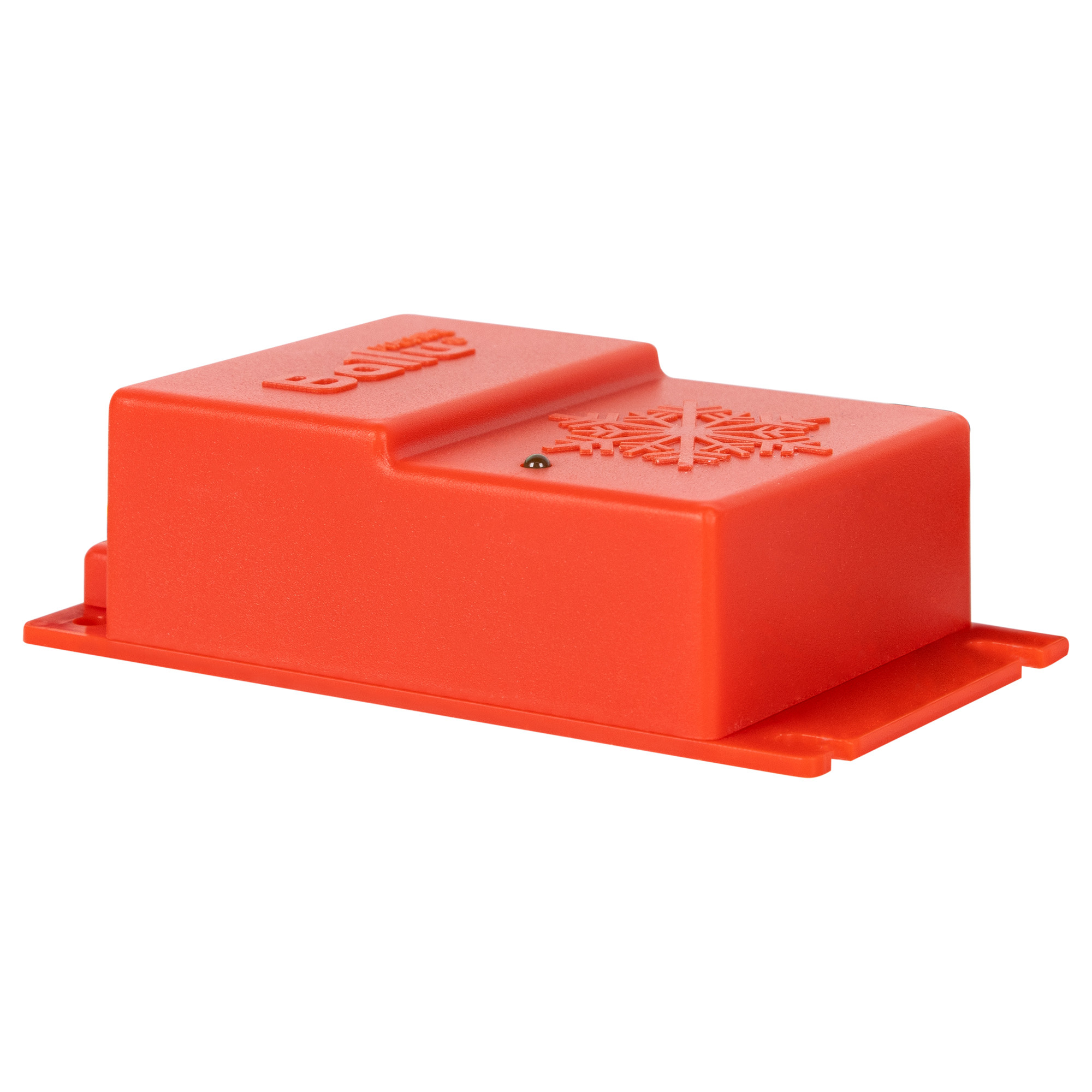

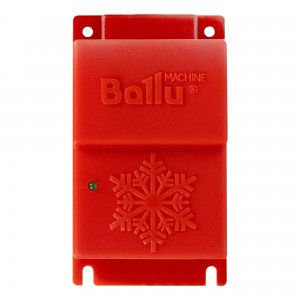

Регулятор давления конденсации BALLU LAC-36 – микропроцессорное устройство для управления скоростью вращения вентилятора наружного блока.
Нагреватель картера компрессора BALLU BNK-500 – саморегулирующийся нагревательный элемент для подогрева масла в картере компрессора.
Нагреватель дренажа BALLU BND-700 – саморегулирующийся кабель для предотвращения замерзания конденсата в дренажной магистрали (длина 2,0 м).
Паста теплопроводящая (1 г) – для улучшения теплового контакта термодатчика с трубопроводом.
Стяжки пластиковые 100 мм (6 шт.) и 150 мм (2 шт.) – для фиксации элементов.
Инструкция по эксплуатации с гарантийным талоном.
1. Регулятор давления конденсации BALLU LAC-36

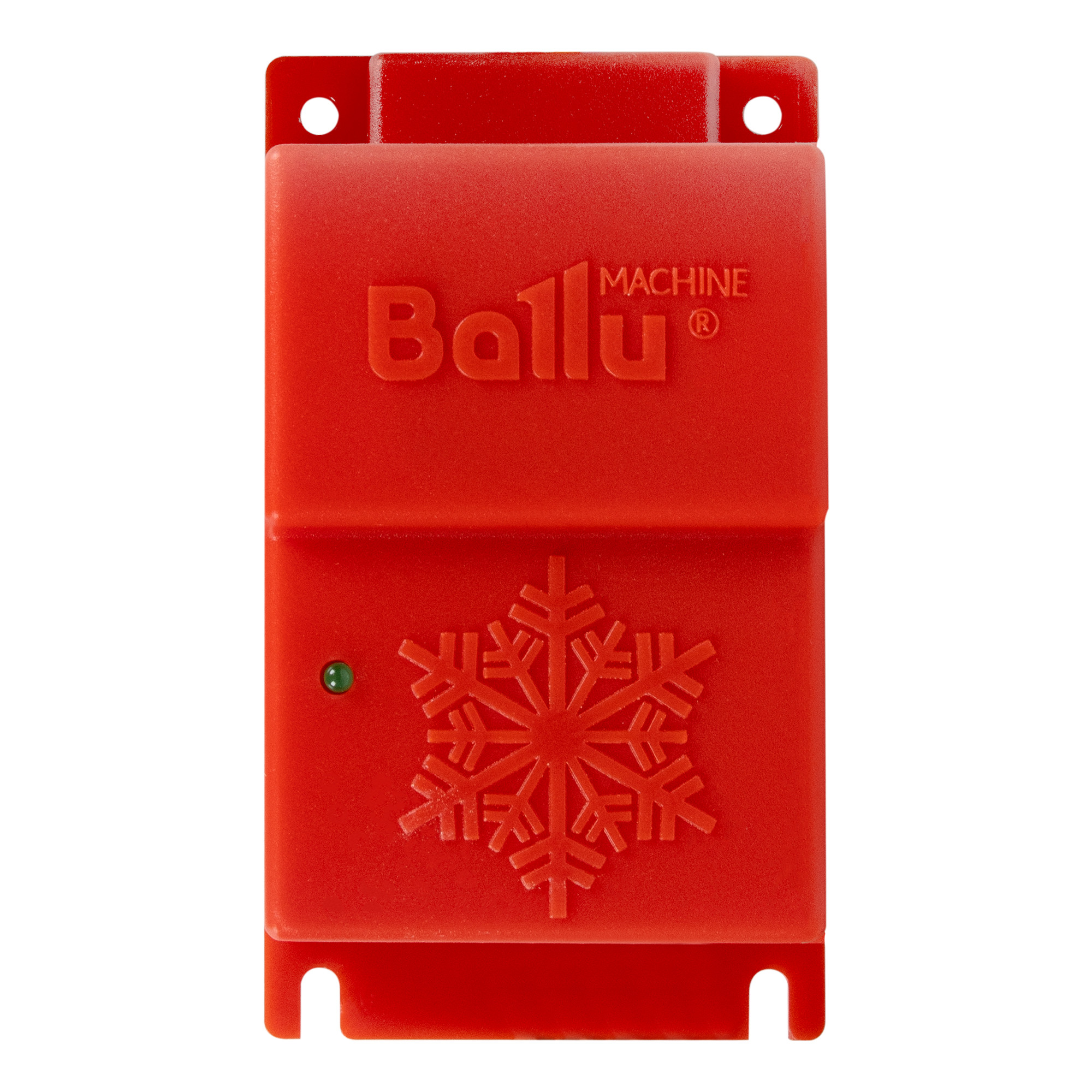

Регулятор предназначен для поддержания давления конденсации хладагента на номинальном уровне (обеспечение производительности не ниже 80% от номинальной) при изменении температуры наружного воздуха. Он управляет скоростью вращения вентилятора наружного блока, изменяя объёмный расход воздуха через конденсатор (теплообменник внешнего блока). При понижении температуры окружающей среды регулятор снижает скорость вентилятора (вплоть до полной остановки), предотвращая избыточное падение давления и обеспечивая стабильную производительность системы. Устройство имеет встроенную самодиагностику и светодиодную индикацию текущего режима работы:
Непрерывное мигание – регулятор работает, состояние ожидания сигнала включения вентилятора.
Кратковременное загорание с периодом ~4 секунды (для блоков «охлаждение») – регулятор работает в режиме «охлаждение», вентилятор управляется по температуре датчика.
Двойное кратковременное загорание с периодом ~4 секунды (для блоков «охлаждение–нагрев» в режиме «нагрев») – регулятор работает в режиме «нагрев», вентилятор вращается с максимальной скоростью.
Регулятор не требует настройки и подходит для систем как «только охлаждение», так и «охлаждение–нагрев» с любым положением четырёхходового клапана.
2. Нагреватель картера компрессора BALLU BNK-500
Саморегулирующийся нагреватель предназначен для подогрева картера компрессора. При отрицательных температурах масло в компрессоре загустевает, а хладагент может растворяться в масле или скапливаться в картере в жидкой фазе. Это приводит к «вымыванию» смазки из подшипников при запуске и повышенному износу. Нагреватель автоматически регулирует свою мощность (6–37 Вт) в зависимости от температуры компрессора, обеспечивая необходимую вязкость масла и предотвращая растворение хладагента. Устройство работает постоянно (не требует отключения летом) и монтируется непосредственно на корпусе компрессора под термоизоляцией.
3. Нагреватель дренажа BALLU BND-700
Саморегулирующийся нагревательный кабель длиной 2 метра, устанавливаемый внутри дренажного шланга на участке, находящемся на улице. Он предотвращает замерзание конденсата, исключая образование ледяных пробок и обеспечивая беспрепятственный отвод воды при работе кондиционера на охлаждение в зимний период. Нагреватель автоматически изменяет свою мощность (4–25 Вт) в зависимости от температуры окружающей среды и не нуждается в отключении летом.
Установка комплекта
Все работы по монтажу и подключению должны выполняться только при отключенном питании системы кондиционирования. Для питания компонентов необходимо подвести отдельную линию электропитания 230 В – 50 Гц с постоянным присутствием напряжения.
1 этап. Установка регулятора LAC-36
Монтаж корпуса и электрических соединений:
Регулятор монтируется внутри электрического отсека наружного блока.

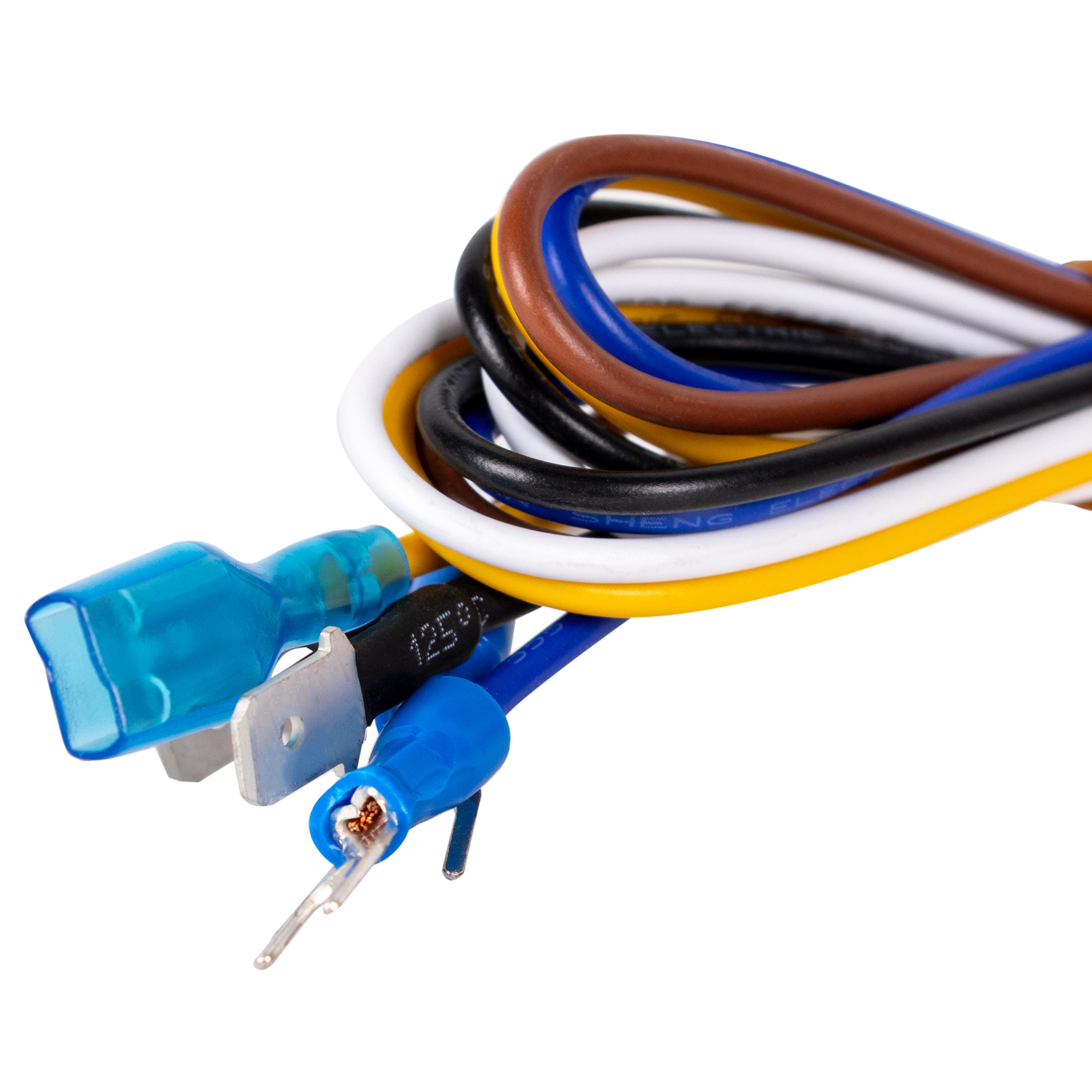

Синий провод – соединить с нейтралью (N) внешнего блока.
Коричневый провод – соединить с фазным проводом подведённой линии электропитания.
Жёлтый и чёрный провода – разрезать провод питания вентилятора внешнего блока. Жёлтый провод подключить к стороне, идущей от платы (источник сигнала), чёрный – к стороне, идущей к вентилятору (нагрузка).
Серый провод:
Для блока «только охлаждение» – подключить к нейтрали (N).
Для блока «охлаждение–нагрев», у которого четырёхходовой клапан в режиме «охлаждение» обесточен, – подключить к точке (клемме), на которой появляется фаза при включении режима нагрева (управление четырёхходовым клапаном).
Установка термодатчика:
Датчик температуры устанавливается на калач медной трубы со стороны бокса компрессора и электроники, строго в гидравлической середине конденсатора (середина длины змеевика одной секции). Допустимое отклонение ± один калач.
Перед установкой на область датчика наносится теплопроводящая паста.
Датчик крепится пластиковой стяжкой (внутри под трубкой). Для наилучшего результата и изоляции рекомендуется дополнительно изолировать его отрезком термоизоляции подходящего диаметра и зафиксировать хомутами.
Проверка работы регулятора:
Подать напряжение на систему. Индикатор регулятора должен непрерывно мигать (режим ожидания).
Для блоков «охлаждение»: включить кондиционер. После запуска компрессора индикатор начнёт кратковременно загораться каждые ~4 с. Вентилятор начнёт вращение после прогрева датчика до +32 °С.
Для блоков «охлаждение–нагрев»: включить режим «нагрев». Индикатор будет дважды кратковременно загораться каждые ~4 с. Вентилятор будет вращаться с максимальной скоростью.
2 этап. Установка нагревателя картера компрессора BNK-500
Обесточить систему и проверить сопротивление нагревателя тестером.
Демонтировать существующую термоизоляцию компрессора.
Плотно обернуть нагреватель вокруг корпуса компрессора и зафиксировать пластиковыми стяжками, обеспечив полное облегание.
Восстановить термоизоляцию поверх нагревателя. Кабель питания проложить поверх изоляции, не допуская контакта с горячим корпусом компрессора.
Подключить синий и коричневый провода к линии питания 230 В – 50 Гц (постоянно под напряжением), жёлто-зелёный – к заземлению.
3 этап. Установка нагревателя дренажа BND-700
Нагреватель вставляется внутрь пластикового дренажного шланга на всём протяжении его уличного участка.
Подключить синий и коричневый провода к линии 230 В – 50 Гц (постоянное питание), жёлто-зелёный – к заземлению.
В процессе эксплуатации устройства не требуют проведения регламентных работ.
Нагреватели (BNK-500, BND-700) и регулятор должны быть постоянно подключены к сети 230 В. Отключать их не требуется ни зимой, ни летом.
Подключение нагревателей категорически запрещается выполнять параллельно компрессорам или двигателям вентиляторов – это может привести к «холодному старту» компрессора и выходу нагревателя из строя из-за ЭДС самоиндукции.
Термоизоляция компрессора после установки нагревателя обязательна.
При низких температурах окружающей среды избегать деформации нагревателя дренажа (не сгибать, не пережимать) – это может привести к его разрушению.
Регулятор должен использоваться только с нагрузкой, не превышающей его допустимый ток (с учётом температурной зависимости).
Комплект сертифицирован на территории Таможенного союза и соответствует требованиям технических регламентов:
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
