Описание:
Зимний комплект Ballu ECO SMART INVERTER это специализированный набор устройств, предназначенный для обеспечения надежной и эффективной работы кондиционера в режиме охлаждения при отрицательных температурах наружного воздуха до -40 °С.
Важно: Зимний комплект не расширяет диапазон рабочих температур кондиционера в режиме «обогрев», а только обеспечивает его корректную работу на охлаждение в условиях низких температур окружающей среды.

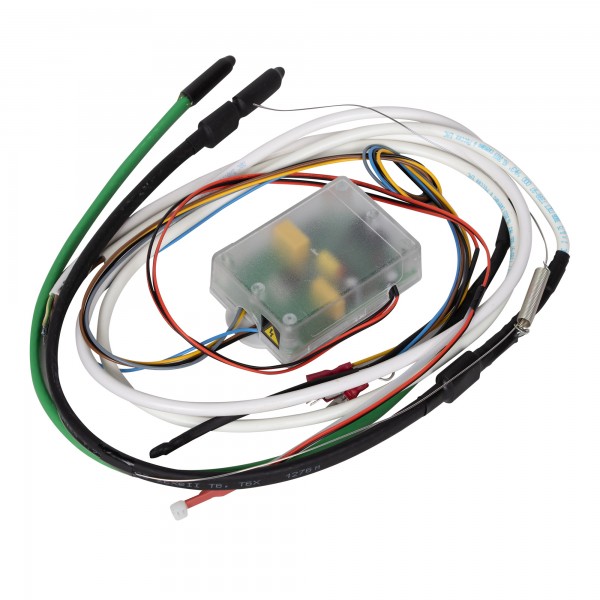

В комплект поставки входят три основных модуля:

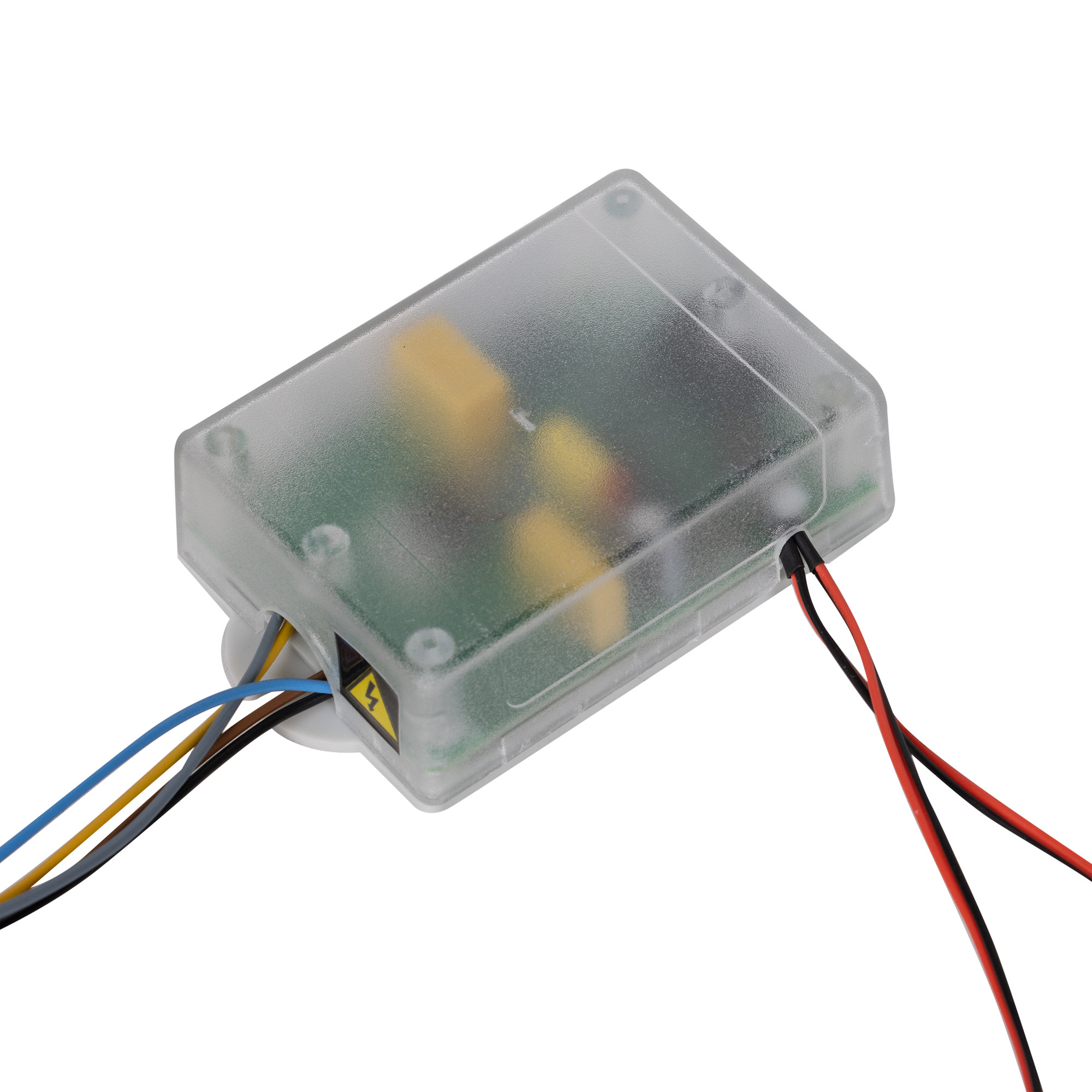

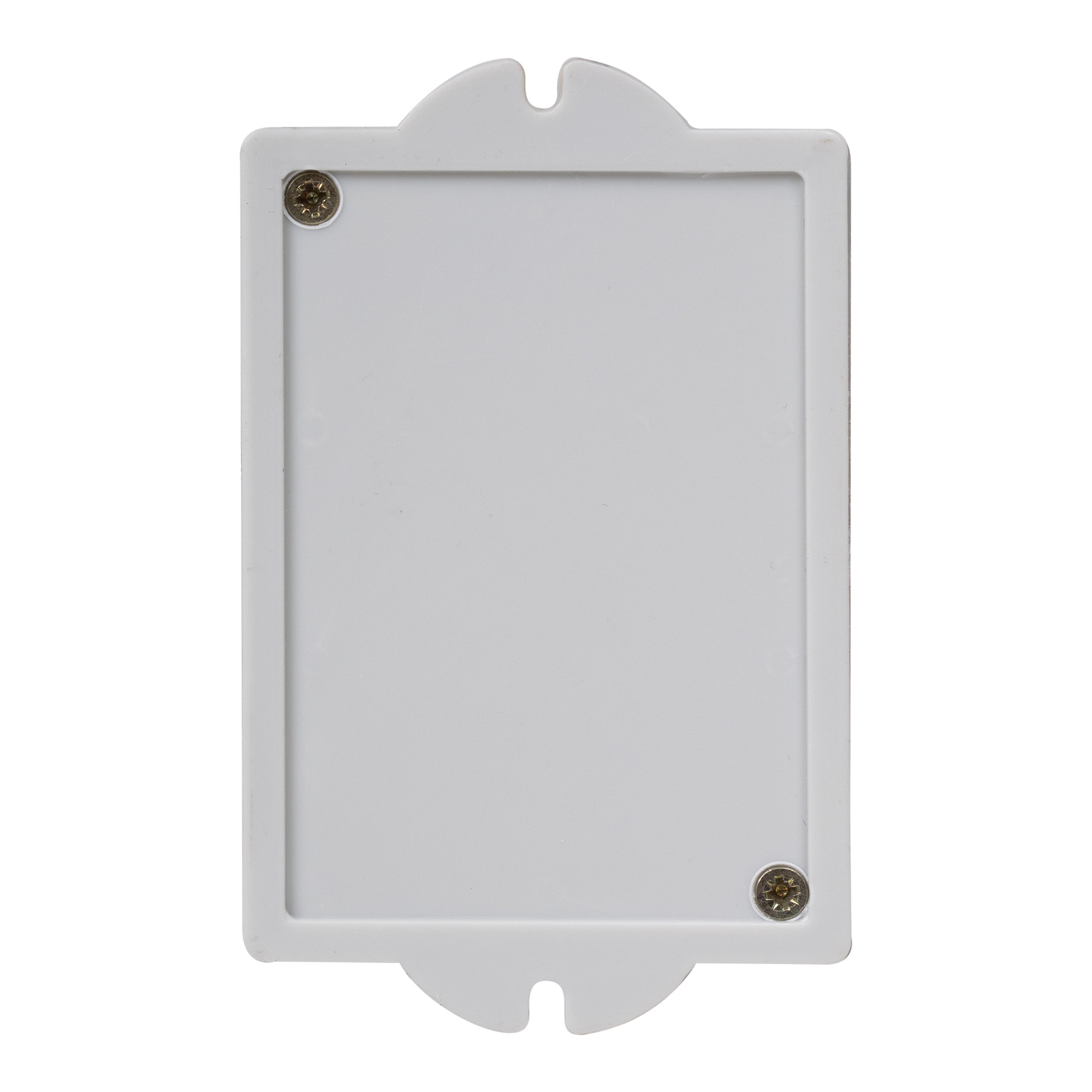

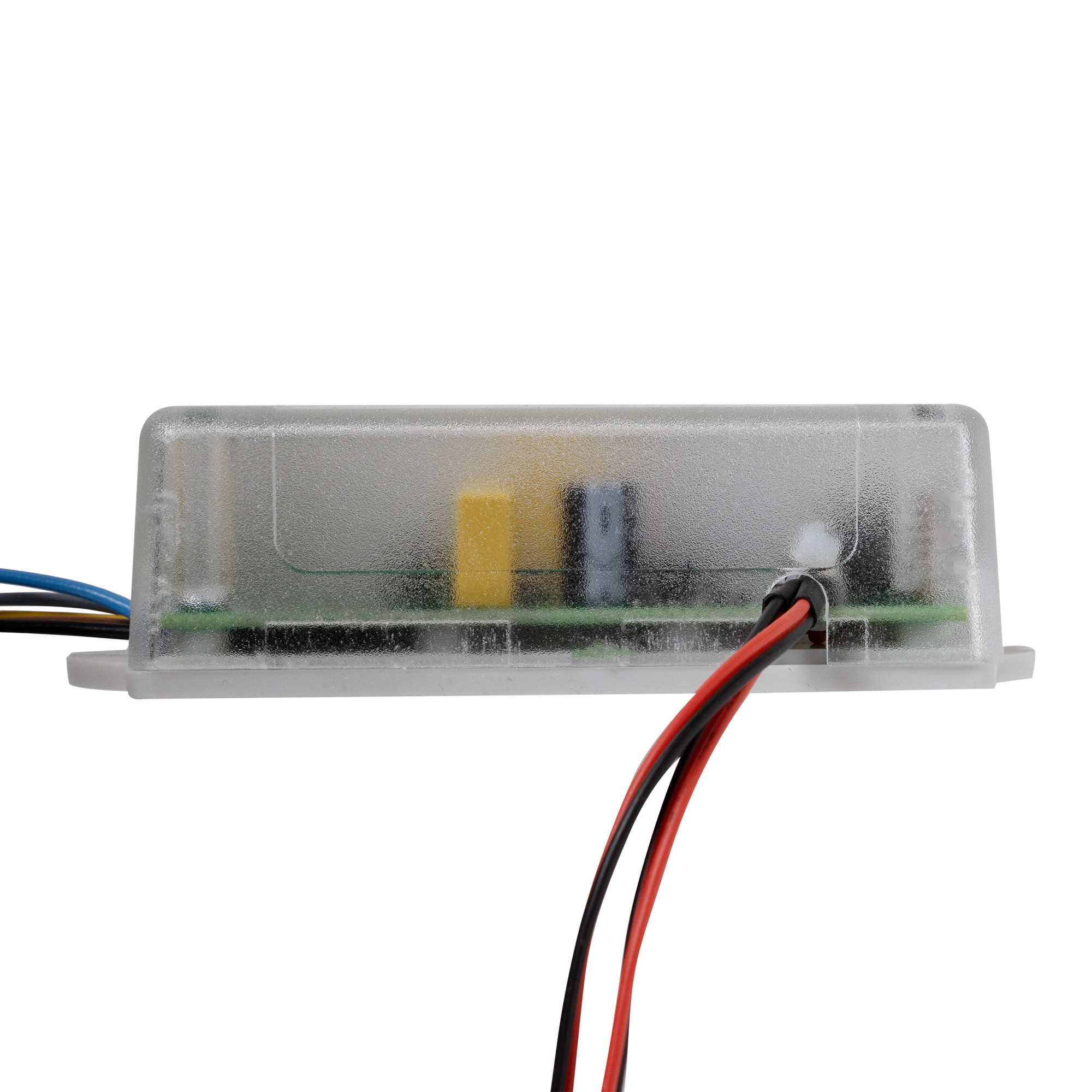

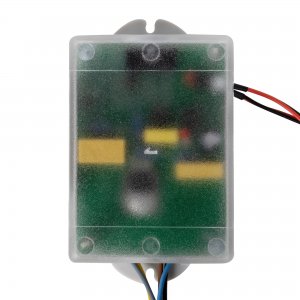

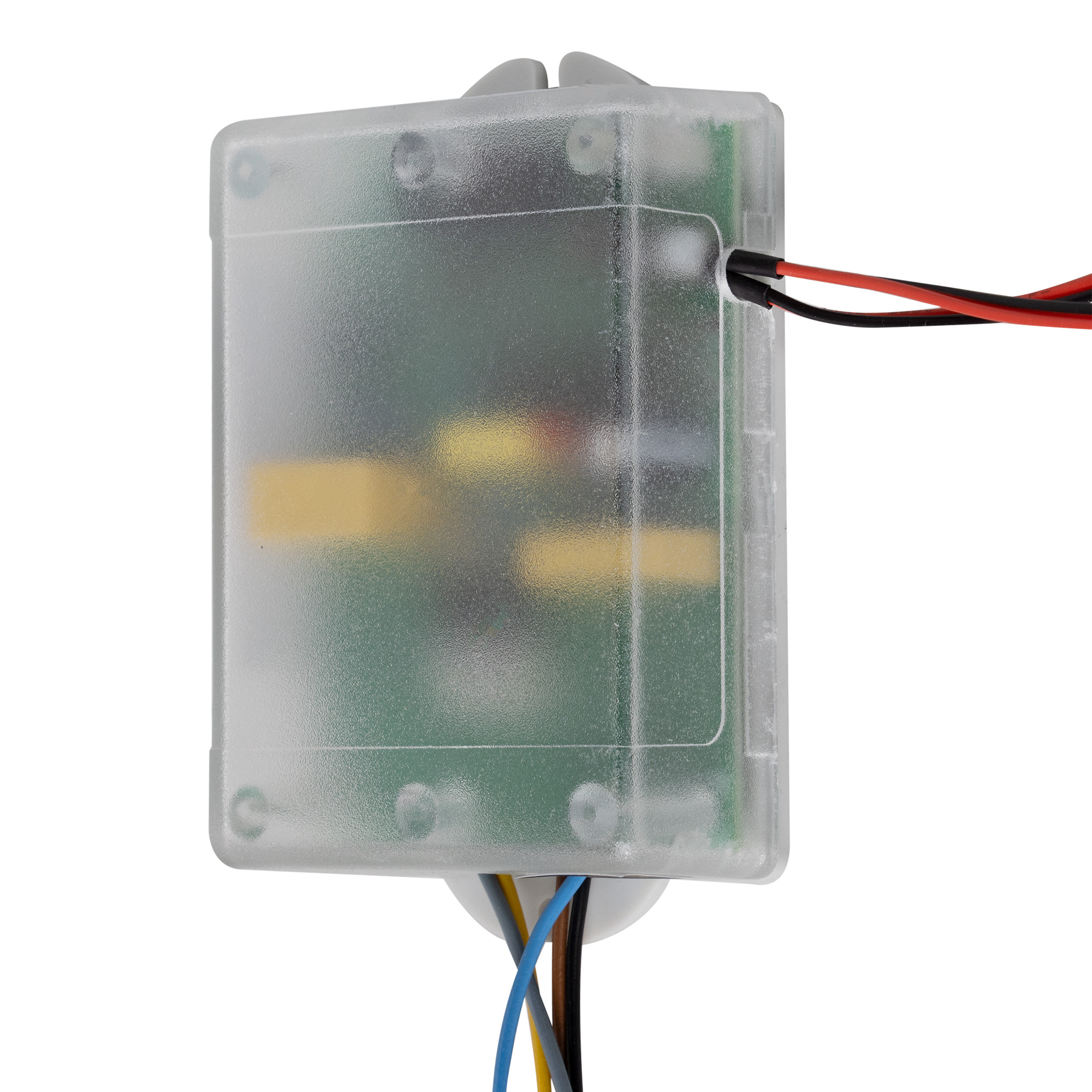

Регулятор давления конденсации BALLU LAC-24 – микропроцессорное устройство для управления скоростью вращения вентилятора наружного блока.

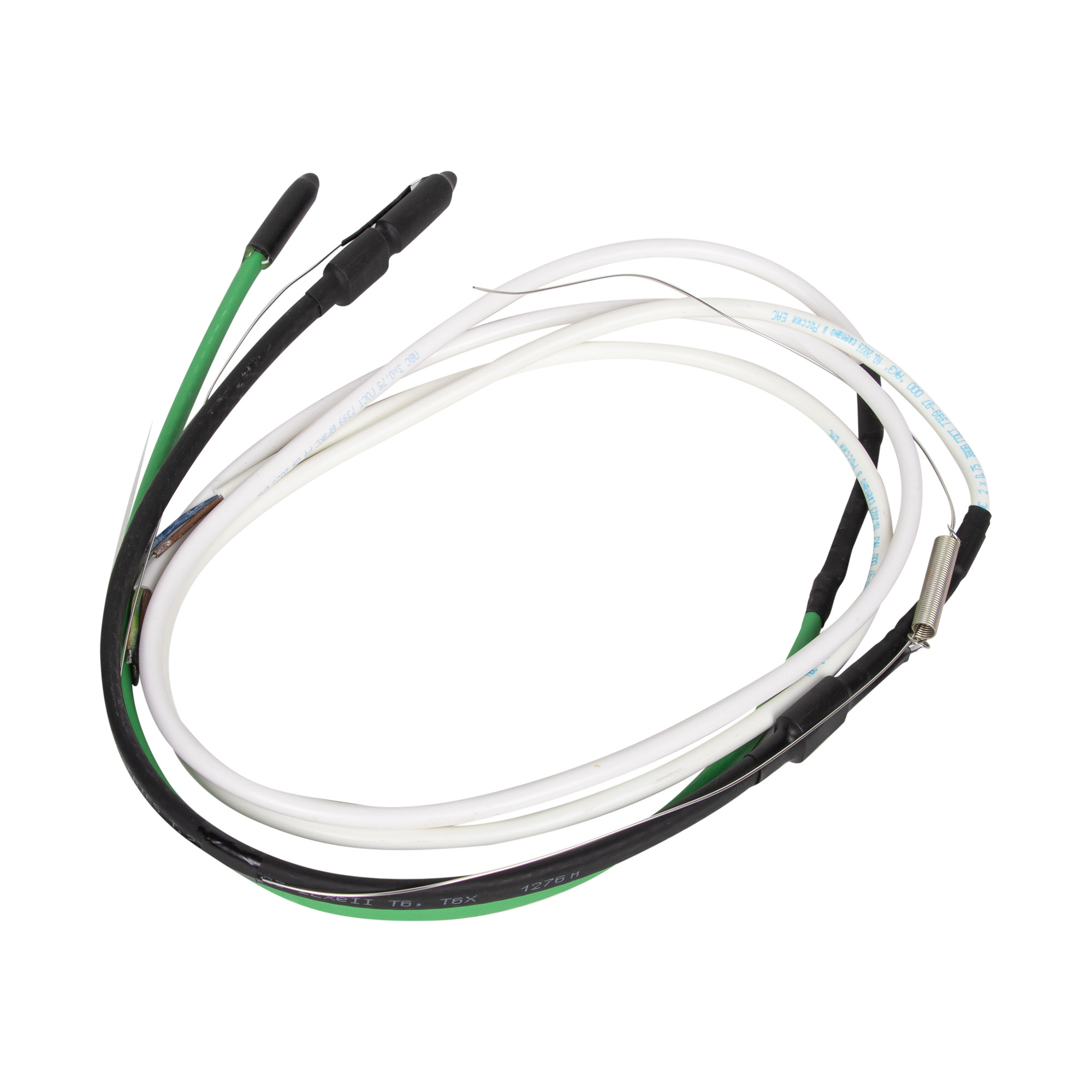

Нагреватель картера компрессора BALLU BNK-500 – саморегулирующийся нагревательный элемент для подогрева масла в картере компрессора.
Нагреватель дренажа BALLU BND-500 – саморегулирующийся кабель для предотвращения замерзания конденсата в дренажной магистрали.
Теплопроводящая паста (1 г) для улучшения теплового контакта термодатчика с трубопроводом.
Пластиковые стяжки 100 мм (6 шт.) и 150 мм (2 шт.) для фиксации элементов.
Инструкция по эксплуатации с гарантийным талоном.
1. Регулятор давления конденсации BALLU LAC-24: предназначен для поддержания давления конденсации хладагента на номинальном уровне при изменении температуры наружного воздуха. Он управляет скоростью вращения вентилятора наружного блока, изменяя объёмный расход воздуха через конденсатор. При понижении температуры окружающей среды регулятор снижает скорость вентилятора (вплоть до полной остановки), предотвращая избыточное падение давления и обеспечивая стабильную производительность системы. Устройство имеет встроенную самодиагностику и светодиодную индикацию текущего режима работы:
Непрерывное мигание – ожидание сигнала включения вентилятора.
Кратковременное загорание с периодом ~4 с (режим «охлаждение») – регулятор работает, вентилятор управляется по температуре.
Двойное кратковременное загорание с периодом ~4 с (режим «нагрев») – работа в режиме нагрева (вентилятор вращается с максимальной скоростью).
Регулятор не требует настройки, автоматически адаптируется к условиям работы. Подходит для систем как «только охлаждение», так и «охлаждение/нагрев» с любым положением четырёхходового клапана.
2. Нагреватель картера компрессора BALLU BNK-500: предназначен для подогрева картера компрессора. При отрицательных температурах масло в компрессоре загустевает, а хладагент может растворяться в масле или скапливаться в картере в жидкой фазе. Это приводит к «вымыванию» смазки при запуске и повышенному износу подшипников. Нагреватель автоматически регулирует свою мощность в зависимости от температуры окружающей среды, поддерживая необходимую вязкость масла и предотвращая растворение хладагента. Устройство работает постоянно (не требует отключения летом) и монтируется непосредственно на корпусе компрессора под термоизоляцией.
3. Нагреватель дренажа BALLU BND-500: саморегулирующийся нагревательный кабель, устанавливаемый внутри дренажного шланга. Он предотвращает замерзание конденсата в наружной части дренажной магистрали, что исключает образование ледяных пробок и обеспечивает беспрепятственный отвод воды при работе кондиционера на охлаждение в зимний период. Нагреватель автоматически изменяет свою мощность в зависимости от температуры, не нуждается в отключении летом.
Установка комплекта
Все работы по монтажу и подключению должны выполняться только при отключенном питании системы кондиционирования. Для питания компонентов необходимо подвести отдельную линию электропитания 230 В – 50 Гц с постоянным присутствием напряжения.
1. Установка регулятора LAC-24
Регулятор монтируется внутри электрического отсека наружного блока.
Синий провод – соединить с нейтралью (N) внешнего блока.
Коричневый провод – соединить с фазным проводом подведённой линии электропитания.
Разрезать провод питания вентилятора (красный), идущий от клеммы CN25 (или аналогичной) на плате наружного блока. Подключить жёлтый провод регулятора к стороне, идущей от платы, а чёрный – к стороне, идущей к вентилятору.
Серый провод (если используется):
Для блока «только охлаждение» – подключить к нейтрали (N).
Для блока «охлаждение–нагрев», у которого четырёхходовой клапан в режиме охлаждения обесточен – подключить к точке 3 (клемме управления четырёхходовым клапаном, на которой появляется фаза при включении нагрева).
Установка термодатчика:
Датчик температуры устанавливается на медной трубе (калаче) в гидравлической середине конденсатора – примерно в середине длины змеевика одной секции. Допустимое отклонение ± один калач.
Для улучшения теплового контакта используется теплопроводящая паста.
Установка датчика окружающей среды:
Датчик крепится на заднюю панель наружного блока.
2. Установка нагревателя картера компрессора BNK-500
Отключить питание кондиционера.
Проверить сопротивление нагревателя тестером на соответствие теххарактеристикам.
Демонтировать существующую термоизоляцию компрессора.
Обернуть нагреватель вокруг корпуса компрессора, обеспечив плотное прилегание по всей окружности. Зафиксировать пластиковыми стяжками.
Восстановить термоизоляцию поверх нагревателя. Кабель питания нагревателя должен проходить поверх изоляции, не касаясь горячих частей компрессора.
Подключить синий и коричневый провода к линии питания 230 В – 50 Гц (постоянно под напряжением), жёлто-зелёный – к заземлению.
3. Установка нагревателя дренажа BND-500
Нагреватель вставляется внутрь пластикового дренажного шланга (в участок, находящийся на улице).
Подключение: синий и коричневый провода – к линии 230 В – 50 Гц (постоянное питание), жёлто-зелёный – к заземлению.
Для режима охлаждения: включить кондиционер. После запуска компрессора регулятор должен перейти в режим «охлаждение» (индикатор кратковременно загорается каждые 4 с). Вентилятор наружного блока начнёт вращение после прогрева датчика до +32 °С.
Для режима нагрева: включить кондиционер в режим нагрева. После запуска компрессора индикатор регулятора должен дважды кратковременно загораться каждые 4 с, вентилятор будет вращаться с максимальной скоростью.
В процессе эксплуатации устройства не требуют проведения регламентных работ.
Нагреватели (BNK-500, BND-500) должны быть постоянно включены в сеть 230 В. Отключать их не требуется ни зимой, ни летом.
Регулятор LAC-24 не нуждается в обслуживании.
Подключение нагревателей категорически запрещается выполнять параллельно компрессорам или двигателям вентиляторов – это может привести к «холодному старту» компрессора и выходу нагревателя из строя из-за ЭДС самоиндукции.
Термоизоляция компрессора после установки нагревателя обязательна.
При низких температурах окружающей среды избегать деформации нагревателя дренажа (не сгибать, не пережимать) – это может привести к его разрушению.
Регулятор должен использоваться только с нагрузкой, не превышающей его допустимый ток (с учётом температурной зависимости).
Комплект сертифицирован на территории Таможенного союза и соответствует требованиям технических регламентов:
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
