Описание:

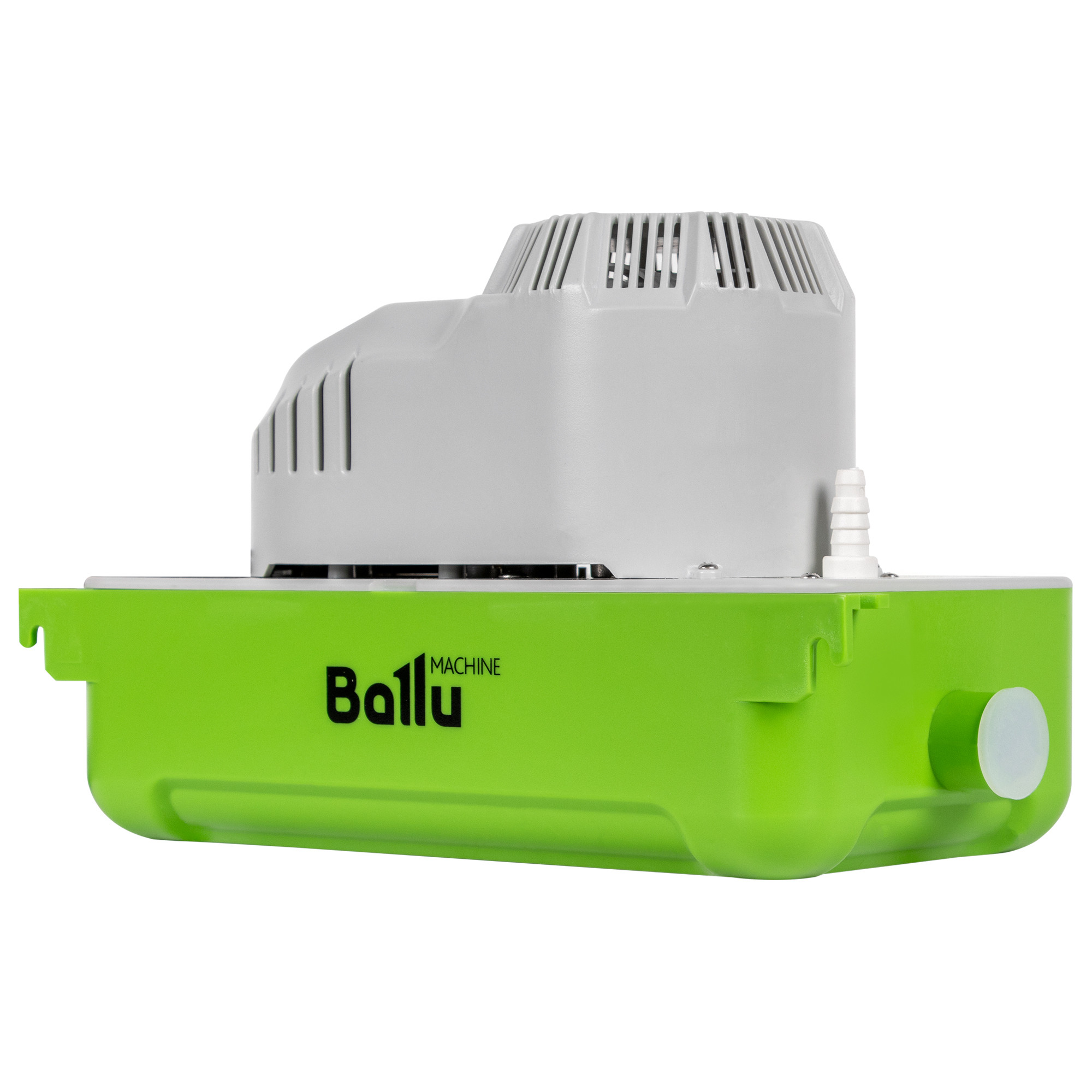

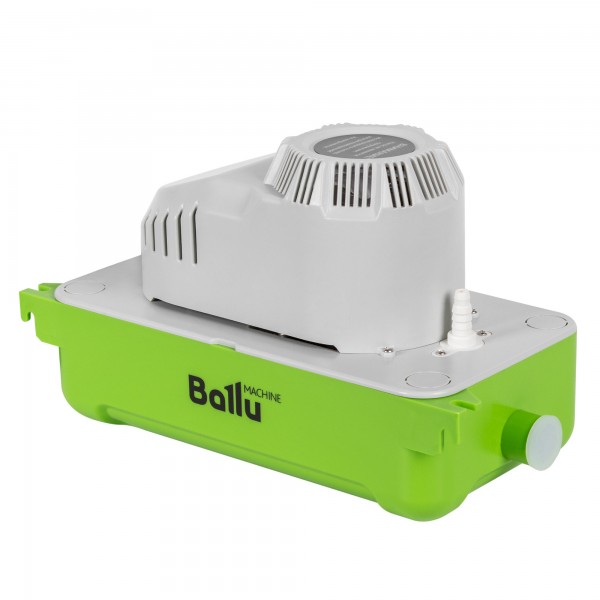

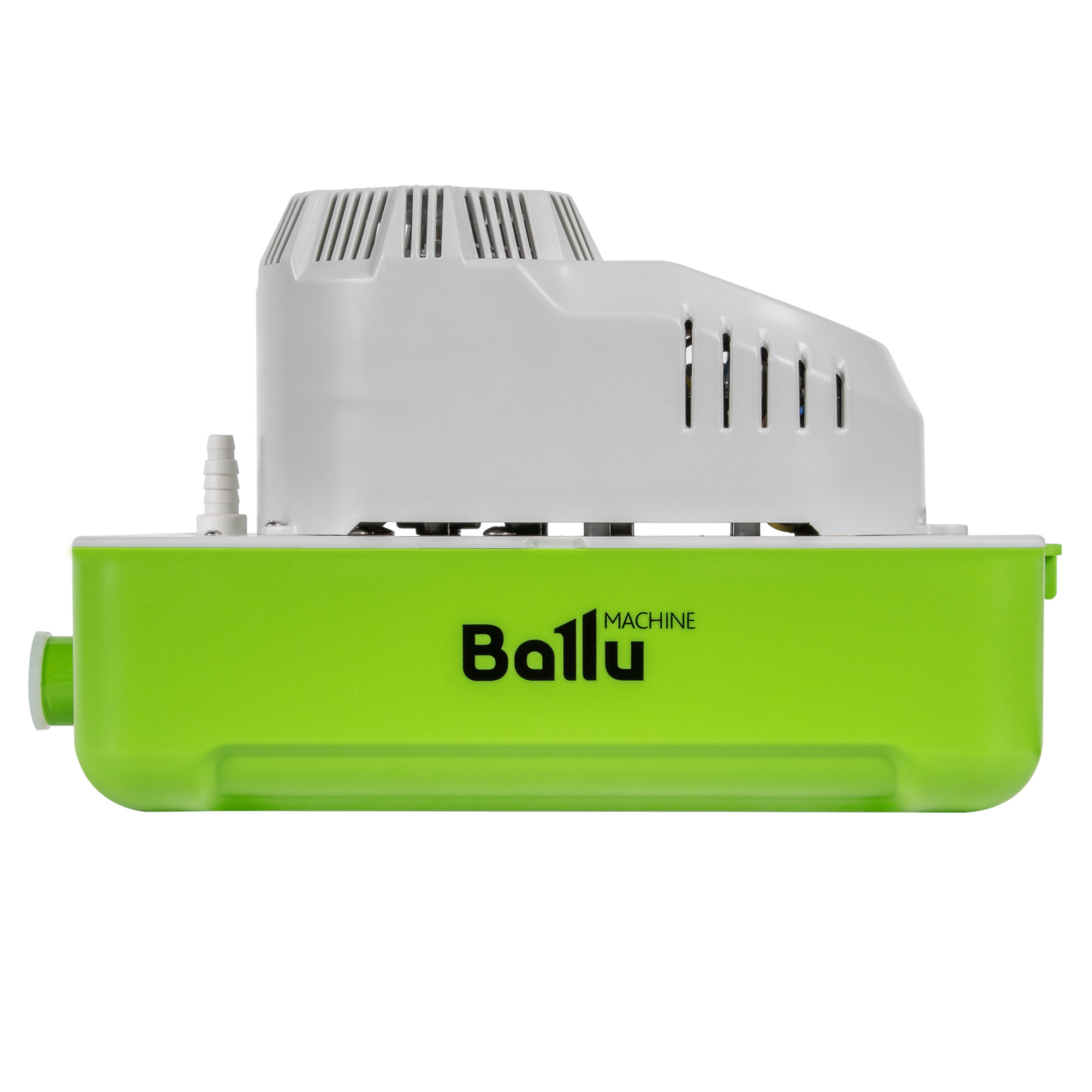

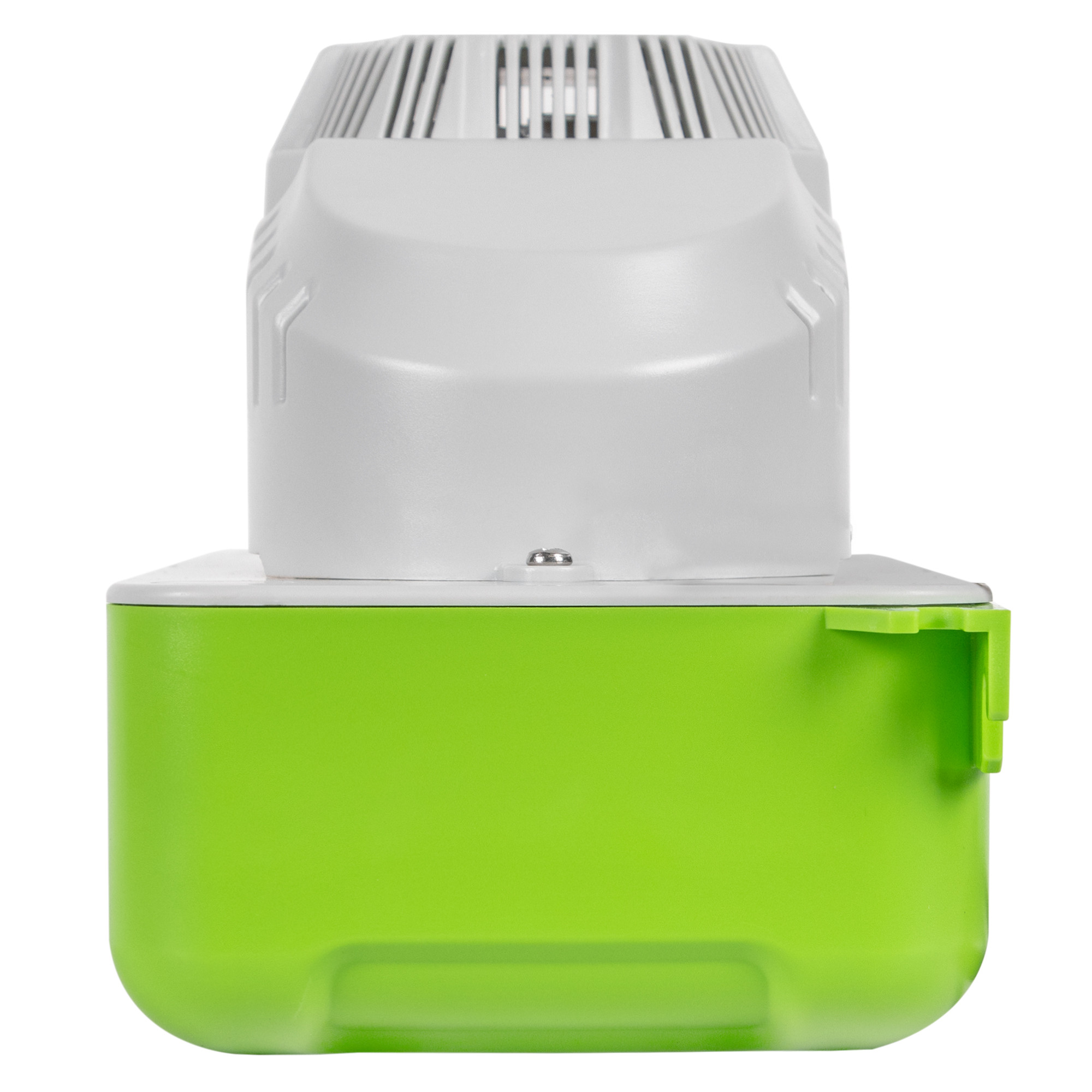

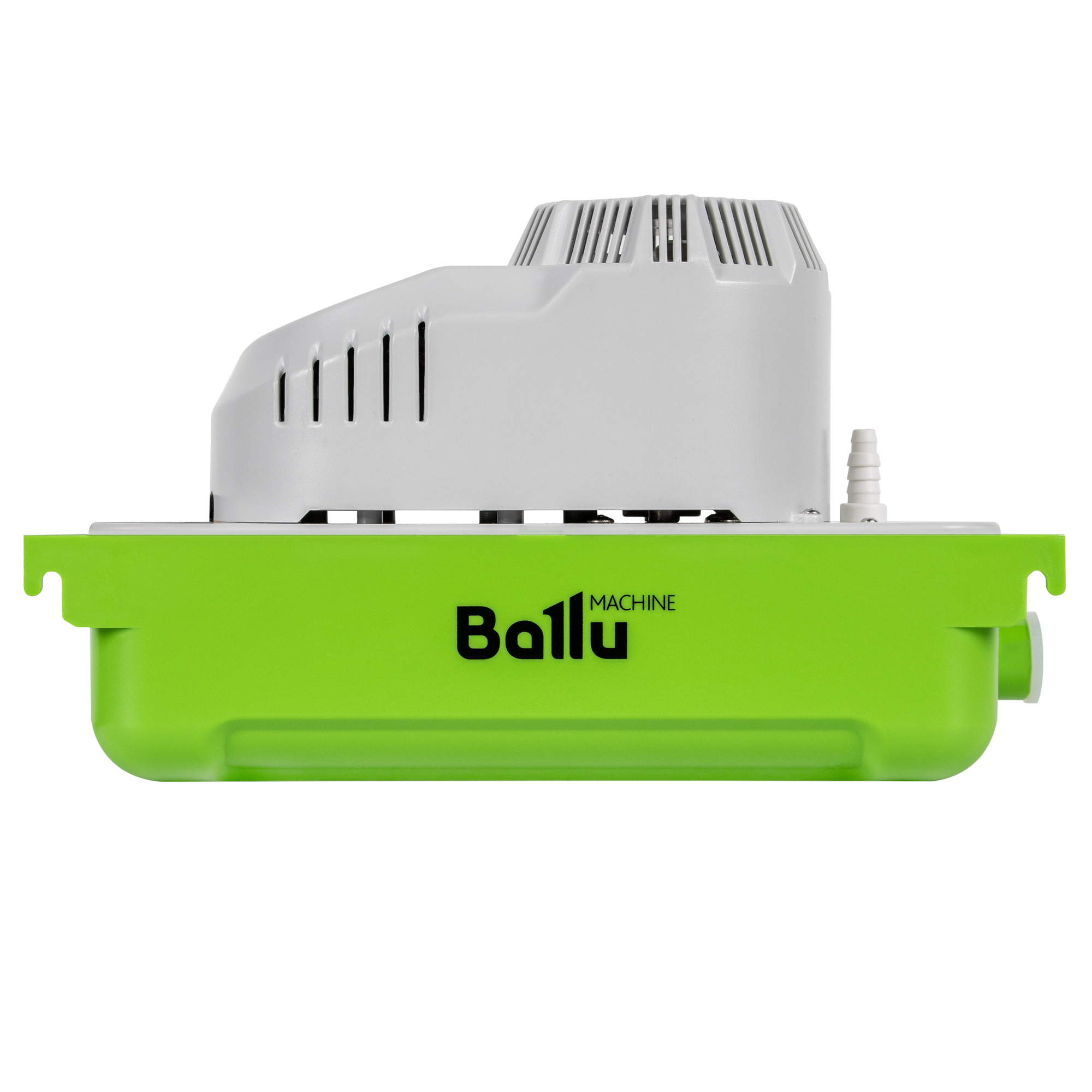

Дренажная помпа BALLU Machine TOP Power это мощное устройство накопительного (резервуарного) типа, предназначенное для принудительного отвода конденсата от внутренних блоков сплит-систем, канальных кондиционеров, фанкойлов и другого климатического оборудования с высоким уровнем влагообразования.
Модель относится к классу профессионального оборудования и рассчитана на интенсивную эксплуатацию в системах, где требуется надежный сбор и отвод большого объема дренажной воды.
Управление работой осуществляется автоматически с помощью поплавкового датчика уровня, помещенного внутри резервуара, что обеспечивает включение насоса при наполнении и отключение при снижении уровня жидкости.
Насос оснащен вместительным резервуаром объемом 1,8 литра, который позволяет накапливать конденсат и запускать насос только при достижении определенного уровня, оптимизируя циклы работы и снижая износ механизмов.
Максимальная производительность помпы составляет 125 литров в час, что достаточно для отвода конденсата от мощного оборудования с высокой влагонагрузкой.
Устройство способно поднимать конденсат на высоту до 4 метров по вертикали и перекачивать его по горизонтали на расстояние до 20 метров.
Электропитание насоса осуществляется от однофазной сети переменного тока напряжением 230 В частотой 50–60 Гц, а номинальная потребляемая мощность составляет 60 Вт.
Насос имеет I класс электрозащиты, что подразумевает наличие заземляющего кабеля и обязательное подключение к контуру заземления для безопасности.
Степень влагозащиты корпуса соответствует классу IP20, поэтому устройство предназначено для установки только в сухих помещениях.
Уровень шума при работе не превышает 48 дБ(А), что сопоставимо с негромким разговором и не создает дискомфорта в жилых или офисных помещениях.

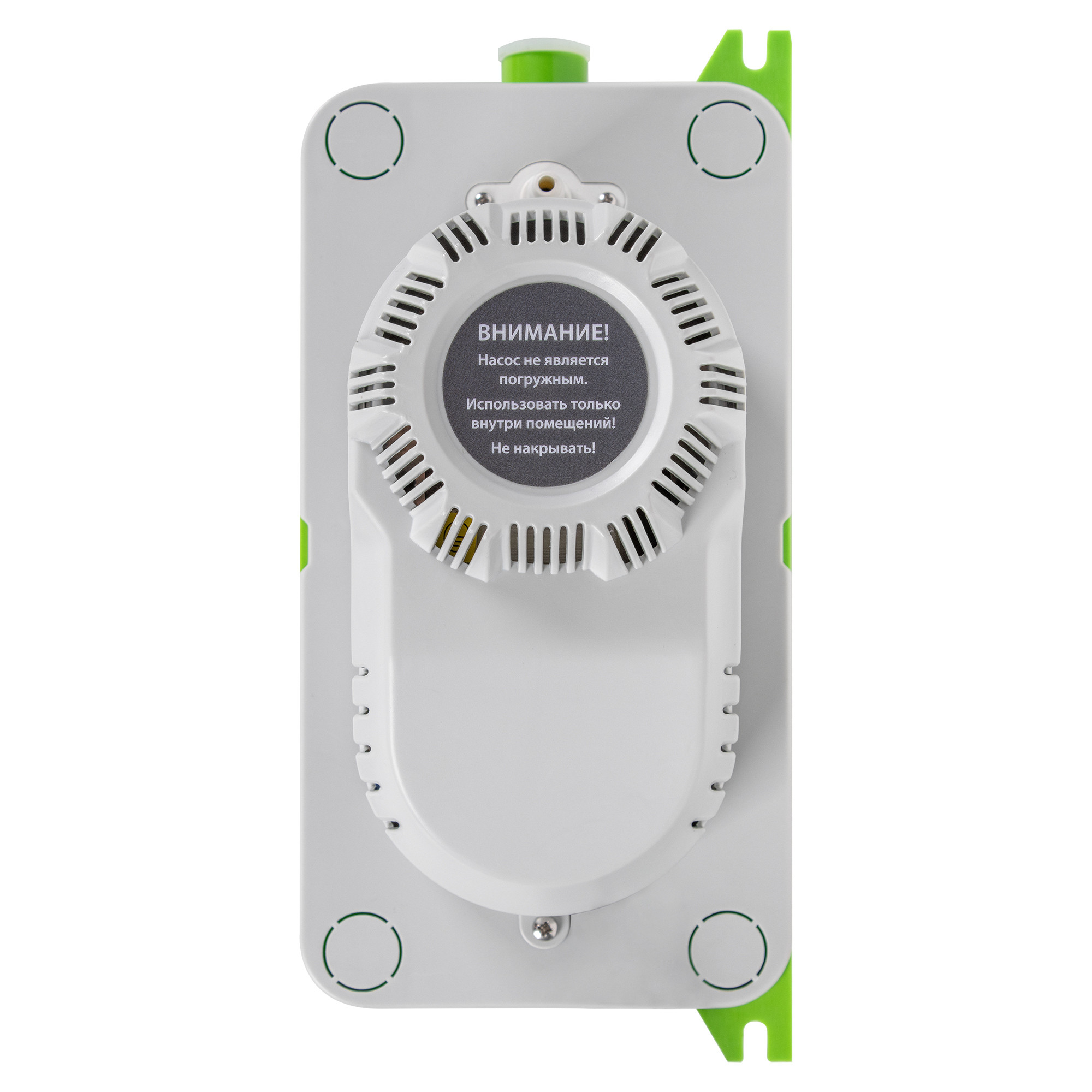

Конструктивно насос состоит из следующих основных узлов: крышка насоса, блок управления, резервуар для жидкости, поплавок, двигатель насоса, нагнетательный патрубок и входные отверстия для подключения дренажных линий.

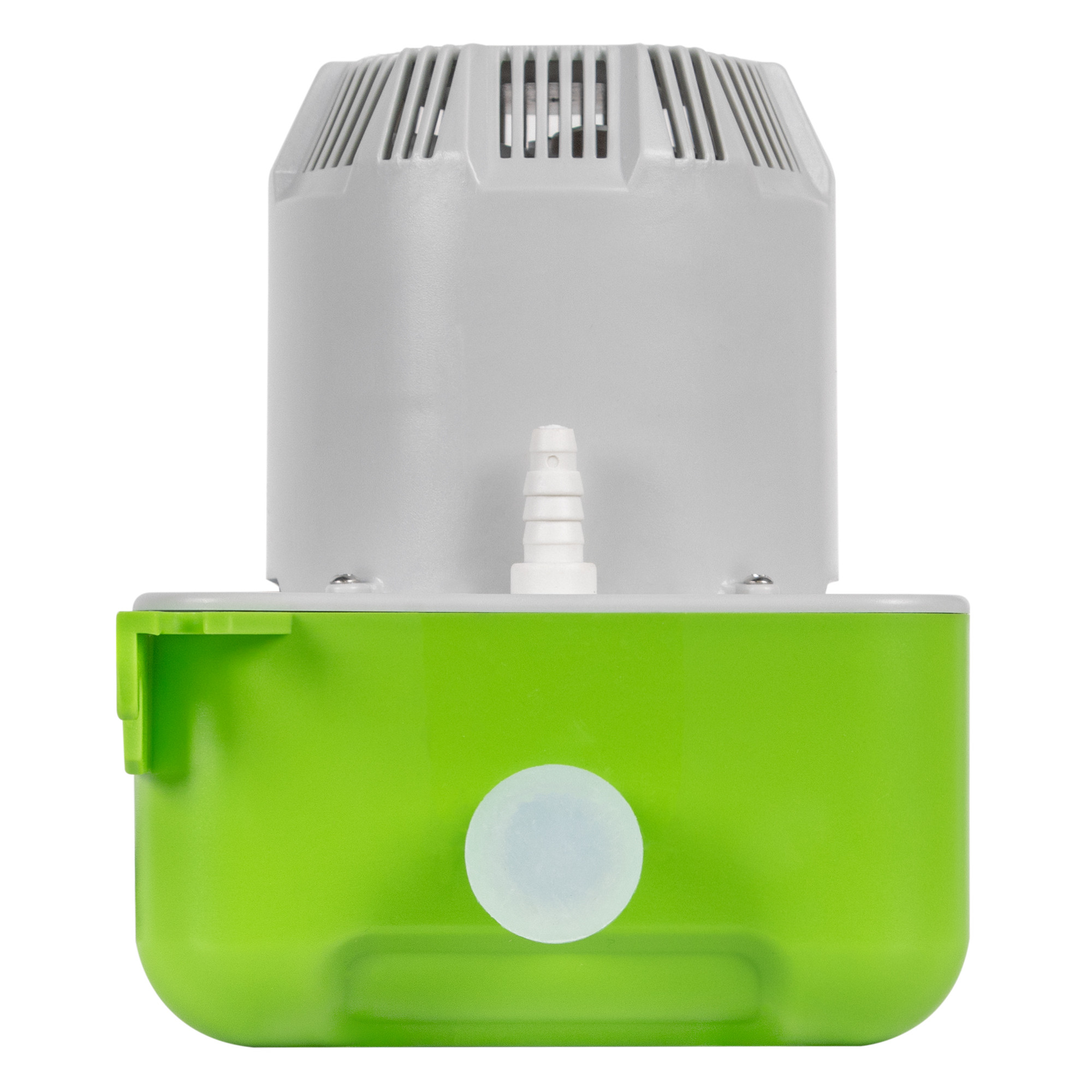

Для подключения к дренажной системе оборудование имеет пять входных отверстий: четыре расположены на крышке резервуара и предназначены для подсоединения дренажного шланга диаметром 16 мм (тип «папа»), а одно отверстие находится с торца корпуса и позволяет подключить шланг диаметром 16 мм (тип «папа») либо 20 мм (тип «мама») — для этого необходимо удалить декоративную заглушку.
Вывод конденсата осуществляется через нагнетательный патрубок, к которому подсоединяется дренажный шланг диаметром 8×11 мм (в комплект входят пластиковые хомуты для фиксации).
Насос оснащен нормально замкнутыми контактами (NC) для подключения внешней аварийной сигнализации, максимально допустимый ток через эти контакты составляет 3 А.
Максимальная допустимая температура перекачиваемой воды — +50 °С.
В комплект поставки входят:
насосный блок — 1 шт
нейлоновые дюбели — 2 шт
винты — 2 шт
пластиковый хомут — 1 шт
руководство по эксплуатации и гарантийный талон — 1 шт.
Перед монтажом необходимо убедиться, что производительность помпы (125 л/ч) не меньше расчетного количества конденсата, производимого кондиционером (ориентировочно 0,5–0,8 л/ч на 1 кВт холодопроизводительности).
Установка насоса должна производиться строго горизонтально в месте, обеспечивающем свободный доступ для обслуживания, при отключенном питании системы кондиционирования.
Дренажная трубка от поддона кондиционера прокладывается с уклоном вниз для обеспечения самотека жидкости в резервуар насоса .
После завершения монтажа необходимо провести тестирование: медленно налить воду в дренажный поддон и убедиться, что насос автоматически запускается, откачивает воду и останавливается при снижении уровня; проверить герметичность всех соединений и отсутствие эффекта сифонирования.
В процессе эксплуатации насос работает полностью автоматически и не требует ручной регулировки или отключения .

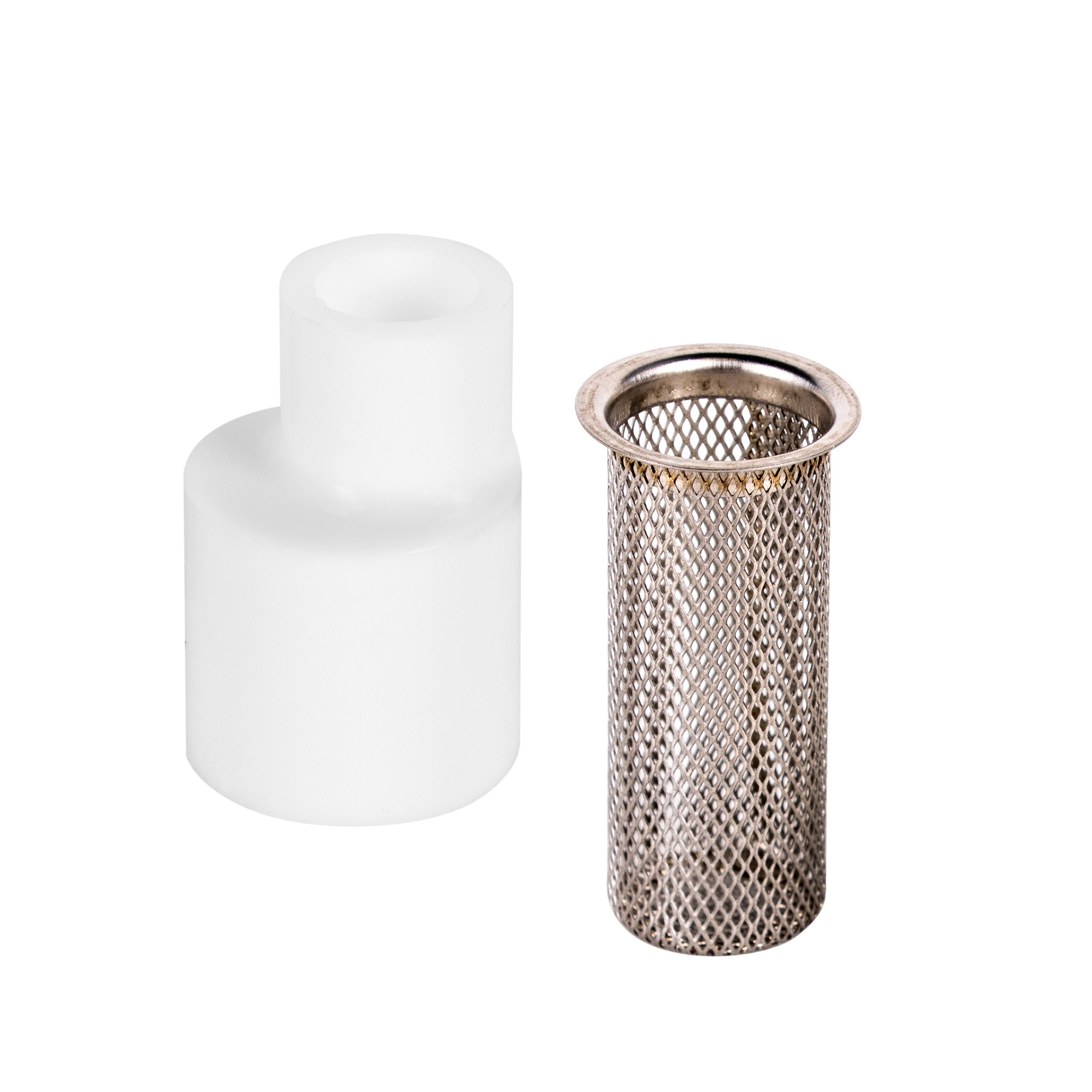

Техническое обслуживание рекомендуется проводить не реже 1 раза в 6 месяцев: оно включает очистку внутренней поверхности резервуара, поплавка и фильтра от загрязнений и осадка.
Все работы по обслуживанию должны выполняться только при отключенном электропитании.
Изделие сертифицировано и соответствует требованиям технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.
