Описание:

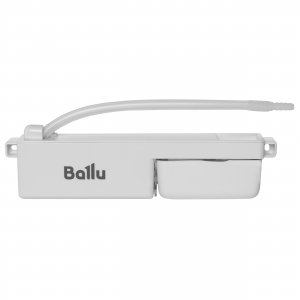

Дренажная помпа BALLU CondiPump DC Ultra это компактное и высокоэффективное устройство моноблочного типа, предназначенное для принудительного отвода конденсата от внутренних блоков сплит-систем, систем вентиляции и другого климатического оборудования . Она является оптимальным решением в ситуациях, когда невозможно обеспечить естественный сток воды самотеком под уклоном, а также когда точка сброса конденсата находится выше уровня дренажного поддона.

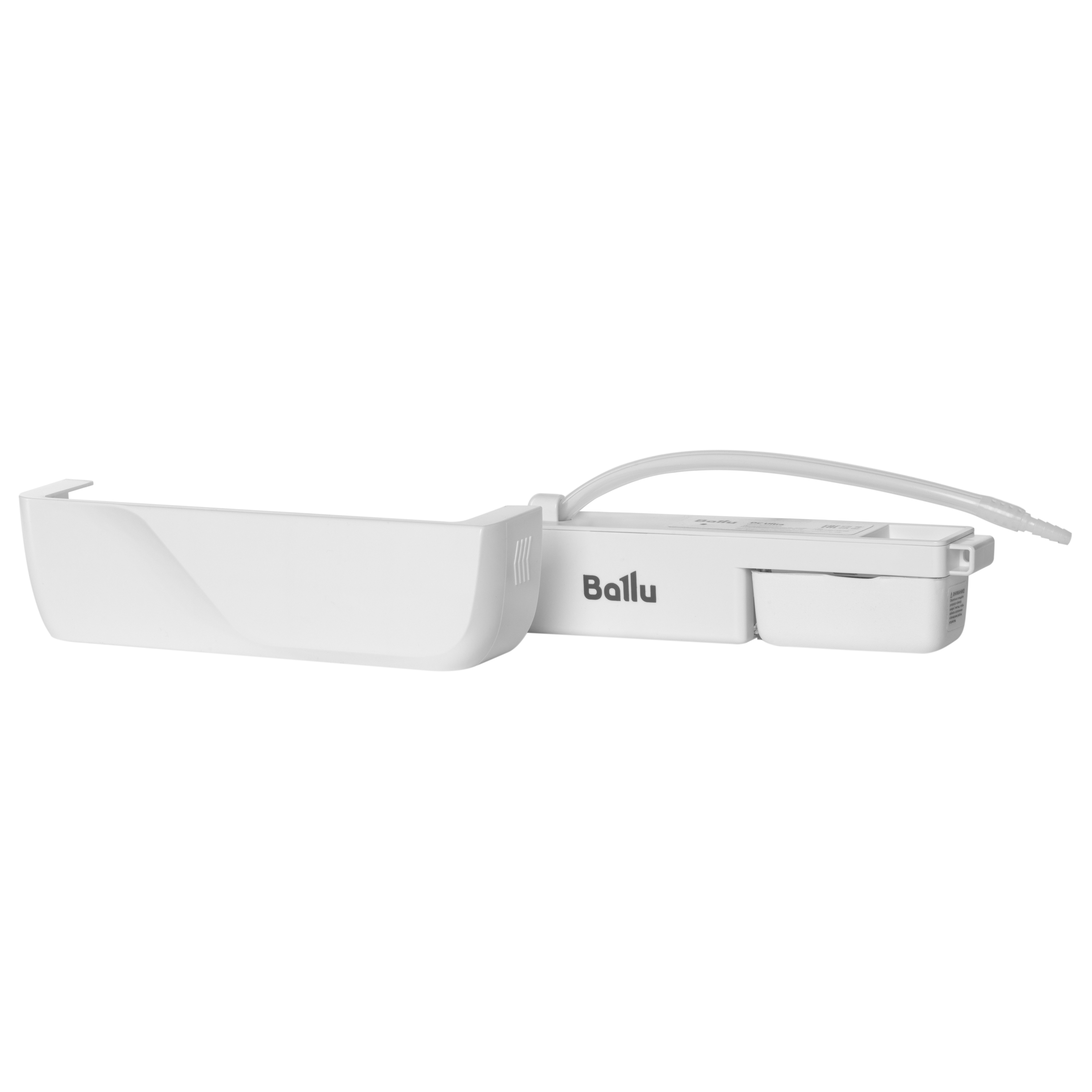

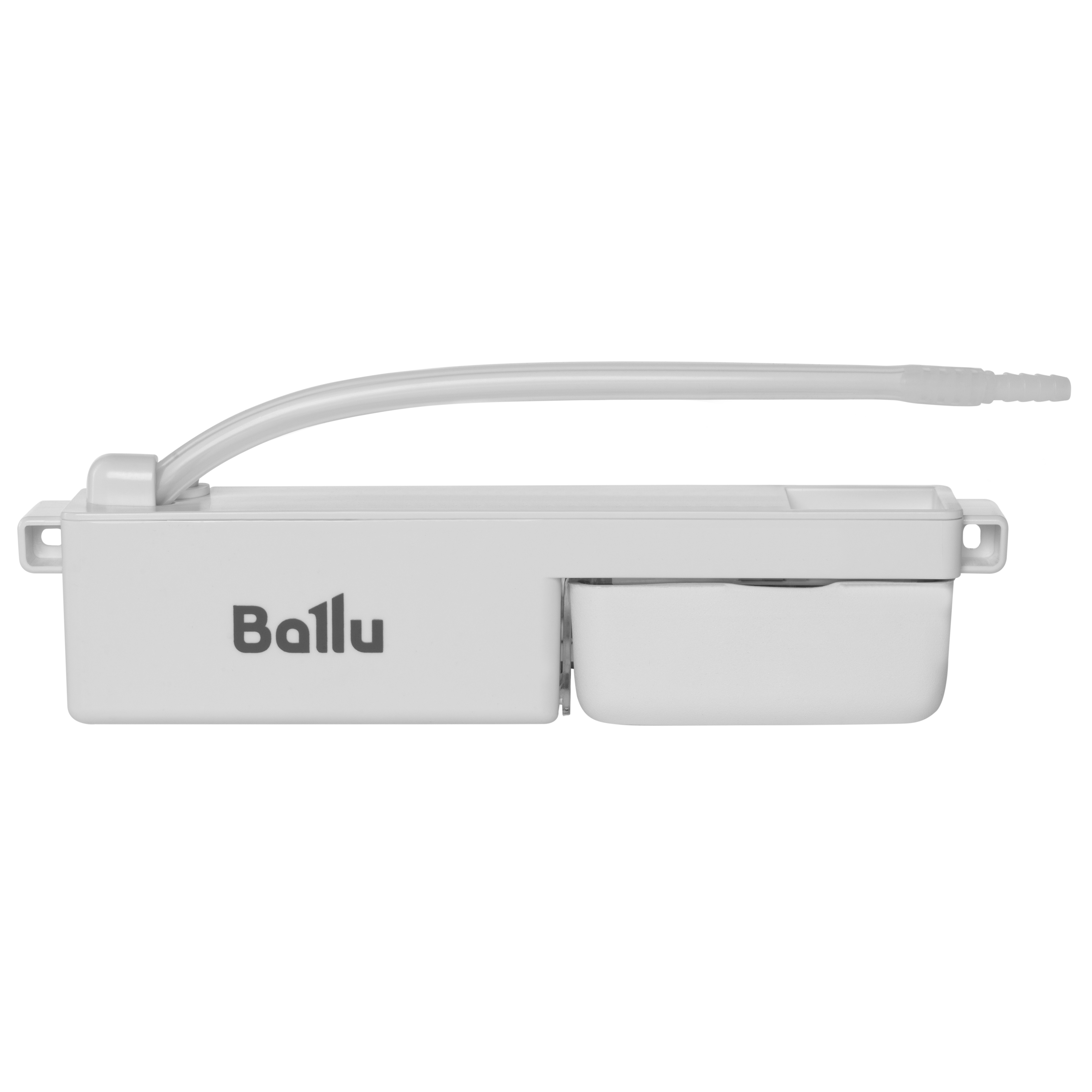

В отличие от раздельных систем с выносным датчиком, CondiPump DC Ultra выполнен в виде моноблока, который объединяет в одном корпусе насосный механизм и резервуар для сбора конденсата . Управление работой осуществляется автоматически с помощью встроенного поплавкового датчика. По мере наполнения встроенного резервуара поплавок всплывает и замыкает цепь, запуская насос, который перекачивает накопившуюся воду в заданном направлении (в канализацию, за пределы помещения и т.д.).
Производительность: Максимальная производительность насоса составляет 20 литров в час, что обеспечивает эффективный отвод конденсата даже при интенсивной работе оборудования.
Вместимость резервуара: Встроенный резервуар вмещает до 80 мл конденсата.
Максимальный напор (высота подъема): Помпа способна поднимать конденсат на высоту до 10 метров по вертикали, что позволяет прокладывать трассу вверх, например, за подвесным потолком.
Максимальная длина горизонтальной подачи: При горизонтальной прокладке максимальная длина линии отвода может достигать 25 метров. Для упрощения расчетов производитель приводит соотношение: 1 метр подъема по вертикали эквивалентен 5 метрам горизонтальной подачи.
Электропитание: Насос рассчитан на работу в широком диапазоне напряжений — от 100 до 230 В частотой 50–60 Гц, что делает его универсальным для различных электрических сетей.
Номинальная мощность: Потребляемая мощность составляет всего 3 Вт, что подтверждает высокую энергоэффективность устройства.
Класс влагозащиты: Благодаря исполнению IPX4, насос защищен от водяных брызг, падающих с любого направления, что допускает его установку в непосредственной близости от источника влаги.
Габариты и вес: Прибор имеет компактные размеры 252×70,5×53 мм и весит нетто всего 0,463 кг, что позволяет легко разместить его в ограниченном пространстве внутреннего блока. Вес брутто в упаковке составляет 0,576 кг.
Дополнительные параметры: Максимальная допустимая температура перекачиваемой воды — +50 °С . Внутренний диаметр входной трубы может быть до 21 мм, а для отводной трубы рекомендуется использовать шланг с внутренним диаметром 6–8 мм.
Комплектация поставки
В стандартный комплект поставки входят все необходимые компоненты для монтажа:
Насосный блок (моноблок) — 1 шт.

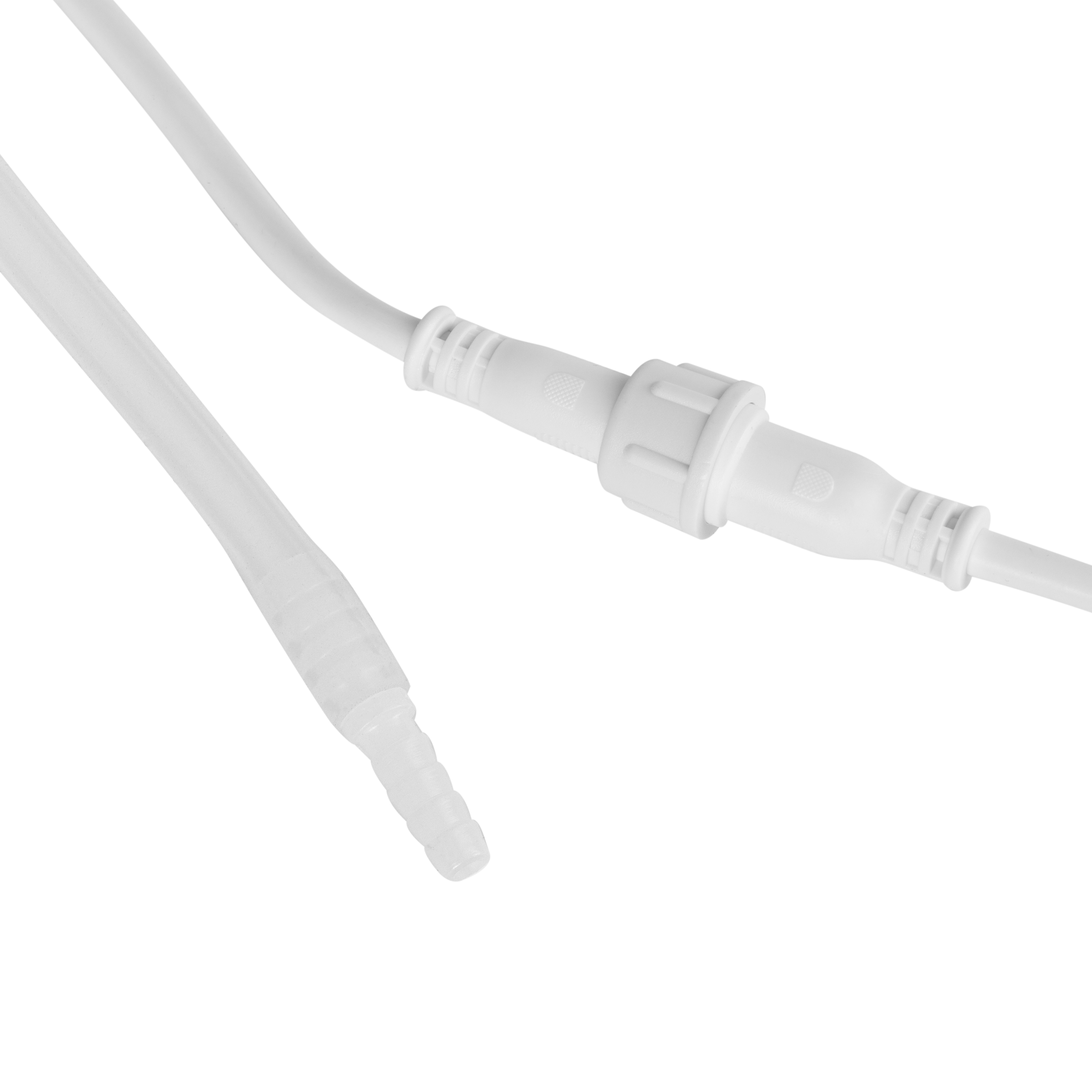

Комплект соединительных трубок и фитингов (точный состав уточняется в инструкции, но подразумевается наличие капиллярных трубок).
Руководство по эксплуатации и гарантийный талон — 1 шт.
Особенности установки и монтажа
Для корректной и долговечной работы устройства необходимо соблюдать следующие правила и последовательность действий:
Выбор места и крепление насоса: Насос должен быть установлен горизонтально в непосредственной близости от оборудования . Необходимо наметить место крепления и зафиксировать насос на стене или другой вертикальной поверхности с помощью крепежных элементов, входящих в комплект.
Гидравлическое подключение на входе:
С дренажного поддона внутреннего блока кондиционера снимается заглушка.
Входная трубка насоса соединяется с дренажным поддоном. Важно убедиться, что трубка от поддона проложена с уклоном вниз, чтобы конденсат поступал в насос самотеком.
Гидравлическое подключение на выходе (отвод воды):
Выходной патрубок насоса соединяется с отводной магистралью (канализацией или выводом на улицу) при помощи капиллярной трубки с внутренним диаметром 6–8 мм.
Важно: Капиллярная трубка для отвода конденсата не входит в комплект поставки и приобретается отдельно.
Необходимо следить за тем, чтобы отводная трубка не была перекручена или перегнута, так как это нарушит процесс перекачки.
Защита от сифонирования: Для предотвращения самопроизвольного слива воды обратно в поддон (эффект сифонирования) выход отводной трубы должен располагаться выше уровня дренажного поддона кондиционера.
Электрическое подключение и аварийная сигнализация:
Электрическое подключение насоса (фаза, нейтраль) производится через кондиционер, чтобы насос активировался одновременно с его работой. Напряжение источника питания должно строго соответствовать параметрам, указанным на технической наклейке насоса .
Для подключения внешней аварийной сигнализации предусмотрены контакты NC (нормально замкнутые). Рекомендуемый максимальный ток через эти контакты составляет 3 А. Подключение аварийной сигнализации производится по соответствующей электрической схеме .
Ввод в эксплуатацию и тестирование
После завершения монтажа необходимо провести тестирование системы:
Медленно налейте воду в дренажный поддон кондиционера.
Убедитесь, что насос автоматически запускается и начинает откачку воды.
Проверьте, что после снижения уровня воды насос останавливается.
Тщательно проверьте герметичность всех соединений.
Рекомендуется проводить тестирование в течение 8–10 минут, чтобы убедиться в отсутствии утечек и сифонирования.
Эксплуатация и техническое обслуживание
Режим работы: В процессе эксплуатации насос работает полностью автоматически и не требует ручной регулировки или отключения.
Периодичность обслуживания: Устройство требует регулярной очистки резервуара. Производить чистку рекомендуется 1 раз в 6 месяцев (при круглогодичном использовании) или перед началом каждого сезона.
Порядок обслуживания:
Обязательно отключите электропитание насоса.

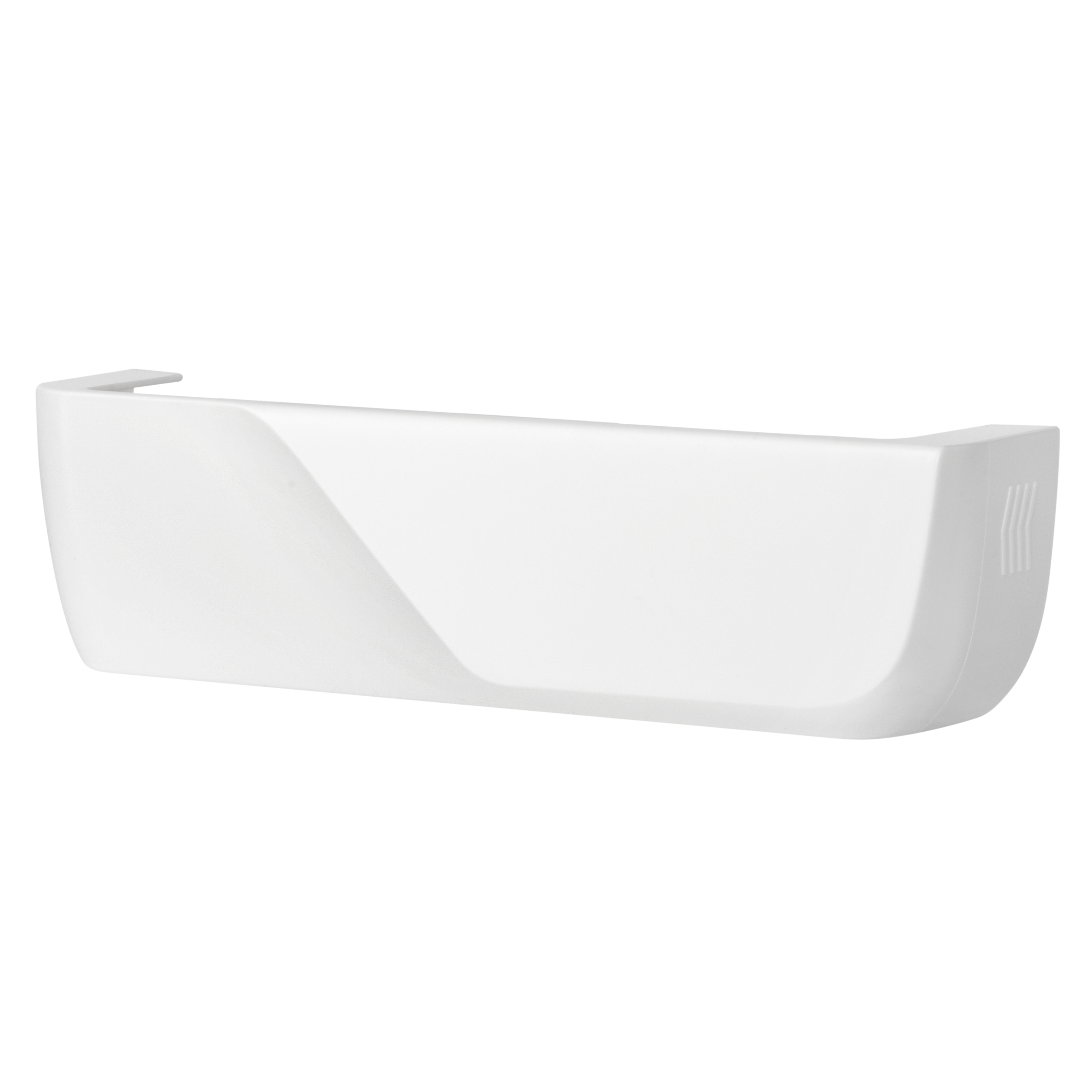

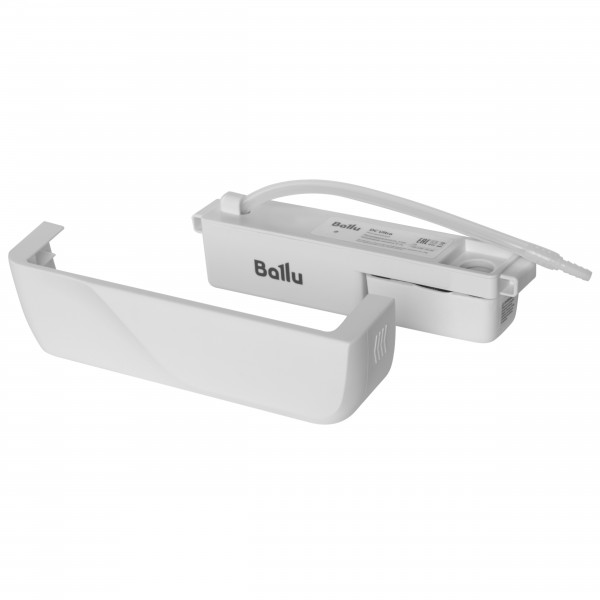

Снимите крышку насоса.
Извлеките резервуар, слегка нажав на специальный выступ (подготовьте полотенце, так как может вылиться немного воды) .
Промойте внутреннюю поверхность резервуара водой с мылом. Тщательно промойте сетчатый фильтр, удаляя все загрязнения и осадок .
Установите резервуар на место, совместив все выступы с пазами.
Подайте питание и протестируйте насос в соответствии с инструкцией по установке.
Условия хранения и срок службы
Условия хранения: Устройства должны храниться в сухом, неотапливаемом помещении при температуре не ниже -40 °C и не выше +75 °C. Следует избегать контакта с химическими веществами и механических воздействий.
